Descrizione

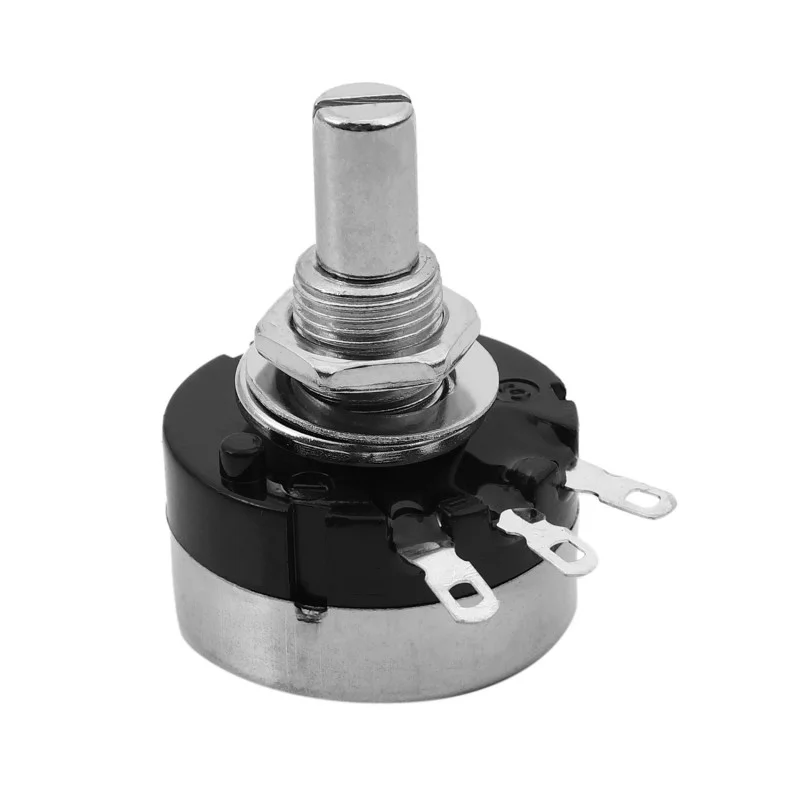

Potencjometr RV30YN20S to obrotowy rezystor nastawny przeznaczony do płynnej regulacji rezystancji w układach elektronicznych, elementach sterujących, aplikacjach mocy i systemach sterowania. Konstrukcja z gwintem montażowym, trzpieniem i trzema zaciskami umożliwia łatwą integrację z panelem sterowania i urządzeniami wbudowanymi. Produkt jest dostępny w szerokiej gamie wariantów rezystancji, co ułatwia dobór odpowiedniej wersji do konkretnego zastosowania.
Dane techniczne
Model: RV30YN20S
Typ komponentu: potencjometr obrotowy
Wykonanie: panelowe, z wałem i gwintem montażowym
Liczba gniazdek: 3
Charakterystyka: liniowa, oznaczenie B
Moc znamionowa: 3W
Dostępne opcje rezystancji: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Oznaczenia wariantów: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Tolerancja: 1%
Konstrukcja: konstrukcja jednoobrotowa
Funkcje i cechy
Ciągła regulacja oporu mechanicznego poprzez obrotowy wałek
Liniowy przebieg odpowiedni do obwodów sterowania i regulacji
Wyższa obciążalność 3 W do zastosowań o większym zapotrzebowaniu na energię niż w przypadku konwencjonalnych miniaturowych potencjometrów
Metalowy wał i gwintowane mocowanie do stałego montażu na panelu
Standardowe złącze trójzaciskowe do stosowania jako rezystor zmienny lub dzielnik napięcia
Szeroki zakres wartości rezystancji dla różnorodnych projektów elektronicznych i zastosowań serwisowych
Idealny dla
Regulacja poziomów sygnałów i napięć w układach elektronicznych
Elementy regulacyjne i kalibracyjne w elektronice przemysłowej i hobbystycznej
Zasilacz i obwody mocy wymagające bardziej wytrzymałego potencjometru
Panele sterowania do instrumentów i urządzeń elektronicznych
Części zamienne do napraw i konserwacji urządzeń wykorzystujących potencjometry serii RV30
Zawartość opakowania
1x potencjometr RV30YN20S w wybranym wariancie rezystancji
Dlaczego warto wybrać ten produkt?
Zweryfikowany numer modelu RV30YN20S
Dostępność wielu wartości rezystancji w ramach jednej linii produktów
Charakterystyka liniowa odpowiednia do zastosowań technicznych i regulacyjnych
Mechanicznie wytrzymała konstrukcja do montażu panelowego
Moc znamionowa 3 W umożliwia zastosowanie nawet w bardziej wymagających obwodach
Instrukcja instalacji i obsługi
Przy wyborze rezystora należy wziąć pod uwagę pożądany zakres sterowania i obciążenie elektryczne w obwodzie.
Aby zapewnić prawidłowe działanie, należy podłączyć zewnętrzne zaciski jako stałe końce ścieżki oporowej, a środkowy zacisk jako element prowadzący.
Podczas montażu na panelu należy zapewnić pewne mocowanie mechaniczne, wykorzystując gwintowaną część potencjometru.
Nie należy przekraczać znamionowej mocy podzespołu, aby nie dopuścić do przegrzania ścieżki oporowej i skrócenia jej żywotności.
