Potentiometer WH148, 3-benet-Spedizione veloce

Descrizione

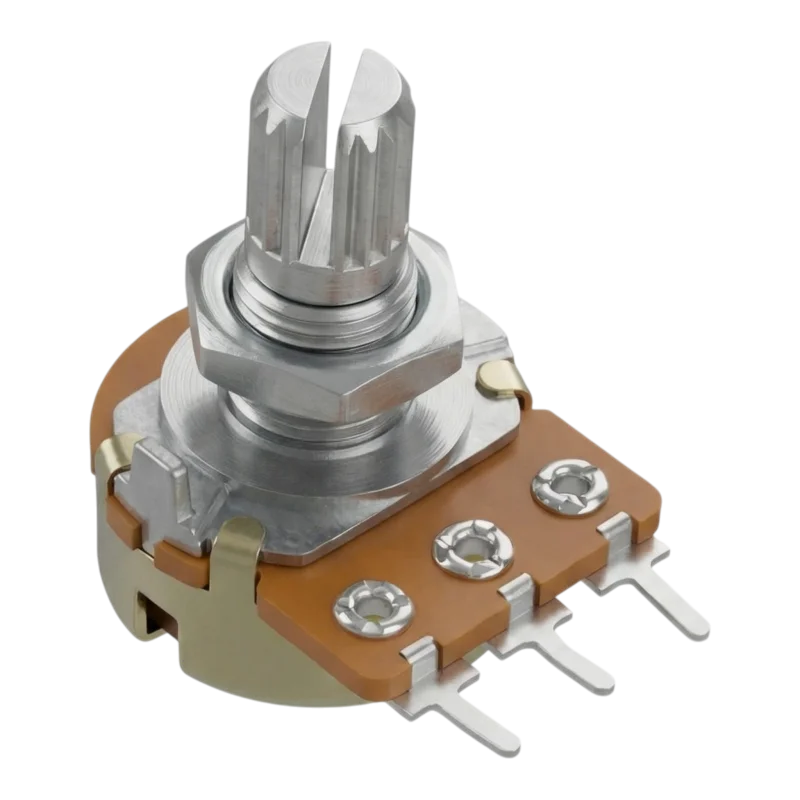

WH148 paneldrejepotentiometeret er et passivt styreelement designet til kontinuerlig modstandsændring i elektriske og elektroniske kredsløb. 3-terminaldesignet muliggør brug som spændingsdeler og variabel modstand. Produktet fås med lineær karakteristik B i adskillige modstandsværdier til installation i enheder, kontrolpaneler samt hobby- og serviceapplikationer.

Tekniske specifikationer

Produkttype: roterende potentiometer

Modelserie: WH148

Design: aksial, panelmontering

Antal stifter: 3 stifter

Karakteristika: lineær, betegnelse B

Version: mono

Sportype: wire

Antal omdrejninger: 1

Rotationsvinkel: 300°

Nominelle modstandsværdier: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (afhængigt af variant)

Modstandstolerance: ±20%

Linearitetstolerance: ±5%

Effekttab Pd: 125 mW

Maksimal driftsspænding: 200 V

Minimum isolationsmodstand: 1000 mOhm

Kropsdimensioner: 29x25x17 mm

Skaftlængde: 13 mm

Skaftdiameter: 6 mm

Stiftafstand: 5 mm

Monteringshuldiameter: 7,2 mm

Fastgørelse: med møtrik

Funktioner og egenskaber

Manuel modstandsjustering ved at dreje akslen.

Tre-terminalforbindelsen muliggør brug som spændingsdeler.

Den lineære modstandsændring er egnet til tekniske kontrol- og justeringsfunktioner.

Den aksiale aksel er designet til montering i et panel eller en frontplade på enheden.

Mekanisk fastgørelse med en møtrik sikrer en fast pasform i monteringshullet.

Tilgængeligheden af flere modstandsvarianter gør det nemmere at vælge det passende kontrolområde.

Ideel til

Regulering af signalniveau i elektroniske kredsløb.

Justerings- og betjeningselementer i enheder og paneler.

Reparationer af byggesæt, prototyper og elektronikservice.

Enkle analoge styrekredsløb.

Pakkens indhold

1x potentiometer WH148, 3-benet

Hvorfor vælge dette produkt?

Klart defineret lineær karakteristik B til teknisk brug.

Bredt udvalg af modstandsværdier inden for én designserie.

Kompakt paneldesign med standard trebensforbindelse.

Kendte monteringsmål gør det nemt at designe og udskifte komponenten.

Installations- og betjeningsvejledning

Installer i et hul med den passende diameter, og fastgør potentiometeret med en møtrik.

Begræns opvarmningstiden for stifterne ved lodning for at undgå skader på den indre struktur.

Før installation skal den nødvendige modstandsværdi og den korrekte tilslutning af de ydre og midterste terminaler kontrolleres.

Overhold komponentens maksimale driftsspænding og effekttab.

Sikkerhedsmeddelelse

Komponenten er ikke beregnet til at fungere over den angivne elektriske belastningsgrænse.

Forkert ledningsføring kan beskadige potentiometeret eller det efterfølgende kredsløb.

Udfør kun installation og service, når strømforsyningen er afbrudt.

Ved brug i udstyr forbundet med farlige spændinger skal der sikres passende strukturel beskyttelse og professionel installation.
