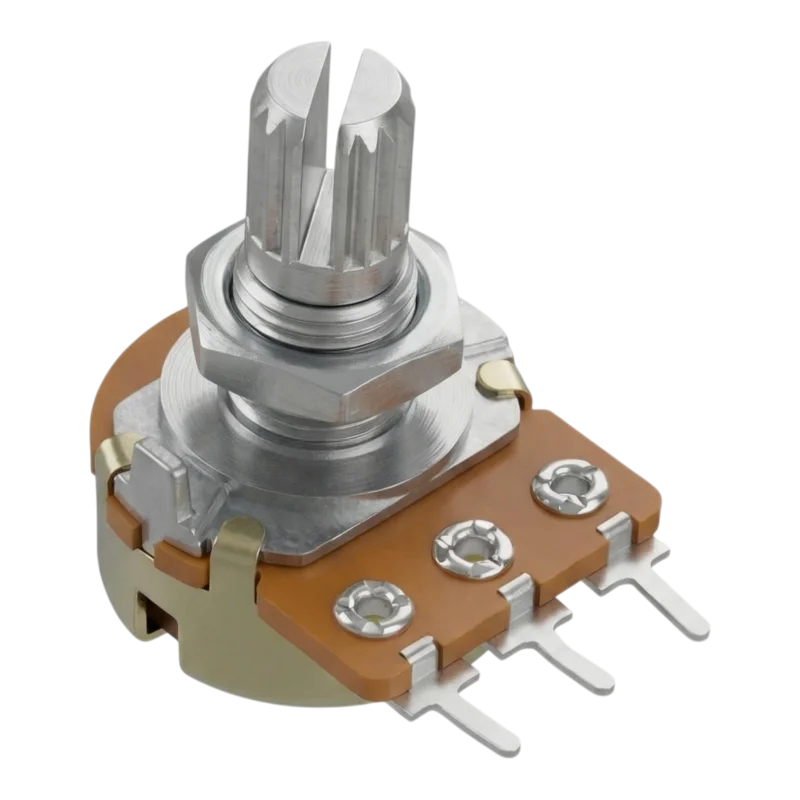

Potentiometer WH148, 3-polig-Spedizione veloce

Descrizione

Panelpotentiometern WH148 är ett passivt styrelement avsett för kontinuerlig resistansförändring i elektriska och elektroniska kretsar. 3-polig design möjliggör användning som spänningsdelare och variabelt motstånd. Produkten finns med linjär karakteristik B i flera resistansvärden för installation i apparater, kontrollpaneler samt hobby- och serviceapplikationer.

Tekniska specifikationer

Produkttyp: roterande potentiometer

Modellserie: WH148

Utförande: axiellt, panelmontering

Antal stift: 3 stift

Egenskaper: linjär, beteckning B

Version: mono

Spårtyp: tråd

Antal varv: 1

Rotationsvinkel: 300°

Nominella resistansvärden: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (beroende på variant)

Resistanstolerans: ±20%

Linjäritetstolerans: ±5%

Effektförlust Pd: 125 mW

Maximal driftspänning: 200 V

Minsta isolationsmotstånd: 1000 mOhm

Kroppsmått: 29x25x17 mm

Skaftlängd: 13 mm

Axeldiameter: 6 mm

Stiftavstånd: 5 mm

Monteringshålets diameter: 7,2 mm

Fästning: med mutter

Funktioner och egenskaper

Manuell motståndsjustering genom att vrida axeln.

Trepolig anslutning möjliggör användning som spänningsdelare.

Den linjära resistansförändringen är lämplig för tekniska styr- och justeringsfunktioner.

Den axiella axeln är konstruerad för montering i en panel eller frontplåt på enheten.

Mekanisk fastsättning med mutter säkerställer en ordentlig passform i monteringshålet.

Tillgängligheten av flera resistansvarianter gör det enklare att välja lämpligt reglerområde.

Idealisk för

Signalnivåreglering i elektroniska kretsar.

Justerings- och kontrollelement i enheter och paneler.

Byggsatser, prototyper och reparationer av elektronik.

Enkla analoga styrkretsar.

Paketinnehåll

1x potentiometer WH148, 3-polig

Varför välja den här produkten?

Tydligt definierad linjär karakteristik B för tekniskt bruk.

Brett urval av resistansvärden inom en designserie.

Kompakt paneldesign med standard trepolig anslutning.

Kända monteringsmått gör det enkelt att konstruera och byta ut komponenten.

Installations- och bruksanvisning

Montera i ett hål med lämplig diameter och fäst potentiometern med en mutter.

Begränsa stiftens uppvärmningstid vid lödning för att undvika skador på den inre strukturen.

Kontrollera före installationen önskat resistansvärde och korrekt anslutning av de yttre och mellersta terminalerna.

Observera komponentens maximala driftspänning och effektförlust.

Säkerhetsmeddelande

Komponenten är inte avsedd att användas över den angivna elektriska belastningsgränsen.

Felaktig kabeldragning kan skada potentiometern eller den efterföljande kretsen.

Utför endast installation och service när strömförsörjningen är frånkopplad.

Vid användning i utrustning ansluten till farliga spänningar måste lämpligt strukturellt skydd och fackmanövrerad installation säkerställas.
