Descrizione

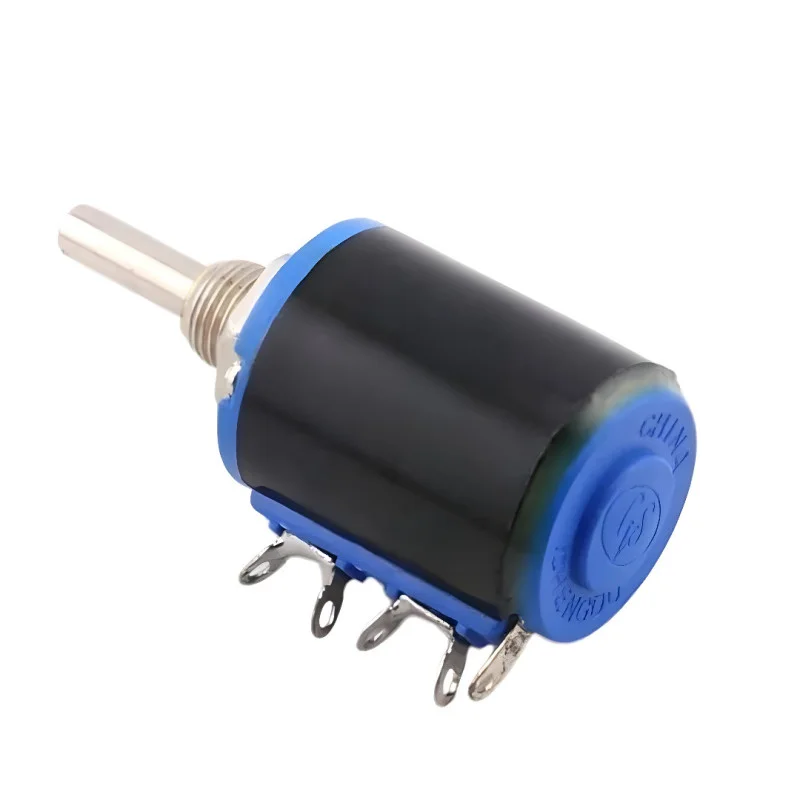

Das Drahtpotentiometer der Serie WXD3-12 ist für die stufenlose Widerstandseinstellung in der Mess-, Regelungs- und Industrieelektronik konzipiert. Die Bauweise mit drehbarer Achse und drahtgewickelter Widerstandsschicht eignet sich für Anwendungen, die mechanischen Widerstand, stabilen Betrieb und eine zuverlässige Einstellung elektrischer Parameter erfordern.
Technische Spezifikationen
Modellreihe: WXD3-12
Typ: Drahtpotentiometer
Nennleistung: 1 W
Verfügbare Widerstandsvarianten: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Widerstandstoleranz: ±5 %
Betriebstemperatur: -55 °C bis +125 °C
Konstruktion: Paneel, mit Welle zur manuellen Einstellung
Funktionen und Merkmale
Widerstandsleiter für stabile elektrische Eigenschaften und gute Belastbarkeit.
Geeignet zum Einstellen von Spannung, Strom oder Referenzwerten in analogen Schaltungen.
Die mechanische Konstruktion mit Befestigungsgewinde ermöglicht die feste Montage in einem Bedienfeld oder Gerät.
Die drehbare Welle gewährleistet eine präzise und reibungslose manuelle Einstellung.
Das Sortiment umfasst verschiedene Widerstandsvarianten zur einfachen Anpassung an spezifische Anwendungen.
Ideal für
Laborinstrumente und Messgeräte
Industrielle Steuerungs- und Regelschaltungen
Stromversorgungen und Kalibrierschaltungen
Service- und Entwicklungs-Elektronikanwendungen
Geräte, die ein robustes Potentiometer mit höherem Widerstand als herkömmliche Kohle-Potentiometer benötigen
Packungsinhalt
1x Drahtpotentiometer WXD3-12 1W in der gewählten Widerstandsvariante
1x Befestigungsmutter
1x Unterlegscheibe
Warum sollten Sie sich für dieses Produkt entscheiden?
Die Drahtkonstruktion eignet sich für Anwendungen, die Stabilität und mechanische Festigkeit erfordern.
Dank der großen Auswahl an Widerstandswerten lässt sich leicht das passende Bauteil für eine spezifische Verbindung auswählen.
Die Montage auf einem Schaltschrank mit Schaft eignet sich gut für die Integration in Geräte und Schalttafeln.
Der Betriebstemperaturbereich ermöglicht den Einsatz auch unter technisch anspruchsvolleren Bedingungen.
Die Nennleistung von 1 W ist für gängige Steuerungs- und Einstellaufgaben geeignet.
Installations- und Bedienungsanleitung
Bei der Auswahl einer Widerstandsvariante müssen der erforderliche Regelbereich und die Leistungsaufnahme im Stromkreis berücksichtigt werden.
Installieren Sie das Potentiometer so, dass keine mechanische Belastung auf die Anschlüsse oder die Welle wirkt.
Für eine einwandfreie Funktion empfehlen wir, vor der Inbetriebnahme die Verbindung der Endklemmen und des Laufbandes zu überprüfen.
Beim Löten ist es ratsam, die Einwirkungsdauer der Wärme auf die Pins auf das notwendige Minimum zu beschränken.
Sicherheitshinweis
Die maximal zulässige Betriebsspannung muss stets unter Berücksichtigung des spezifischen Widerstandswerts und der Verlustleistung in der jeweiligen Anwendung bewertet werden.
Wird das Bauteil in Stromkreisen mit gefährlicher Spannung verwendet, muss die Installation von einer qualifizierten Fachkraft durchgeführt werden.
Beim Betrieb in Geräten mit Spannungen über 60 V DC oder in Netzwerkanwendungen ist eine ausreichende Isolierung, Abschirmung und ein Schutz vor Berührung spannungsführender Teile erforderlich.
