Descrizione

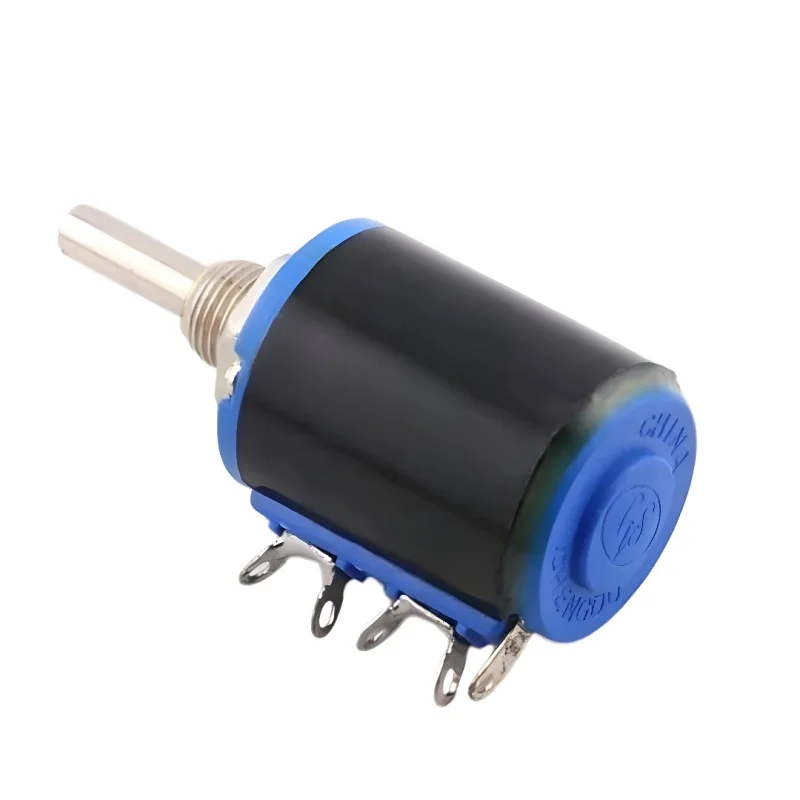

WXD3-12-seriens trådlindade potentiometer är konstruerad för kontinuerlig resistansjustering inom mätning, styrning och industriell elektronik. Konstruktionen med roterande axel och trådlindat resistansskikt är lämplig för applikationer där mekaniskt motstånd, stabil drift och tillförlitlig justering av elektriska parametrar krävs.
Tekniska specifikationer
Modellserie: WXD3-12
Typ: trådpotentiometer
Nominell effekt: 1 W
Tillgängliga resistansvarianter: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Resistanstolerans: ±5%
Driftstemperatur: -55°C till +125°C
Konstruktion: panel, med axel för manuell justering
Funktioner och egenskaper
Trådresistansskena för stabila elektriska egenskaper och god lastkapacitet.
Lämplig för inställning av spänning, ström eller referensvärden i analoga kretsar.
Den mekaniska konstruktionen med monteringsgänga möjliggör fast installation i en panel eller enhet.
Den roterande axeln säkerställer exakt och smidig manuell justering.
Sortimentet omfattar flera motståndsvarianter för enkel anpassning till en specifik applikation.
Idealisk för
Laboratorieinstrument och mätutrustning
Industriella styr- och reglerkretsar
Strömförsörjning och kalibreringskretsar
Service och utveckling av elektroniska applikationer
Enheter som kräver en robust potentiometer med högre resistans än konventionella kolfiberkonstruktioner
Paketinnehåll
1x trådpotentiometer WXD3-12 1W i vald motståndsvariant
1x fästmutter
1x bricka
Varför välja den här produkten?
Trådkonstruktionen är lämplig för applikationer som kräver stabilitet och mekanisk motståndskraft.
Ett brett utbud av resistansvärden gör det enkelt att välja rätt för en specifik anslutning.
Panelmontering med axel är praktisk för integration i apparater och elcentraler.
Driftstemperaturområdet möjliggör användning även under tekniskt mer krävande förhållanden.
Den nominella effekten på 1 W är lämplig för vanliga styr- och justeringsuppgifter.
Installations- och bruksanvisning
Vid val av motståndsvariant är det nödvändigt att ta hänsyn till det erforderliga styrområdet och effektbelastningen i kretsen.
Montera potentiometern på ett sådant sätt att det inte uppstår någon mekanisk belastning på terminalerna eller axeln.
För korrekt funktion rekommenderar vi att kontrollera anslutningen av ändterminalerna och löparen före idrifttagning.
Vid lödning är det lämpligt att begränsa tiden för termisk belastning på stiften till nödvändigt minimum.
Säkerhetsmeddelande
Den maximalt tillåtna driftspänningen måste alltid bedömas med avseende på det specifika resistansvärdet och effektförlusten i applikationen.
Om komponenten används i kretsar med farlig spänning måste installationen utföras av en kvalificerad person.
Vid drift i enheter med spänningar över 60 V DC eller i nätverkstillämpningar är det nödvändigt att säkerställa tillräcklig isolering, avskärmning och skydd mot beröring av spänningsförande delar.
