Descrizione

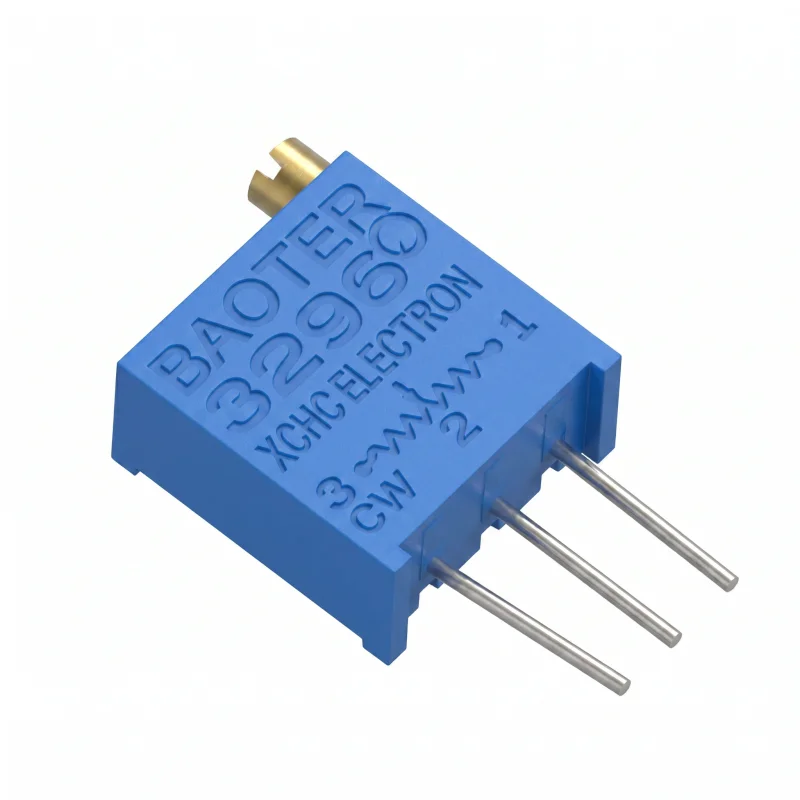

Le potentiomètre ajustable 3296W est une résistance variable multitours conçue pour le réglage fin des paramètres électriques dans les circuits électroniques. La conception de l’axe vertical et les broches espacées pour les circuits imprimés permettent son utilisation pour l’étalonnage, le réglage des valeurs de référence et la maintenance des appareils.
Spécifications techniques
Type : potentiomètre ajustable 3296W
Conception : résistance variable multitours
Caractéristique : linéaire
Tolérance de résistance : ±10 %
Puissance dissipée : 0,5 W
Nombre de tours : 25
Angle de réglage : 9000° ±20°
Axe : vertical
Dimensions : 9,53 × 4,83 × 10,03 mm
Pas des broches : 2,54 mm
Montage : sur circuit imprimé (PCB)
Fonctions et caractéristiques
Permet un réglage fin de la résistance grâce à un mécanisme multitours.
La progression linéaire de la résistance est adaptée aux réglages dans les circuits analogiques et de contrôle.
L’axe vertical permet d’accéder à l’élément de réglage par le dessus de la carte.
Les trois broches permettent une utilisation comme résistance variable ou diviseur de tension selon le câblage du circuit.
La disponibilité de plusieurs valeurs de résistance permet de choisir la variante en fonction de la plage de réglage souhaitée.
Idéal pour
L’étalonnage de circuits électroniques.
Le réglage de la tension de référence ou du point de fonctionnement.
La maintenance et les prototypes de laboratoire.
Le montage sur circuits imprimés dans des applications de faible puissance.
Les circuits de développement, de mesure et de régulation nécessitant un réglage fin de la résistance.
Contenu de l’emballage
1 pièce de potentiomètre ajustable 3296W dans la variante de résistance choisie.
Pourquoi choisir ce produit
La conception multitours permet un réglage plus précis que les potentiomètres monotour.
La puissance dissipée de 0,5 W est adaptée aux applications de réglage de faible puissance.
Le pas des broches de 2,54 mm correspond à l’espacement standard utilisé pour les circuits imprimés.
Les variantes avec différentes valeurs de résistance couvrent une large gamme de besoins de réglage courants.
Le réglage vertical est adapté aux cartes où l’accès au potentiomètre se fait par le haut.
Instructions d’installation et d’utilisation
Avant le montage, vérifiez la valeur de résistance choisie et le câblage des broches dans le circuit spécifique.
Lors de la soudure, ne surchauffez pas les broches ni le corps du composant.
Effectuez le réglage avec un tournevis approprié sans force mécanique excessive.
Ne dépassez pas la puissance dissipée indiquée pour le composant.
Avertissements de sécurité
Le composant est destiné à être utilisé dans des circuits électroniques et nécessite un câblage correct selon la conception de l’appareil.
Un câblage incorrect ou le dépassement de la puissance dissipée peut entraîner une surchauffe, des dommages au composant ou une défaillance du circuit.
L’installation dans des appareils connectés à des tensions dangereuses ne doit être effectuée que par une personne possédant les qualifications électrotechniques appropriées.
Avant de manipuler la carte montée, coupez l’alimentation et déchargez les éléments de stockage d’énergie du circuit.
