Descrizione

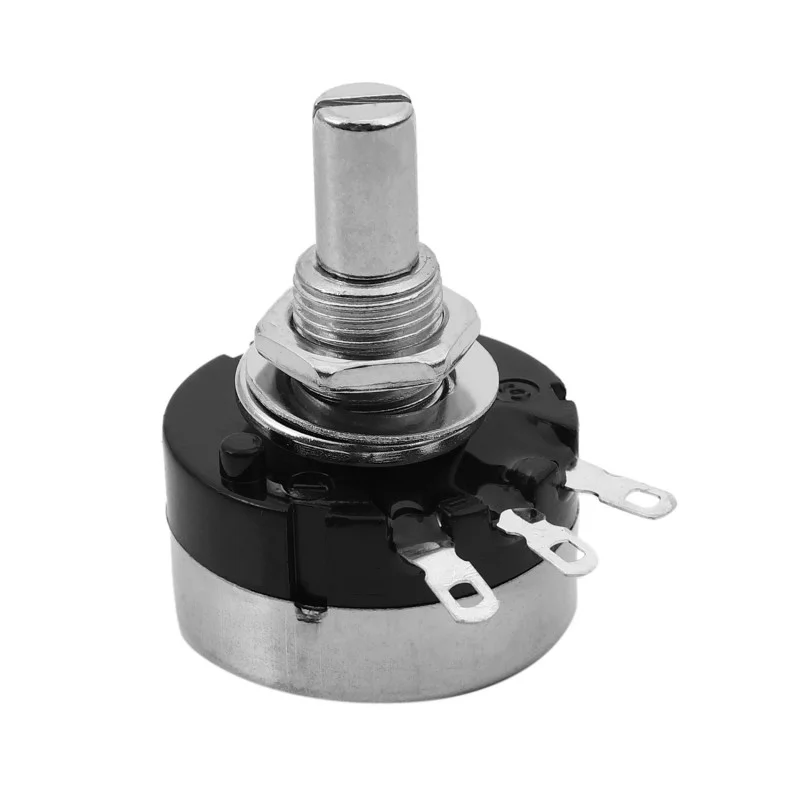

Le potentiomètre RV30YN20S est une résistance variable rotative conçue pour le réglage continu de la résistance dans les circuits électroniques, les éléments de commande, les applications de puissance et les systèmes de contrôle. Sa conception avec filetage de montage, axe et trois bornes facilite son intégration dans les panneaux et les appareils encastrés. Disponible dans une large gamme de valeurs de résistance, il est aisé de choisir la version adaptée à chaque application.
Spécifications techniques
Modèle : RV30YN20S
Type de composant : potentiomètre rotatif
Conception : panneau, avec axe et filetage de montage
Nombre de points de vente : 3
Caractéristiques : linéaire, désignation B
Puissance nominale : 3 W
Options de résistance disponibles : 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Désignations des variantes : 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Tolérance : 1 %
Construction : conception à un seul tour
Fonctions et caractéristiques
Réglage continu de la résistance mécanique par arbre rotatif
Forme d’onde linéaire adaptée aux circuits de commande et de réglage
Capacité de charge supérieure de 3 W pour une utilisation dans des applications exigeant une puissance plus élevée que les potentiomètres miniatures conventionnels.
Tige métallique et support fileté pour montage sur panneau fixe
Connexion standard à trois bornes pour une utilisation en tant que résistance variable ou diviseur de tension
Large gamme de valeurs de résistance pour diverses conceptions électroniques et applications de service
Idéal pour
Régulation des niveaux de signaux et des tensions dans les circuits électroniques
Éléments de réglage et d’étalonnage en électronique industrielle et de loisir
Alimentation et circuits de puissance nécessitant un potentiomètre plus robuste
Panneau de commande pour instruments et appareils électroniques
Pièces de rechange pour la réparation et la maintenance des appareils utilisant des potentiomètres de la série RV30
Contenu de l’emballage
1 potentiomètre RV30YN20S dans la variante de résistance sélectionnée
Pourquoi choisir ce produit ?
Numéro de modèle vérifié : RV30YN20S
Disponibilité de plusieurs valeurs de résistance au sein d’une même gamme de produits
Caractéristique linéaire adaptée aux applications techniques et réglementaires
Conception mécaniquement robuste pour le montage sur panneau
Sa puissance nominale de 3 W permet une utilisation même dans des circuits plus exigeants.
Instructions d’installation et d’utilisation
Lors du choix d’une variante de résistance, tenez compte de la plage de contrôle souhaitée et de la contrainte électrique dans le circuit.
Pour un fonctionnement correct, connectez les bornes extérieures comme extrémités fixes de la piste de résistance et la borne centrale comme conducteur.
Lors du montage sur panneau, assurez-vous d’une fixation mécaniquement sûre en utilisant la partie filetée du potentiomètre.
Ne dépassez pas la puissance nominale du composant afin d’éviter la surchauffe du circuit de résistance et la réduction de sa durée de vie.
