Descrizione

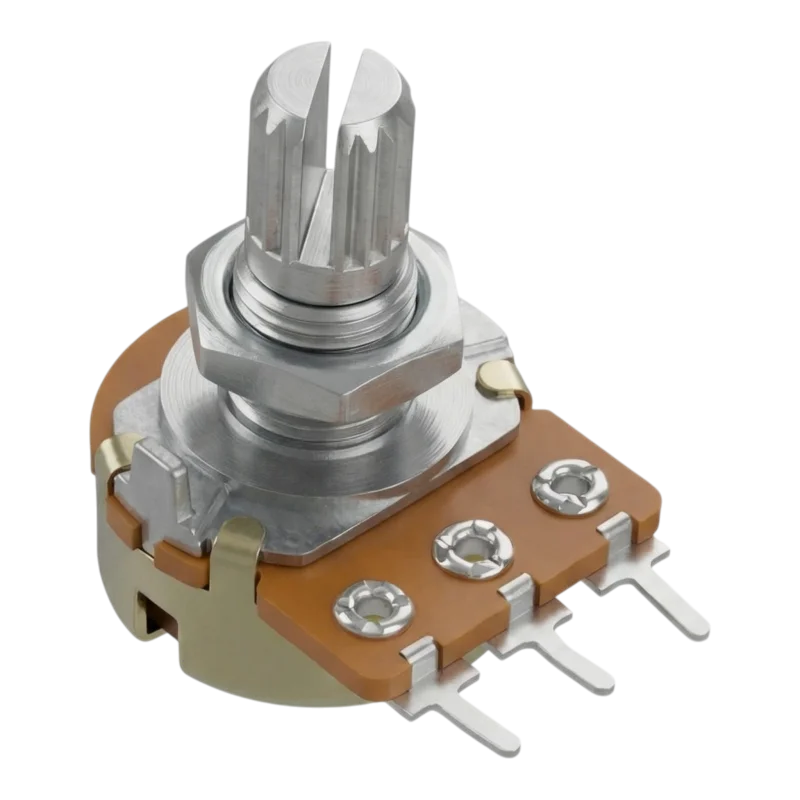

Le potentiomètre rotatif WH148 est un composant passif conçu pour la variation continue de résistance dans les circuits électriques et électroniques. Sa conception à 3 bornes permet son utilisation comme diviseur de tension ou comme résistance variable. Disponible en caractéristique linéaire B et en plusieurs valeurs de résistance, il convient à une intégration dans des appareils, des panneaux de commande et pour des applications de loisirs et de maintenance.
Spécifications techniques
Type de produit : potentiomètre rotatif
Série de modèles : WH148
Conception : axiale, montage sur panneau
Nombre de broches : 3 broches
Caractéristiques : linéaire, désignation B
Version : mono
Type de voie : filaire
Nombre de révolutions : 1
Angle de rotation : 300°
Valeurs de résistance nominales : B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (selon la variante)
Tolérance de résistance : ±20 %
Tolérance de linéarité : ±5 %
Perte de puissance Pd : 125 mW
Tension de fonctionnement maximale : 200 V
Résistance d’isolement minimale : 1000 mOhm
Dimensions du boîtier : 29 x 25 x 17 mm
Longueur de la tige : 13 mm
Diamètre de l’arbre : 6 mm
Espacement des broches : 5 mm
Diamètre du trou de fixation : 7,2 mm
Fixation : avec écrou
Fonctions et caractéristiques
Réglage manuel de la résistance par rotation de l’axe.
La connexion à trois bornes permet une utilisation en tant que diviseur de tension.
La variation linéaire de résistance convient aux fonctions de contrôle et de réglage techniques.
L’arbre axial est conçu pour être monté sur un panneau ou une plaque avant de l’appareil.
La fixation mécanique par un écrou assure un maintien ferme dans le trou de montage.
La disponibilité de plusieurs variantes de résistance facilite le choix de la plage de contrôle appropriée.
Idéal pour
Régulation du niveau du signal dans les circuits électroniques.
Éléments de réglage et de contrôle dans les appareils et les panneaux.
Kits, prototypes et réparations électroniques.
Circuits de commande analogiques simples.
Contenu de l’emballage
1 potentiomètre WH148, 3 broches
Pourquoi choisir ce produit ?
Caractéristique linéaire B clairement définie pour un usage technique.
Large choix de valeurs de résistance au sein d’une même série de conception.
Conception compacte du panneau avec connexion standard à trois broches.
Les dimensions de montage connues facilitent la conception et le remplacement du composant.
Instructions d’installation et d’utilisation
Installez-le dans un trou du diamètre approprié et fixez le potentiomètre avec un écrou.
Lors du soudage, limitez le temps de chauffage des broches afin d’éviter d’endommager la structure interne.
Avant l’installation, vérifiez la valeur de résistance requise et le raccordement correct des bornes extérieure et centrale.
Observez la tension de fonctionnement maximale et la dissipation de puissance du composant.
Avis de sécurité
Ce composant n’est pas conçu pour fonctionner au-delà de la limite de charge électrique spécifiée.
Un câblage incorrect peut endommager le potentiomètre ou le circuit en aval.
Neffectuez linstallation et la maintenance que lorsque lalimentation électrique est coupée.
Lorsqu’il est utilisé dans des équipements connectés à des tensions dangereuses, une protection structurelle appropriée et une installation professionnelle doivent être assurées.
