Descrizione

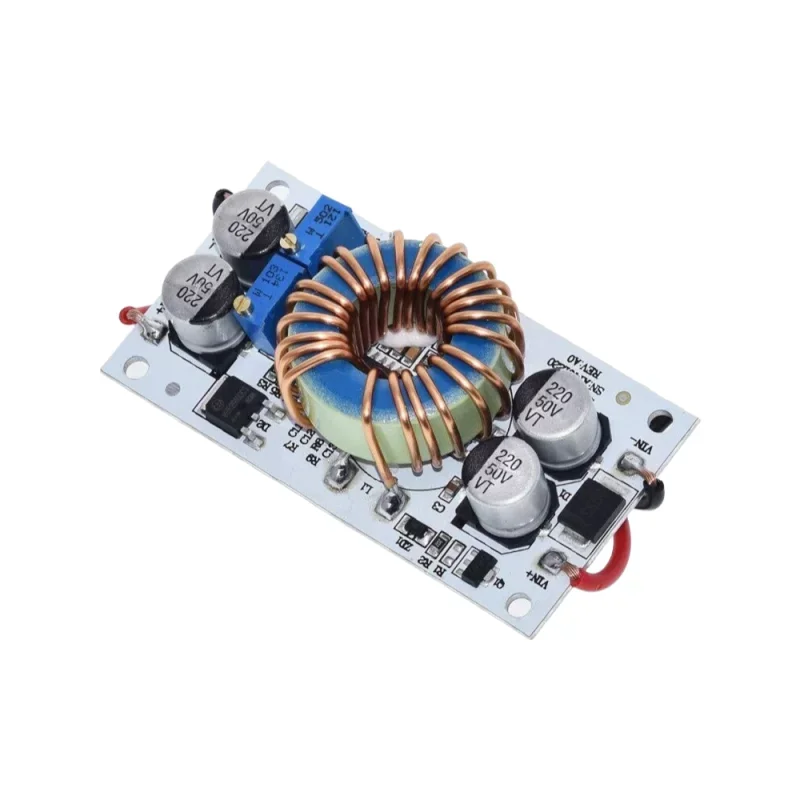

Neizolirani DC/DC boost (step-up) pretvarač za povećanje i stabilizaciju istosmjernog napona u primjenama s promjenjivim ulazom. Izlazni napon se kontinuirano podešava trimerom, modul je dizajniran za integraciju u uređaje i napajanje iz istosmjernih izvora (npr. baterije, dalekovodi, industrijska istosmjerna distribucija).
Tehničke specifikacije
Tip invertera: pojačavajući (step-up), neizolirani
Ulazni napon: DC 8,5-48 V
Izlazni napon: DC 10-50 V, kontinuirano podesiv
Maks. izlazna snaga: 250 W
Maks. struja: do 8 A (ovisno o ulaznom/izlaznom naponu i hlađenju)
Struja mirovanja: cca. 10 mA (navedeno za 12 V; ovisi o postavkama izlaza)
Frekvencija prebacivanja: 150 kHz
Učinkovitost: do 96%
Radna temperatura: 40 do +85 °C
Zaštita: IP20
Zaštite: zaštita od prekomjerne struje, zaštita od obrnutog polariteta ulaza, zaštita od kratkog spoja izlaza, termička zaštita (termički osigurač 100 °C)
Priključak: ulazni i izlazni terminali
Montaža: 4x rupe za vijke (3 mm)
Dimenzije: 70 × 36 × 13 mm
Težina: 65 g
Funkcije i značajke
Kontinuirano podešavanje izlaznog napona pomoću trimera
Pogodno za povećanje napona uz održavanje istosmjernog napajanja bez galvanske izolacije
Integrirane zaštite za uobičajene uvjete kvara (prekomjerna struja, kratki spoj, obrnuti polaritet)
Za veće struje potrebno je osigurati odgovarajuće odvođenje topline (hlađenje)
Idealno za
Napajanje uređaja koji zahtijevaju viši istosmjerni napon od onog koji izvor pruža (npr. 12 V do 24 V / 36 V / 48 V)
Ugrađeni izvori napajanja u industrijskoj elektronici, automatizaciji i laboratorijskim sklopovima
Napajanje iz baterijskih sustava i istosmjerne distribucije unutar dopuštenog raspona
Sadržaj paketa
DC/DC pretvarač (pojačalo) 1 kom.
Zašto odabrati ovaj proizvod?
Širok raspon ulaznog napona i kontinuirano podesivi izlazni napon
Visoka frekvencija preklapanja i učinkovitost pogodne za kompaktnu instalaciju
Integrirane zaštitne funkcije za stabilniji rad u stvarnim primjenama
Montažni otvori i stezaljke za praktičnu ugradnju u opremu
Upute za instalaciju i uporabu
Prije spajanja provjerite polaritet ulaza i izlaza te postavite željeni izlazni napon bez opterećenja.
Za veća opterećenja, osigurajte dovoljno hlađenje; ako opterećenje prelazi približno 8 A, odvod topline mora se pojačati prema specifikaciji.
Dimenzionirajte dovodne žice i osigurače prema očekivanoj struji; smanjite padove napona na vodovima.
Modul nije izoliran uzemljenje (GND) ulaza i izlaza je zajedničko.
Sigurnosna obavijest
Izlazni napon može doseći do 50 V DC; pridržavajte se sigurnih radnih praksi tijekom instalacije i mjerenja i izbjegavajte kratki spoj na izlazu.
Modul je namijenjen za ugradnju (IP20); osigurajte zaštitu od dodira i od prodora vodljivih čestica.
Nepravilno ožičenje, nedovoljno hlađenje ili preopterećenje mogu uzrokovati pregrijavanje i oštećenje uređaja.
