Descrizione

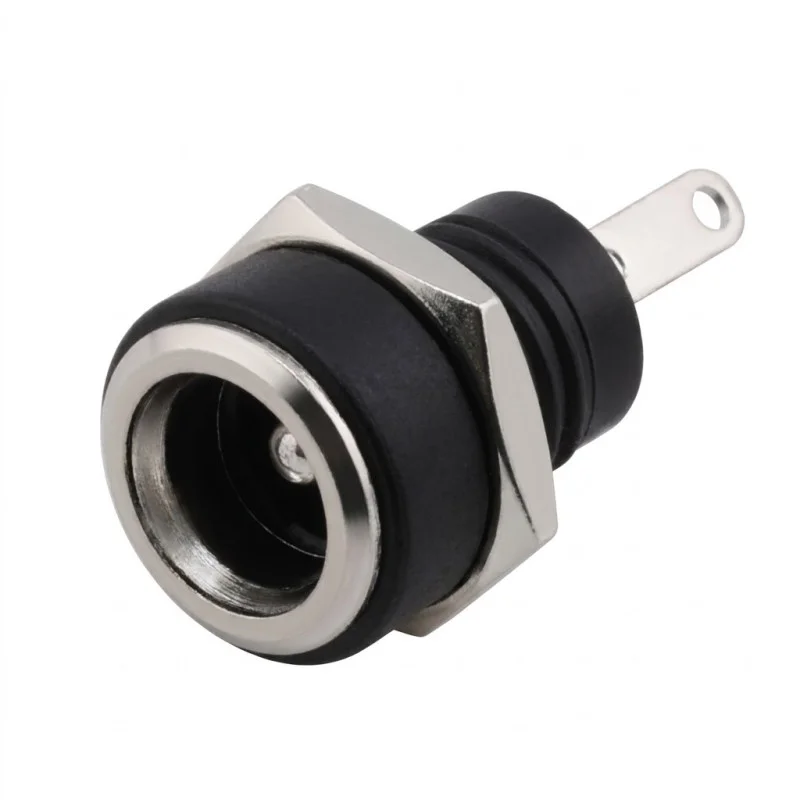

Vtičnica za enosmerni tok za montažo skozi ploščo je zasnovana za priključitev napajanja z uporabo običajnih adapterjev za enosmerni tok. Različica 5,5 × 2,5 mm je primerna za naprave, ki zahtevajo mehansko močno in ponovljivo povezavo napajalne žice prek navojnega konektorja.
Tehnične specifikacije
Vrsta priključka: DC vtičnica (plošča, montaža skozi luknjo)
Velikost priključka: 5,5 × 2,5 mm
Številka modela: DC-220B
Nazivna napetost: 30 V
Nazivni tok: 0,5 A
Izolacijska upornost: 100 M
Kontaktna upornost: 0,03
Življenjska doba: 5000 ciklov
Dielektrična trdnost: AC 50 V (50 Hz), 1 min
Delovna temperatura: od -30 °C do +70 °C
Pritrdilni navoj: M8
Priključek: spajkalne pine
Funkcije in lastnosti
Montaža na ploščo z navojem in matico za stabilno mehansko namestitev
Zasnova, primerna za montažo skozi luknje v sprednjih ploščah in omarah z opremo
Spajkalne kontakte za neposredno priključitev žice ali vstavitev v ožičenje
Zasnovan za večkratno priklop in odklop napajalnega priključka
Idealno za
Napajalniki za elektronske naprave z DC adapterjem
Industrijski in laboratorijski instrumenti, krmilne enote in testne naprave
Naredi sam projekti in elektronika po meri s priključkom za montažo na ploščo
Vsebina paketa
1× vtičnica DC za ploščo 5,5×2,5 mm + pritrdilna matica
Zakaj izbrati ta izdelek?
Mehansko pritrjeno na ploščo z navojem M8
Standardizirana velikost 5,5 × 2,5 mm za združljivost z ustreznimi DC vtiči
Navodila za namestitev in uporabo
Pred namestitvijo preverite dimenzije odprtine v plošči in združljivost z debelino materiala.
Pri spajkanju uporabite ustrezno temperaturo in čas segrevanja, da preprečite poškodbe izolatorjev konektorja.
Pred zagonom preverite polarnost priključka glede na napajalnik in uporabljeno napravo.
Varnostno obvestilo
Izdelek je namenjen za uporabo pri nizki napetosti in enosmernem toku; ne prekoračite nazivne napetosti in toka.
Namestitev izvedite z odklopljenim napajanjem in se izogibajte kratkim stikom na spajkalnih priključkih.
