Descrizione

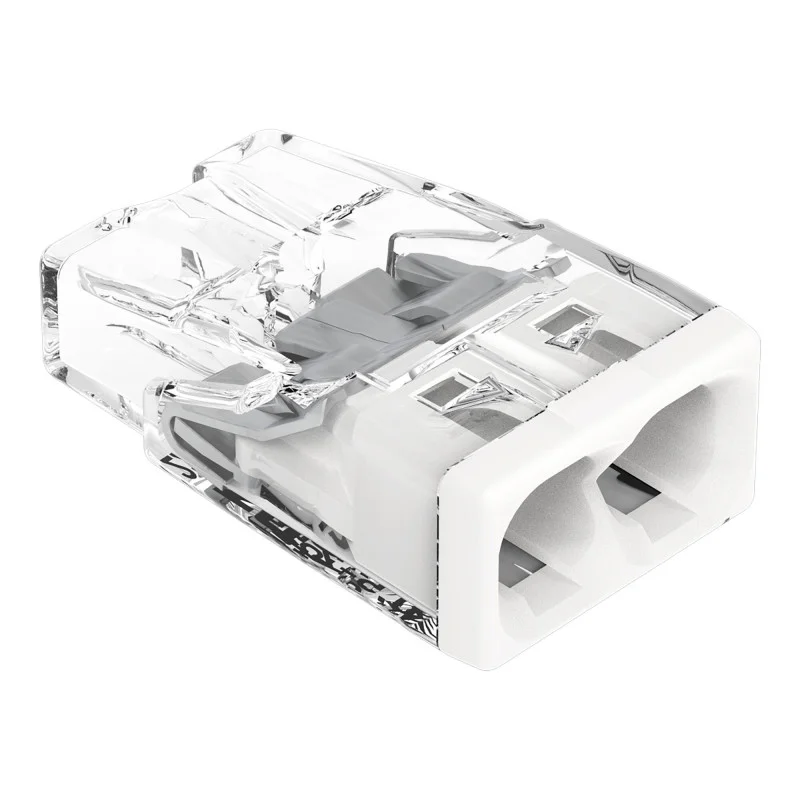

Inštalacijska sponka WAGO 2273-202 se uporablja za priključitev dveh trdnih vodnikov z neposredno vstavitvijo v kontakt. Namenjena je za uporabo v električnih instalacijah na mestih, kjer je potrebna hitra, kompaktna in jasna povezava vodnikov brez vijačnih spojev. Prodaja se v 1 kosu.
Tehnične specifikacije
Model: WAGO 2273-202
Vrsta tehnologije povezave: POTISNI ŽIČNI
Število priključnih točk: 2
Število potencialov: 1
Zasnovano za trdne prevodnike
Presek žice: od 0,5 do 2,5 mm²
Dolžina odstranjevanja izolacije: 11 mm
Smer povezave: bočna
Nazivna napetost: 450 V
Nazivni tok: 24 A
Projektna prenapetostna zaščita: 4 kV
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Temperatura okolice med delovanjem: do +60 °C
Neprekinjena delovna temperatura: 105 °C
Temperaturna oznaka po standardu EN 60998: T60
Barva ohišja: prozorna
Barva ohišja: bela
Izolacijski material: polikarbonat (PC)
Razred vnetljivosti po UL94: V2
Kontaktni material: elektrolitski baker
Kontaktna površina: kositer
Material vpenjalne vzmeti: vzmetno jeklo iz krom-niklja (CrNi)
Dimenzije: 10 x 5,8 x 16,7 mm
Teža: 0,7 g
Funkcije in lastnosti
Brezvijačna povezava vodnikov z neposrednim vstavljanjem.
Kompaktna zasnova za uporabo v omejenem prostoru vgradne omarice.
Prozorno ohišje omogoča vizualni pregled vstavitve žice.
Priključek je namenjen priklopu trdnih vodnikov.
Zasnova omogoča hitro montažo brez uporabe orodja pri povezovanju žice.
Idealno za
Domače in industrijske električne inštalacije.
Priključitev fiksnih žic v inštalacijskih in razvodnih omaricah.
Popravila in modifikacije fiksnih linij.
Inštalacije, kjer je potrebna kompaktna povezava dveh vodnikov.
Vsebina paketa
1 kos inštalacijskih sponk WAGO 2273-202
Zakaj izbrati ta izdelek?
Jasno določeno število priključnih točk in določeno območje prečnih prerezov vodnikov.
Kompaktne dimenzije za namestitev v omejenem prostoru.
Prozorna zasnova za preverjanje pravilne vstavitve žice.
Tehnologija PUSH WIRE brez vijačnih povezav.
Preverjeni električni in temperaturni parametri za uporabo v inštalaciji.
Navodila za namestitev in uporabo
Pred priključitvijo odstranite izolacijo z žice za 11 mm.
Priključek je zasnovan za trdne vodnike znotraj navedenega območja prečnega prereza.
Vstavite žico neposredno v terminal, dokler se ne ustavi.
Namestitev izvajajte le, ko je napajanje odklopljeno.
Varnostno obvestilo
Izdelek je namenjen električnim instalacijam in nepravilna uporaba lahko povzroči električni udar ali kratek stik.
Namestitev izvajajte samo na žicah brez napetosti.
Upoštevajte predpisani obseg prerezov in dolžino odstranjevanja izolacije.
Ne uporabljajte poškodovanega priključka ali žic s poškodovano izolacijo.
Namestitev v fiksne električne inštalacije mora izvesti usposobljena oseba.
