Descrizione

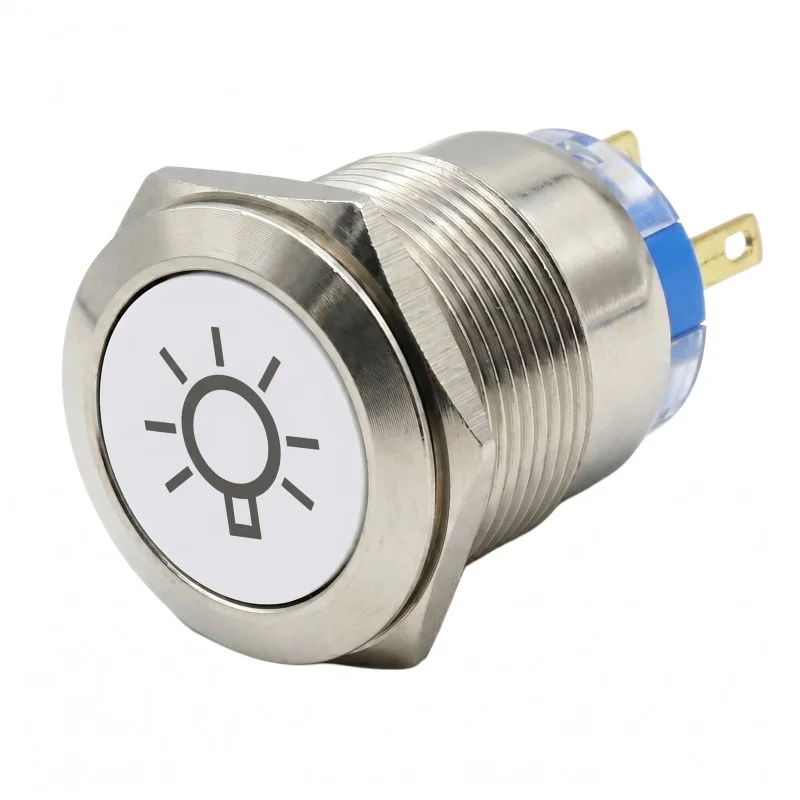

Metalowy przełącznik z czerwonym podświetleniem LED jest przeznaczony do sterowania obwodami elektrycznymi w aplikacjach panelowych, szafach sterowniczych lub jako przełącznik oświetlenia. Konstrukcja zatrzaskowa utrzymuje wybrany stan po naciśnięciu. Stopień ochrony IP65 umożliwia zastosowanie w środowiskach o podwyższonych wymaganiach dotyczących ochrony części czołowej przed pyłem i wodą przy prawidłowym montażu.
Specyfikacja techniczna
Typ produktu: metalowy przełącznik przyciskowy z podświetleniem
Typ przełączania: zatrzaskowy
Kolor podświetlenia: czerwony
Maksymalne napięcie podświetlenia LED: 12 V
Maksymalne obciążenie przełączania: 250 V / 5 A
Typ styków: NO, NC
Średnica montażowa: 19 mm
Średnica wyłącznika: 22 mm
Stopień ochrony: IP65
Kolor wykonania: srebrny
Funkcje i właściwości
Metalowe wykonanie odpowiednie do montażu w panelu.
Czerwone podświetlenie do wizualnej sygnalizacji lub orientacji elementu sterującego.
Mechanizm zatrzaskowy zachowuje stan włączony lub wyłączony po naciśnięciu.
Styki NO i NC umożliwiają podłączenie dla funkcji zwiernej i rozwiernej.
Stopień ochrony IP65 zapewnia ochronę części czołowej przełącznika przy prawidłowym osadzeniu w otworze montażowym.
Idealny do
Sterowania oświetleniem w aplikacjach wewnętrznych i chronionych zewnętrznych.
Panelowych elementów sterujących w rozdzielnicach elektrycznych i panelach sterowania.
Aplikacji wymagających przełączania zatrzaskowego i optycznej sygnalizacji czerwonym podświetleniem.
Wymiany lub uzupełnienia metalowego przełącznika przyciskowego o średnicy montażowej 19 mm.
Zawartość opakowania
1x metalowy przełącznik zatrzaskowy z czerwonym podświetleniem
Dlaczego warto wybrać ten produkt
Przełącznik łączy sterowanie zatrzaskowe, podświetlenie LED i styki NO/NC w jednym elemencie panelowym.
Parametry techniczne obejmują stopień ochrony IP65, średnicę montażową 19 mm i maksymalne obciążenie przełączania 250 V / 5 A.
Metalowy korpus i srebrne wykonanie odpowiadają zastosowaniu w panelach sterowania i instalacjach technicznych.
Instrukcje instalacji i obsługi
Przełącznik należy zainstalować w panelu z odpowiednim otworem montażowym 19 mm.
Zasilania podświetlenia LED nie należy podłączać do napięcia wyższego niż 12 V.
Połączenie elektryczne należy wykonać zgodnie z funkcją styków NO i NC oraz wymaganym sposobem sterowania.
Aby zachować stopień ochrony IP65, przełącznik musi być prawidłowo osadzony mechanicznie i dokręcony w panelu.
Ostrzeżenia dotyczące bezpieczeństwa
Przełącznik jest przeznaczony do obwodów elektrycznych z możliwym napięciem sieciowym do 250 V, dlatego wymagany jest profesjonalny montaż.
Przed instalacją, konserwacją lub zmianą okablowania zawsze odłącz zasilanie odpowiedniego obwodu.
Nie przekraczaj maksymalnego obciążenia przełączania 250 V / 5 A.
Nieprawidłowe podłączenie stwarza ryzyko porażenia prądem, zwarcia, przegrzania lub uszkodzenia przełącznika i podłączonego urządzenia.
Podświetlenie LED należy podłączać tylko do źródła o odpowiednim napięciu.
