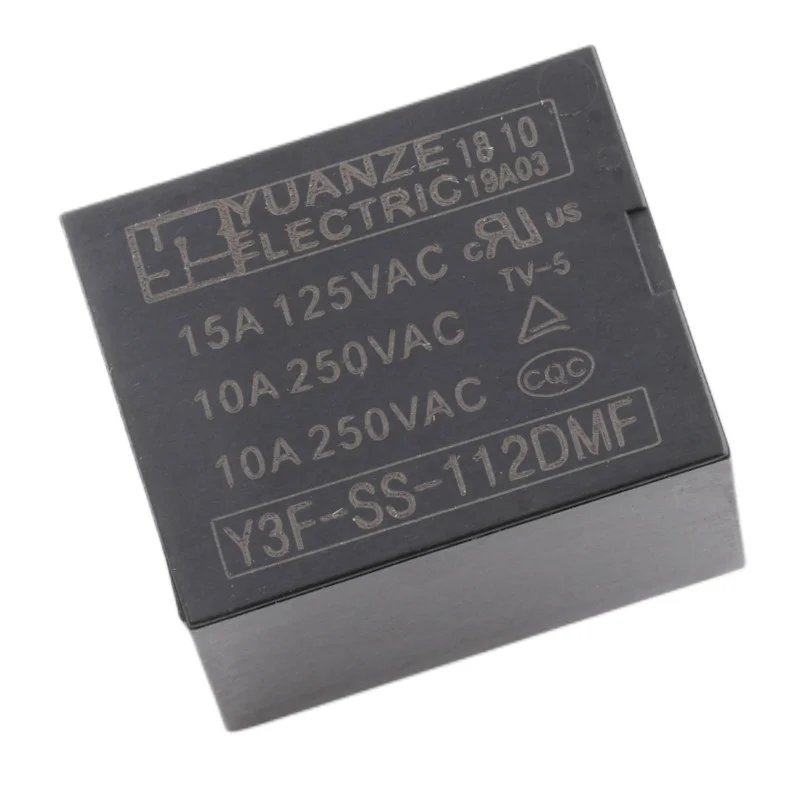

Przekaźnik elektromechaniczny Y3F-SS-112DMF z cewką 12 V DC przeznaczony jest do przełączania obciążeń o natężeniu do 10 A. Nadaje się do typowych zastosowań w obwodach sterowania, dystrybucji energii i automatyce, gdzie wymagana jest galwaniczna izolacja części sterującej od przełączanego obciążenia.
Dane techniczne
Model: Y3F-SS-112DMF
Typ przekaźnika: elektromechaniczny, mocy
Typ styku: 1× przełączny (SPDT / 1 Form C)
Napięcie sterujące cewki: 12 V DC
Napięcie przełączania: 250 V AC
Maksymalny prąd przełączania: 10 A
Liczba pinów: 4
Wymiary: 19,6 × 15,4 × 15,5 mm
Funkcje i cechy
Izolacja galwaniczna między cewką a stykami dla bezpieczniejszej konstrukcji obwodu sterującego
Styki przystosowane do przełączania obciążeń prądu przemiennego do 250 V AC przy prądach do 10 A
Kompaktowa konstrukcja do montażu PCB
Styk przełączny umożliwia zarówno funkcję NO, jak i NC, w zależności od okablowania
Zawartość opakowania
1× przekaźnik Y3F-SS-112DMF
Informacja o bezpieczeństwie
Przy przełączaniu napięcia sieciowego 230250 V AC istnieje niebezpieczeństwo porażenia prądem elektrycznym. Montaż i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu sieciowym.
Należy zachować odpowiednie odstępy izolacyjne na płytce PCB oraz używać przewodów i bezpieczników o dopuszczalnym prądzie przełączania.
Podczas przełączania obciążeń indukcyjnych (silników, cewek, transformatorów) należy stosować odpowiednie środki przeciwzakłóceniowe w celu ograniczenia łuku elektrycznego na stykach oraz zakłóceń.
