Descrizione

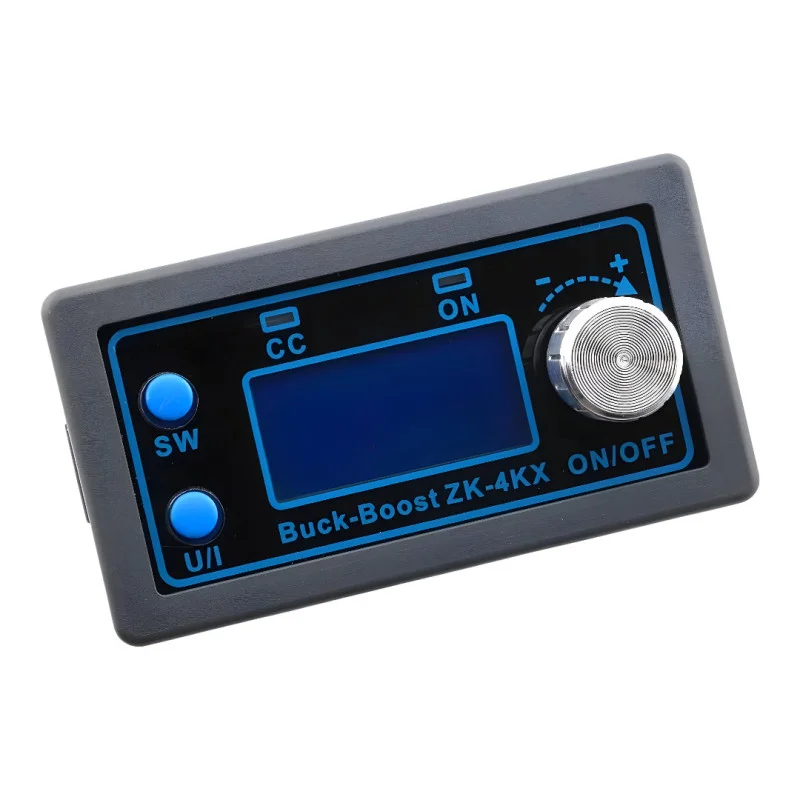

ZK-4KX to przetwornica DC-DC step-up/step-down (buck-boost) ze sterowaniem stałym napięciem (CV) i stałym prądem (CC). Umożliwia płynną regulację napięcia wyjściowego i ograniczenia prądu, wyświetla parametry pracy na wyświetlaczu LCD i nadaje się jako regulowany zasilacz do zasilania z wejść DC w zakresie 530 V.
Dane techniczne
Model: ZK-4KX
Typ: regulator DC-DC buck-boost, tryby CC/CV
Napięcie wejściowe: 5-30 V DC
Napięcie wyjściowe: 0,5-30 V DC
Ustawienie prądu wyjściowego (limit): 04,0 A
Moc wyjściowa: 35 W z chłodzeniem naturalnym, do 50 W z chłodzeniem wzmocnionym
Rozdzielczość wyświetlania napięcia: 0,01 V
Aktualna rozdzielczość wyświetlacza: 0,001 A
Częstotliwość przełączania: 180 kHz
Wydajność konwersji: 88%
Wymiary: 79 x 43 x 26 mm
Waga: 92 g (wraz z opakowaniem)
Funkcje i cechy
Wyświetlacz LCD: napięcie wejściowe, napięcie wyjściowe, prąd wyjściowy, moc wyjściowa, pojemność (Ah) i czas
Ustawienia wyjściowe za pomocą enkodera obrotowego, przycisków SW i U/I
Opcja WŁ./WYŁ. wyjścia
Łagodny start
Zabezpieczenie przed odwrotną polaryzacją wejściową (zabezpieczenie przed odwrotnym podłączeniem)
Zabezpieczenie przed prądem wstecznym na wyjściu (do ładowania akumulatora wymagana jest zewnętrzna dioda blokująca)
Zintegrowany filtr PI do redukcji tętnień
Radiator aluminiowy na sekcji zasilania
Regulowane zabezpieczenia programowe z automatycznym odłączeniem wyjścia po przekroczeniu progów
Obsługiwane zabezpieczenia: podnapięciowe wejście (LUP), nadnapięciowe wyjście (OUP), nadprądowe (OCP), nadmocowe (OPP), nadtemperaturowe (OTP), przekroczenie limitu czasu (OHP), ograniczenie pojemności (OAP)
Idealny dla
Regulowany zasilacz prądu stałego do zastosowań rozwojowych, serwisowych i laboratoryjnych
Zasilanie urządzeń wymagających stabilizowanego napięcia podczas wahań napięcia wejściowego
Zastosowania diod LED i obciążenia wymagające ograniczenia prądu (CC)
Aplikacje ładowania z ograniczeniem prądu (z dodatkiem zewnętrznej diody blokującej w zależności od typu akumulatora)
Montaż w urządzeniach i rozdzielnicach z zasilaniem prądem stałym 530 V
Zawartość opakowania
Przetwornica DC-DC ZK-4KX
Dlaczego warto wybrać ten produkt?
Połączenie trybów buck i boost pozwala na utrzymanie pożądanego napięcia wyjściowego w szerokim zakresie napięcia wejściowego
Tryby CC/CV umożliwiają jednoczesne ustawienie limitu napięcia i prądu, co zapewnia bezpieczniejszą pracę obciążenia
LCD zapewnia bezpośrednią kontrolę nad kluczowymi parametrami w czasie rzeczywistym
Regulowane zabezpieczenia i automatyczne odłączanie wyjścia po przekroczeniu limitów
Instrukcja instalacji i obsługi
Należy zwrócić uwagę na prawidłowe podłączenie zacisków IN i OUT. Bezpośrednie podłączenie zacisków IN i OUT jest zabronione i spowoduje nieprawidłowe działanie układu sterowania CC.
W przypadku długotrwałej pracy przy mocy powyżej 35 W lub 3 A należy zapewnić zwiększone chłodzenie (np. przepływ powietrza)
Aby uzyskać pełną moc, należy wybrać napięcie wejściowe z wystarczającym marginesem dla pożądanej mocy wyjściowej i obciążenia.
Podczas ładowania akumulatorów należy dodać do wyjścia zewnętrzną diodę blokującą prąd wsteczny, zależnie od wymagań danego zastosowania.
Informacja o bezpieczeństwie
Jest to przetwornica prądu stałego DC-DC; przy wyższych prądach i mocach istnieje ryzyko przegrzania przewodów i zacisków, należy stosować przewody o odpowiednich przekrojach i zapewnić dobrą jakość dokręcania zacisków.
Nieprawidłowa polaryzacja, zwarcie lub niewystarczające chłodzenie może spowodować uszkodzenie modułu lub podłączonego obciążenia.
Podczas pracy należy przestrzegać zasad ESD i bezpiecznego obchodzenia się z urządzeniami elektronicznymi.
