Descrizione

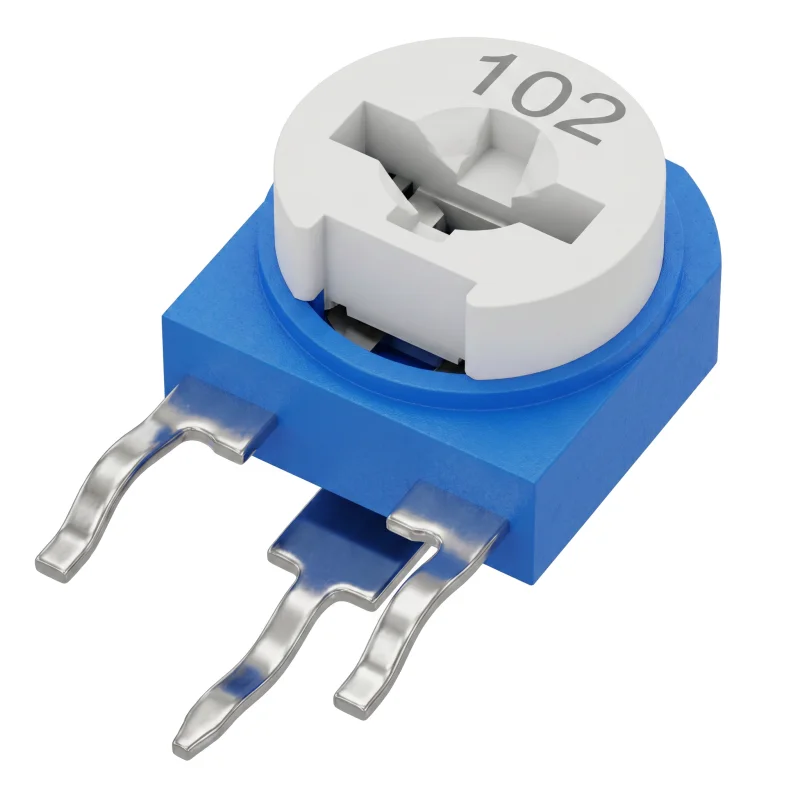

Pystyasentoinen hiilitrimmeri RM-063 on yksikierroksinen säätöpotentiometri, joka asennetaan elektronisiin piireihin. Sitä käytetään valitun vaihtoehdon mukaisen resistanssiarvon manuaaliseen säätämiseen esimerkiksi kalibroinnin, hienosäädön tai piirin huoltosäädön yhteydessä.
Tekniset tiedot
Tyyppi: hiilitrimmeri
Rakenne: pystyasentoinen
Mallimerkintä: RM-063
Koko: 5 mm
Säätöakseli: pystysuora
Kierroksia: 1
Säätökulma: 200° ± 20°
Resistanssin toleranssi: ±20 %
Maksimijännite: 50 V DC
Tehonkesto: 0,1 W
Mitat: 6,4 x 5,2 x 11,3 mm
Pinniväli: 5 mm
Ominaisuudet ja toiminnot
Mahdollistaa resistanssin manuaalisen säädön yläpuolella olevan säätöosan avulla.
Yksikierroksinen rakenne sopii piirin arvojen perushienosäätöön.
Pystyrakenne säästää tilaa piirilevyllä (PCB).
Kolmipinninen rakenne mahdollistaa trimmerin käytön säädettävänä jännitteenjakajana tai säädettävänä vastuksena kytkennästä riippuen.
Tuote toimitetaan valitulla resistanssiarvolla.
Ihanteellinen käyttökohteisiin
Elektroniikan kalibrointi- ja säätöpiirit.
Huoltokorjaukset ja samanlaisten trimmerien vaihdot.
Kehitysprototyypit ja laboratoriokytkennät.
Piirilevyt, joissa vaaditaan trimmerin pystysäätöä.
Pakkauksen sisältö
1x Pystyasentoinen hiilitrimmeri RM-063 valitulla resistanssivaihtoehdolla.
Miksi valita tämä tuote
Annetut parametrit mahdollistavat valinnan resistanssin, toleranssin, jänniterajan ja tehonkeston perusteella.
Pystymalli ja pystysuora säätöakseli mahdollistavat säädön ylhäältä päin piirilevylle asennuksen jälkeen.
5 mm pinniväli helpottaa soveltuvuuden tarkistamista tiettyyn suunnitelmaan tai varaosaksi.
Eri resistanssivaihtoehdot mahdollistavat käytön monenlaisissa säätöpiireissä.
Asennus- ja käyttöohjeet
Varmista ennen asennusta, että resistanssiarvo, pinniväli ja mekaaninen rakenne sopivat kyseiseen sovellukseen.
Vältä kotelon ja pinnien liiallista lämpörasitusta juottamisen aikana.
Tee säädöt sopivalla työkalulla käyttämättä liikaa voimaa säätöosaan.
Sähkölaitteeseen asennuksen ja kytkennän saa suorittaa vain henkilö, jolla on riittävä asiantuntemus elektroniikkapiireistä.
Turvallisuusvaroitukset
Älä ylitä 50 V DC maksimijännitettä tai 0,1 W tehonkestoa.
Väärä kytkentä tai ylikuormitus voi aiheuttaa ylikuumenemisen, komponentin vaurioitumisen tai liitetyn piirin toimintahäiriön.
Älä asenna tai muokkaa komponenttia jännitteisessä piirissä.
Tarkista piirin kytkennän napaisuus, mekaaninen kiinnitys ja juotosten laatu ennen laitteen käyttöönottoa.
