Descrizione

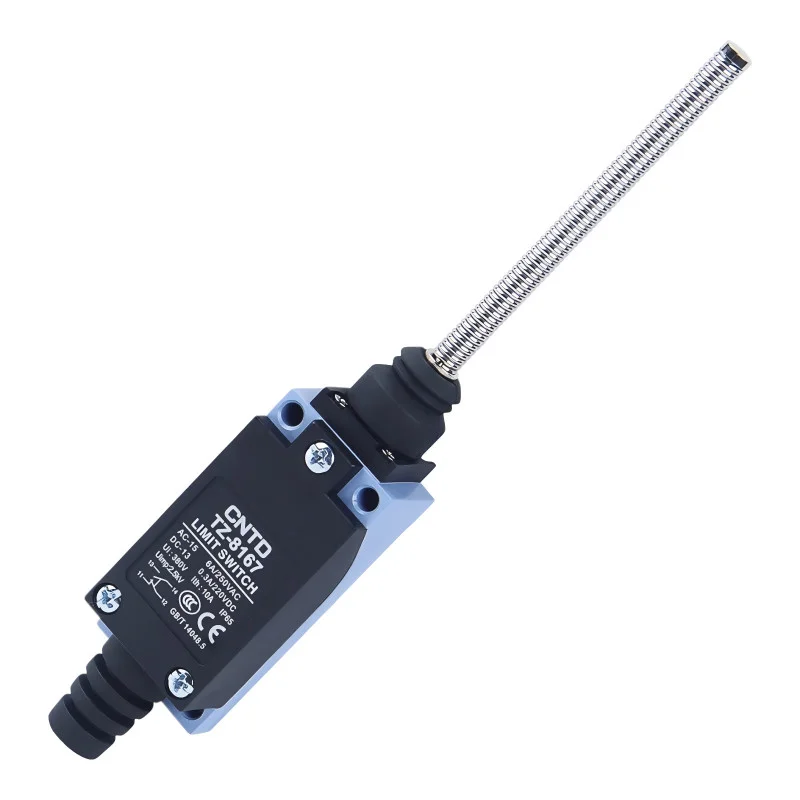

TZ-8-sarjan CNTD TZ-8167 -rajakytkin on kestävä teollisuuskäyttöön tarkoitettu mekaaninen kytkin, jossa on jousitoimilaite ja joka on suunniteltu luotettavaan pääteasentojen, pysäytysten ja lineaarisen liikkeen tunnistukseen. Jousirakenne mahdollistaa sujuvan kytkennän riittävällä iskun päällekkäisyydellä, mikä suojaa kytkimen mekaniikkaa ja pidentää sen käyttöikää myös ankarissa käyttöolosuhteissa.
Tekniset tiedot
Tyyppi: mekaaninen rajakytkin
Malli: TZ-8167
Toimilaite: jousi
Kosketinjärjestely: 1× NO + 1× NC (kaksoispiiri)
Käyttönopeus: 5 mm/s – 0,5 m/s
Kosketusvastus: maks. 25 m
Eristysvastus: väh. 100 M (500 VDC:n jännitteellä)
Läpilyöntilujuus: 1500 VAC / 1 minuutti
Mekaaninen käyttöikä: 1 000 000 sykliä
Sähköinen käyttöikä: yli 500 000 kytkentäjaksoa
Käyttölämpötila: -20 °C – +70 °C
Suhteellinen kosteus: 95 % RH
Suojausluokka: IP65
Rungon mitat: 29 × 27 × 175 mm
Paino: 140 g
Nimellisjännitteet ja -virrat
| Resistiivinen (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Resistiivinen (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Induktio (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Induktiivinen (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Ylivirta | 12 A | 24 A |
Toiminnot ja ominaisuudet
Jousitoimilaite mahdollistaa sujuvan kytkentä ja suuremman mekaanisen toleranssin
Korkea kytkentätoistettavuus lineaarisen liikkeen aikana
Kaksinkertainen jousimekanismi pitkän käyttöiän takaamiseksi
Kestävä alumiiniseoksesta ja vahvistetusta muovista valmistettu kotelo
Vedenkestävä, pöly- ja öljynkestävä IP65-suojausluokan ansiosta
Vakaat sähköiset parametrit sekä AC- että DC-sovelluksissa
Ihanteellinen
Teollisuusautomaatio
Kuljetin- ja käsittelyjärjestelmät
CNC- ja työstökoneet
Kokoonpano- ja pakkauslinjat
Päätyasentojen ja mekaanisten pysäyttimien tunnistus
Pakkauksen sisältö
Rajakytkin CNTD TZ-8167
Miksi valita tämä tuote?
Selkeästi määritellyt nimellisjännitteet ja -virrat taulukkomuodossa
Korkea mekaaninen ja sähköinen kestävyys
Luotettava toiminta vaativissa teollisuusympäristöissä
Yleiskäyttöinen sekä AC- että DC-piireissä
CNTD TZ-8 -teollisuussarjan todistettua laatua
