Descrizione

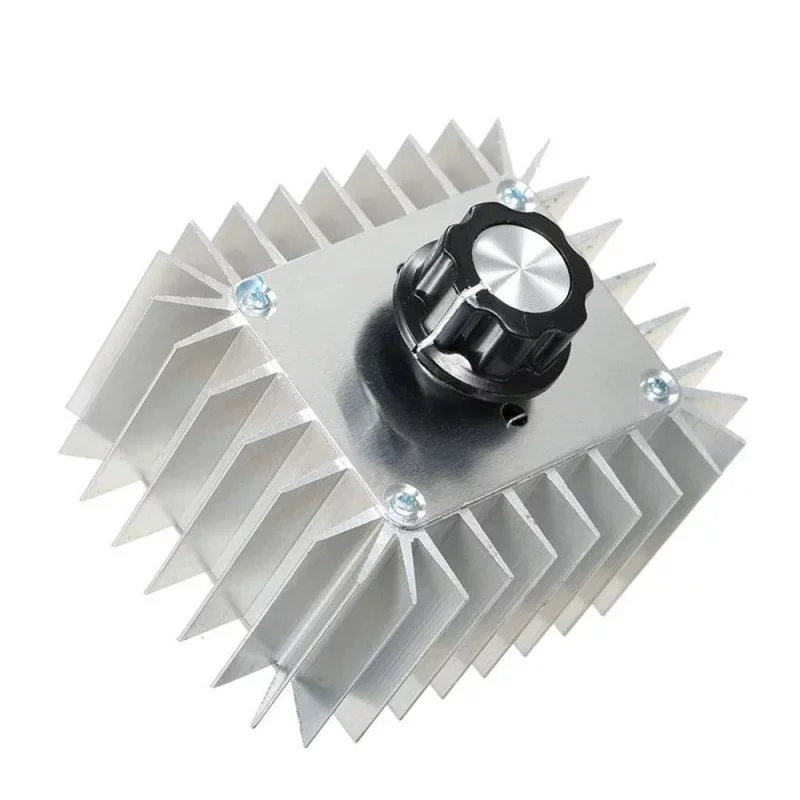

Il regolatore SCR è progettato per un controllo fluido della tensione CA in uscita e quindi della potenza del carico collegato. Viene tipicamente utilizzato per la regolazione di elementi riscaldanti e sorgenti luminose a filamento, o per il controllo di semplici motori CA con commutatore. Il design con dissipatore di calore in alluminio è progettato per dissipare la perdita di calore in presenza di carichi elevati.
Specifiche tecniche
Tensione di ingresso: CA 230 V
Tensione di uscita: CA 0230 V (quando si regola da bassa tensione, si possono ottenere circa 20 V)
Potenza massima: 5000 W (a breve termine)
Carico continuo consigliato: fino a 2200 W (a temperatura ambiente)
Efficienza: 90%
Dimensioni: 85 × 70 × 40 mm (senza manopola di controllo e terminali)
Materiale: dissipatore/copertura in alluminio per una migliore dissipazione del calore
Umidità di esercizio: 0-95%
Utilizzo: solo per installazione interna
Funzioni e caratteristiche
Regolazione continua della tensione di uscita tramite potenziometro rotativo
Morsetti a vite per il collegamento dei fili
Progettato principalmente per carichi resistivi (riscaldatori, lampadine a filamento)
Possibile utilizzo per semplici motori AC con commutatore (ad esempio trapani, aspirapolvere, alcuni ventilatori senza condensatore)
Non adatto per alimentatori commutati e carichi induttivi; non adatto per fornelli a induzione e la maggior parte delle sorgenti luminose a LED
Per la regolazione è necessario collegare un carico.
Non consigliato per l’uso con dispositivi alimentati dalla rete elettrica a 110 V
Ideale per
Regolazione della potenza di serpentine di riscaldamento, termosifoni e radiatori
Controllo della luminosità delle lampadine a incandescenza e di altre sorgenti luminose a filamento
Controllo della velocità di motori CA semplici selezionati senza condensatore
Applicazioni di laboratorio e officina per il controllo fluido della potenza dei carichi resistivi
Contenuto della confezione
1× Regolatore di tensione/potenza SCR
Perché scegliere questo prodotto?
Ampio intervallo di regolazione della tensione di uscita per carichi resistivi
Costruzione in alluminio per una dissipazione del calore più efficiente
Semplice controllo del potenziometro e collegamento tramite terminali a vite
Soluzione adatta per applicazioni in cui è richiesto un controllo continuo della potenza senza feedback
Istruzioni per l’installazione e l’uso
Il carico deve essere collegato per una corretta regolazione della tensione
Adatto solo per semplici motori AC con commutatore (ad esempio trapani, aspirapolvere, alcuni ventilatori senza condensatore)
Non adatto per motori a induzione monofase con condensatore di marcia (PSC): sussiste il rischio di perdita di coppia, surriscaldamento e rumore.
Per i motori a condensatore, consigliamo di utilizzare uno speciale regolatore di velocità per motori PSC o un regolatore di autotrasformatore.
Assicurare una ventilazione e una dissipazione del calore sufficienti dal dissipatore di calore durante carichi più elevati
Avviso di sicurezza
Il prodotto funziona con tensione CA 230 V – rischio di scossa elettrica
L’installazione e il collegamento devono essere eseguiti esclusivamente da personale qualificato.
Scollegare sempre il dispositivo dall’alimentazione prima dell’installazione o della manutenzione.
Non superare la potenza massima consentita e rispettare il carico continuo consigliato.
Proteggere il dispositivo da umidità, polvere e danni meccanici.
Utilizzare solo in ambienti chiusi con adeguata ventilazione.
