Descrizione

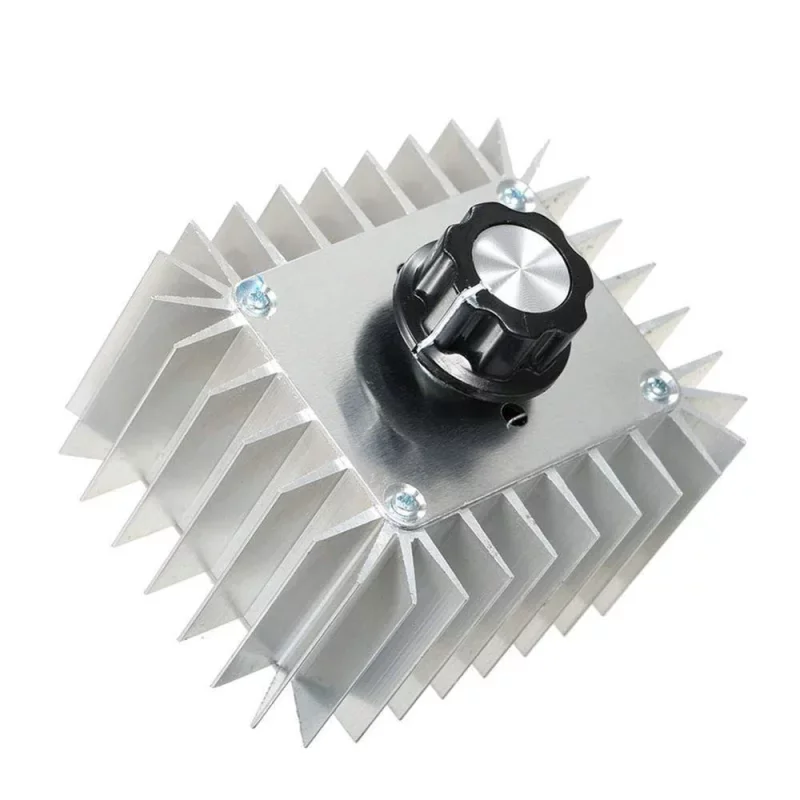

SCR regulator je zasnovan za gladko regulacijo izhodne izmenične napetosti in s tem moči priključene obremenitve. Običajno se uporablja za regulacijo grelnih elementov in žarnic z žarilno nitko ali za krmiljenje preprostih AC motorjev s komutatorjem. Zasnova z aluminijastim hladilnim telesom je zasnovana za odvajanje toplotnih izgub pri večjih obremenitvah.
Tehnične specifikacije
Vhodna napetost: 230 V AC
Izhodna napetost: AC 0230 V (pri regulaciji iz nizke napetosti je mogoče doseči približno 20 V)
Največja moč: 5000 W (kratkotrajno)
Priporočena neprekinjena obremenitev: do 2200 W (pri sobni temperaturi)
Učinkovitost: 90 %
Dimenzije: 85 × 70 × 40 mm (brez gumba za upravljanje in priključkov)
Material: aluminijast hladilnik/pokrov za boljše odvajanje toplote
Delovna vlažnost: 095 %
Uporaba: samo za notranjo montažo
Funkcije in lastnosti
Neprekinjena regulacija izhodne napetosti z vrtljivim potenciometrom
Vijačne sponke za priključitev žic
Zasnovan predvsem za uporovne obremenitve (grelniki, žarnice z žarilno nitko)
Možna uporaba za preproste AC motorje s komutatorjem (npr. vrtalniki, sesalniki, nekateri ventilatorji brez kondenzatorja)
Ni namenjeno za stikalne napajalnike in induktivne obremenitve; neprimerno za indukcijske kuhalnike in večino LED svetlobnih virov.
Za regulacijo mora biti priključena obremenitev.
Ni priporočljivo za uporabo z napravami, ki se napajajo iz omrežja 110 V
Idealno za
Regulacija moči grelnih tuljav, grelnikov in radiatorjev
Nadzor svetlosti žarnic in drugih žarnic z žarilno nitko
Regulacija hitrosti izbranih preprostih AC motorjev brez kondenzatorja
Laboratorijske in delavniške aplikacije za nemoteno regulacijo moči uporovnih bremen
Vsebina paketa
1× SCR regulator napetosti/moči
Zakaj izbrati ta izdelek?
Širok razpon regulacije izhodne napetosti za uporovne obremenitve
Aluminijasta konstrukcija za učinkovitejše odvajanje toplote
Enostavno krmiljenje in priklop potenciometra prek vijačnih sponk
Primerna rešitev za aplikacije, kjer je potreben stalen nadzor moči brez povratne zanke
Navodila za namestitev in uporabo
Za pravilno regulacijo napetosti mora biti obremenitev priključena
Primerno samo za preproste AC motorje s komutatorjem (npr. vrtalniki, sesalniki, nekateri ventilatorji brez kondenzatorja)
Ni primerno za enofazne indukcijske motorje z delovnim kondenzatorjem (PSC) obstaja nevarnost izgube navora, pregrevanja in hrupa.
Za kondenzatorske motorje priporočamo uporabo posebnega regulatorja hitrosti za motorje PSC ali regulatorja z avtotransformatorjem.
Pri večjih obremenitvah zagotovite zadostno prezračevanje in odvajanje toplote iz hladilnika
Varnostno obvestilo
Izdelek deluje z izmenično napetostjo 230 V nevarnost električnega udara
Namestitev in priključitev lahko izvede le ustrezno usposobljena oseba.
Pred namestitvijo ali vzdrževanjem vedno izključite napravo iz električnega omrežja.
Ne prekoračite največje dovoljene moči in upoštevajte priporočeno neprekinjeno obremenitev.
Napravo zaščitite pred vlago, prahom in mehanskimi poškodbami.
Uporabljajte samo v zaprtih prostorih z ustreznim prezračevanjem.
