Descrizione

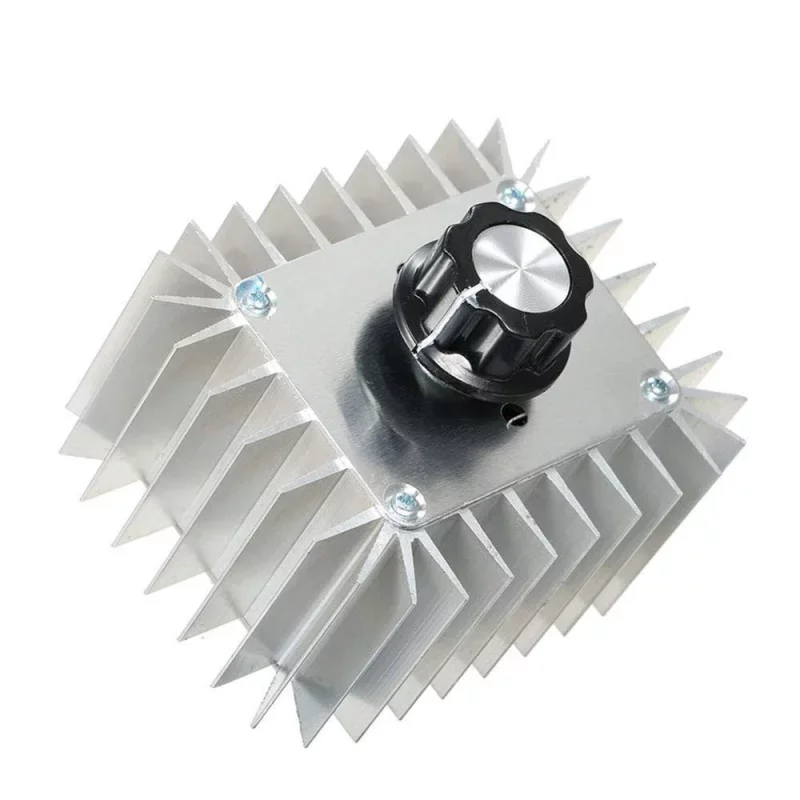

SCR regulator je dizajniran za glatku regulaciju izlaznog AC napona i time snage priključenog opterećenja. Obično se koristi za regulaciju grijaćih elemenata i izvora svjetlosti sa žarnom niti ili za upravljanje jednostavnim AC motorima s komutatorom. Dizajn s aluminijskim hladnjakom dizajniran je za raspršivanje gubitka topline pri većim opterećenjima.
Tehničke specifikacije
Ulazni napon: AC 230 V
Izlazni napon: AC 0230 V (pri regulaciji s niskog napona može se postići približno 20 V)
Maksimalna snaga: 5000 W (kratkotrajno)
Preporučeno kontinuirano opterećenje: do 2200 W (na sobnoj temperaturi)
Učinkovitost: 90%
Dimenzije: 85 × 70 × 40 mm (bez upravljačke tipke i terminala)
Materijal: aluminijski hladnjak/poklopac za bolje odvođenje topline
Radna vlažnost: 0-95%
Upotreba: samo za unutarnju ugradnju
Funkcije i značajke
Kontinuirana regulacija izlaznog napona pomoću rotacijskog potenciometra
Vijčani terminali za spajanje žica
Dizajnirano prvenstveno za otporna opterećenja (grijače, žarulje sa žarnom niti)
Moguća upotreba za jednostavne AC motore s komutatorom (npr. bušilice, usisavači, neki ventilatori bez kondenzatora)
Nije namijenjeno za preklopne izvore napajanja i induktivna opterećenja; nije prikladno za indukcijske štednjake i većinu LED izvora svjetlosti.
Za regulaciju mora biti spojeno opterećenje.
Ne preporučuje se za korištenje s uređajima napajanim iz mreže od 110 V
Idealno za
Regulacija snage grijaćih spirala, grijača i radijatora
Regulacija svjetline žarulja i drugih izvora svjetlosti sa žarnom niti
Regulacija brzine odabranih jednostavnih AC motora bez kondenzatora
Laboratorijske i radioničke primjene za glatku regulaciju snage otpornih opterećenja
Sadržaj paketa
1× SCR regulator napona/snage
Zašto odabrati ovaj proizvod?
Širok raspon regulacije izlaznog napona za omska opterećenja
Aluminijska konstrukcija za učinkovitije odvođenje topline
Jednostavno upravljanje potenciometrom i spajanje putem vijčanih priključaka
Prikladno rješenje za primjene gdje je potrebna kontinuirana regulacija snage bez povratne veze
Upute za instalaciju i uporabu
Opterećenje mora biti spojeno za pravilnu regulaciju napona
Prikladno samo za jednostavne AC motore s komutatorom (npr. bušilice, usisavače, neke ventilatore bez kondenzatora)
Nije prikladno za jednofazne asinhrone motore s radnim kondenzatorom (PSC) – postoji rizik od gubitka momenta, pregrijavanja i buke
Za kondenzatorske motore preporučujemo korištenje posebnog regulatora brzine za PSC motore ili regulatora s autotransformatorom.
Osigurajte dovoljnu ventilaciju i odvođenje topline s hladnjaka tijekom većih opterećenja
Sigurnosna obavijest
Proizvod radi na izmjenični napon od 230 V – opasnost od strujnog udara
Instalaciju i spajanje smije izvršiti samo odgovarajuće kvalificirana osoba.
Uvijek isključite uređaj iz napajanja prije instalacije ili održavanja.
Ne prekoračujte maksimalnu dopuštenu snagu i pridržavajte se preporučenog kontinuiranog opterećenja.
Zaštitite uređaj od vlage, prašine i mehaničkih oštećenja.
Koristiti samo u zatvorenom prostoru s odgovarajućom ventilacijom.
