Descrizione

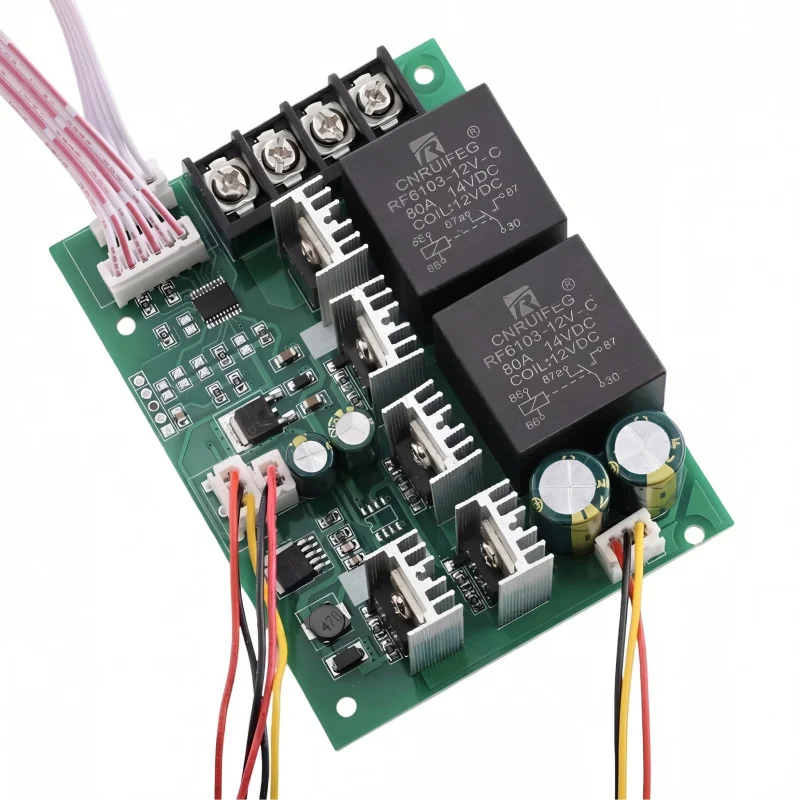

PWM regulátor je určený pre riadenie otáčok jednosmerného motora v napájacom rozsahu 9 až 60 V. Modul využíva plynulú reguláciu v rozsahu 0 až 100 % a je vybavený digitálnym displejom pre zobrazenie nastavenej úrovne regulácie. Súčasťou zostavy je potenciometer s ovládacím gombíkom a samostatný kolískový vypínač. Konštrukcia s výkonovými prvkami na doske a skrutkovacími svorkami je vhodná na zabudovanie do zariadení a technických aplikácií s DC motormi.
Technické špecifikácie
Typ produktu: PWM regulátor otáčok jednosmerného motora
Určené pre: DC motor
Pracovné napätie: 960 V
Rozsah regulácie otáčok: 0100 %
Maximálny prúd: 60 A
Menovitý prúd: 35 A pri 12 V
Výstup: lineárne pod zaťažením
Displej: digitálny, trojciferný
Pripojenie: skrutkovacia svorkovnica pre motor a napájanie
Označenie svoriek: 2x motor, záporný pól napájania, kladný pól napájania
Rozmer dosky: 100 × 76 mm
Rozstup montážnych otvorov v smere dlhšej strany: 90 mm
Rozstup montážnych otvorov v smere kratšej strany: 65 mm
Rozmer displeja: 23 × 14 mm
Priemer hriadeľa potenciometra: 6,8 mm
Modelové označenie uvedené na podklade: Speed controller 40A
Funkcie a vlastnosti
Elektronická PWM regulácia otáčok jednosmerného motora
Digitálne zobrazenie nastavenej hodnoty regulácie
Ovládanie pomocou externého potenciometra s gombíkom
Samostatný vypínač v káblovom prevedení
Doska osadená výkonovými prvkami s chladičmi
Skrutkovacie svorky pre pevné pripojenie napájania a motora
Výrobok vyžaduje pripojenú záťaž, bez záťaže nemá byť testovaný
Ideálne pre
Reguláciu otáčok jednosmerných motorov v dielenských a hobby aplikáciách
Vstavanie do zariadení s DC pohonom
Riadenie motorov v technických projektoch, kde je požadované ručné nastavenie výkonu
Obsah balenia
Regulačný modul PWM na doske plošných spojov
Potenciometer s pripojovacím vodičom
Ovládací gombík
Digitálny displej s pripojovacím káblom
Kolískový vypínač s vodičmi
Prečo zvoliť tento produkt
Umožňuje reguláciu DC motora v širokom rozsahu pracovného napätia
Digitálny displej zjednodušuje opakované nastavenie úrovne regulácie
Svorkové pripojenie a oddelené ovládacie prvky uľahčujú integráciu do panelu alebo skrine
Konštrukcia je určená priamo pre napájanie a riadenie jednosmerného motora
Pokyny na inštaláciu a prevádzku
Pripojte motor na dve svorky označené pre motor a napájanie na svorky záporného a kladného pólu.
Dodržte správnu polaritu napájania.
Regulátor prevádzkujte iba s pripojenou záťažou.
Pri montáži zaistite dostatočné odvetranie a mechanické upevnenie modulu.
Pre vyššie prúdové zaťaženie použite zodpovedajúce vodiče a pevne dotiahnuté svorky.
Bezpečnostné upozornenie
Nesprávne zapojenie môže spôsobiť poškodenie regulátora, motora alebo napájacieho zdroja.
Pri prevádzke vzniká riziko zahriatia výkonových súčiastok a svoriek.
Skrat na výstupe alebo na napájacích svorkách môže viesť k poškodeniu zariadenia a vodičov.
Montáž a zapojenie musí byť vykonané s odpojeným napájaním.
Výrobok nie je určený na priame pripojenie k striedavej sieti.
Pri integrácii do zariadenia je nutné zaistiť ochranu proti dotyku živých častí a proti mechanickému poškodeniu.
