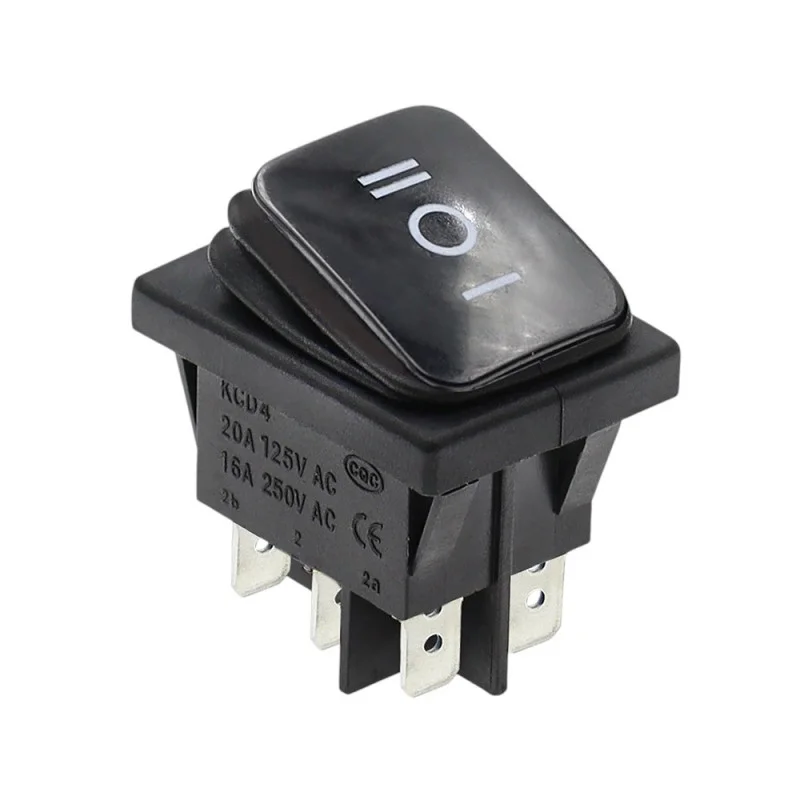

Den rektangulære vippeafbryder type KCD4 til panelmontering er designet til at skifte kredsløb i tre positioner (I / O / II). Takket være IP65-beskyttelsen er den også velegnet til applikationer med øgede krav til beskyttelse mod støv og stænkvand.
Tekniske specifikationer
Type: KCD4
Funktion: ON-OFF-ON (position I / O / II)
Nominel belastning: 16 A ved 250 V AC
Maks. spænding: 250 V
Monteringshul: 30 x 22 mm
Dimensioner: 31 x 25 x 35 mm
Installationshøjde (nødvendig dybde i panelet): 28 mm
Driftstemperatur: -25 til +80 °C
Beskyttelse: IP65
Stik: Faston 6,3 mm
Antal stifter: 6
Design: sort
Funktioner og egenskaber
Tre positionsdesign til skift mellem to kredsløb med en center off-position
Positionslåsning for stabil indstilling af koblingstilstand
Vuggepiktogrammer: I / O / II
Panelmontering i en rektangulær udskæring
Terminaler til tilslutning med 6,3 mm Faston fladstik
IP65-beskyttelse til brug i miljøer med øget støv- eller vandsprøjt
Ideel til
Kontrolpaneler og eltavleapplikationer
Industriudstyr og servicekontrol
Strøm- og koblingskredsløb, der kræver trepositionsstyring
Applikationer, der kræver IP65-beskyttelse på forsiden af panelet
Pakkens indhold
Vippekontakt KCD4
Hvorfor vælge dette produkt?
Klart defineret ON-OFF-ON-funktion med I/O/II-markering
Standardiseret panelmontering i et 30 x 22 mm hul
Nem tilslutning via 6,3 mm Faston
IP65-beskyttelse til mere krævende driftsforhold
Installations- og betjeningsvejledning
Før installation skal monteringshullets størrelse på 30 x 22 mm og den nødvendige pladsdybde i panelet på 28 mm kontrolleres.
Til tilslutninger skal du bruge de tilsvarende 6,3 mm Faston-stik og ledninger, der er dimensioneret til applikationens aktuelle belastning.
Tilpas ledningsføringen til den specifikke ON-OFF-ON-funktion i henhold til apparatdiagrammet; vi anbefaler at kontrollere pin-layoutet før idriftsættelse.
Sikkerhedsmeddelelse
Produktet er designet til at fungere med farlig spænding (op til 250 V AC). Installation og service må kun udføres med strømmen afbrudt og af en kvalificeret person.
Følg kravene til sikring og dimensionering af ledninger i henhold til gældende standarder og parametre for din applikation.
