Descrizione

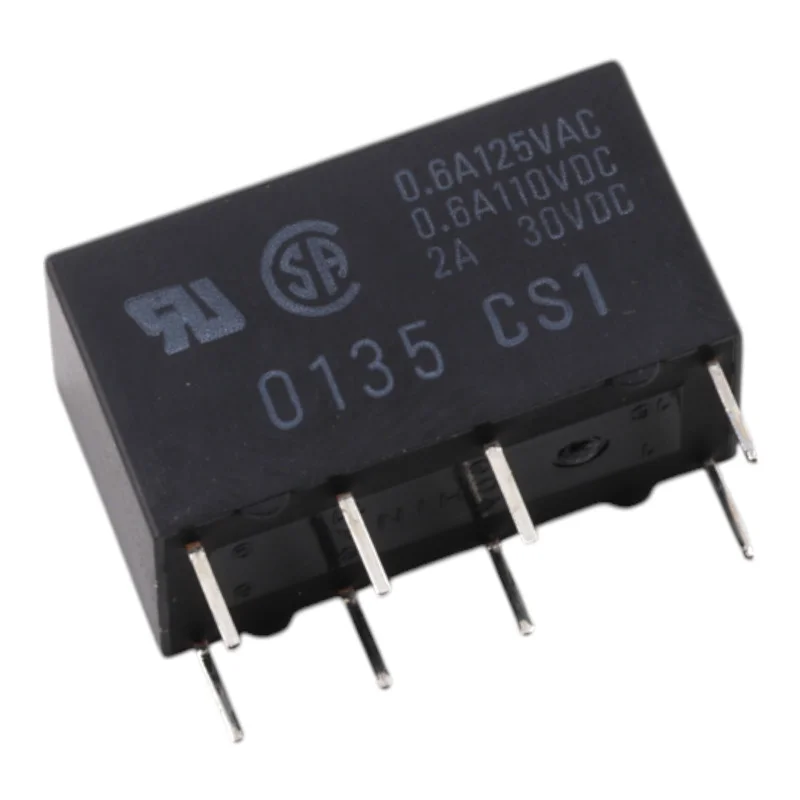

El relé de señal miniatura G5V-2, en su versión estándar, está diseñado para conmutación de baja potencia en circuitos de control y medición. Gracias a su configuración DPDT (2 contactos conmutados), permite la conmutación simultánea de dos ramas independientes cuando la bobina se alimenta a 24 V CC.
Especificaciones técnicas
Serie de modelos: G5V-2 (versión estándar)
Voltaje de la bobina: 24 V CC
Corriente nominal de la bobina (24 V CC): 20,8 mA
Resistencia de la bobina (24 V CC): 1152
Consumo de potencia de la bobina (estándar): 500 mW
Disposición de contactos: DPDT (2c)
Material de contacto: aleación de Ag + Au
Tipo de contacto: barra transversal bifurcada
Carga nominal (resistiva, estándar): 0,5 A a 125 V CA; 2 A a 30 V CC
Corriente nominal transmitida (estándar): 2 A
Tensión de conmutación máxima (estándar): 125 V CA, 125 V CC
Corriente de conmutación máxima (estándar): 2 A
Resistencia de contacto (estándar): 50 m máx.
Tiempo de conmutación: 7 ms máx.
Tiempo de apertura: 3 ms máx.
Resistencia de aislamiento: 1.000 M mín. (a 500 V CC)
Rigidez dieléctrica entre bobina y contactos: 1.000 V CA, 50/60 Hz durante 1 min
Rigidez dieléctrica entre contactos: 750 V CA, 50/60 Hz durante 1 min
Tensión soportada al impulso: 1.500 V (10 x 160 µs)
Vida mecánica: 15.000.000 ciclos de conmutación mín.
Vida eléctrica (estándar): 100.000 ciclos de conmutación mín.
Temperatura ambiente de funcionamiento (estándar): -25 °C a 65 °C (sin formación de hielo ni condensación)
Humedad ambiente de funcionamiento: 5% a 85%
Peso: 5g
Funciones y características
Dos contactos de conmutación (DPDT/2c) para uso universal en circuitos de señal y control
Contactos con aleación noble (Ag + Au-alloy) para parámetros estables a niveles de señal bajos
Tiempos de encendido y apagado definidos adecuados para una conmutación rápida en aplicaciones electrónicas
Aislamiento comprobado y parámetros dieléctricos para una separación segura de la bobina y los contactos
Ideal para
Sistemas de control y automatización
Tecnología de medición y conmutación de señales
Conmutación de baja potencia en electrónica industrial y de laboratorio
Aplicación de PCB que requiere contactos DPDT y una bobina de 24 V CC
Contenido del paquete
Relé G5V-2, 24 V CC, versión estándar
¿Por qué elegir este producto?
Parámetros de bobina claramente definidos para el diseño de la fuente de alimentación (24 V CC, 1152 )
Los contactos DPDT permiten conmutar dos ramas en un elemento
Sistema de contacto y material adecuado para aplicaciones de señalización.
Los valores de aislamiento y dieléctricos enumerados respaldan el diseño seguro del dispositivo.
Instrucciones de instalación y funcionamiento
Al diseñar el control de la bobina, tenga en cuenta la corriente nominal y la potencia de la bobina y los elementos de conmutación adecuados.
Para alcanzar la vida útil declarada, mantenga la carga conmutada dentro de los valores nominales y utilice una carga resistiva de acuerdo con la especificación.
En entornos con vibraciones y golpes, garantizar la fijación mecánica y el correcto enrutamiento de las juntas.
Aviso de seguridad
Al conmutar tensiones de 125 V CA o 125 V CC, es necesario seguir los principios de trabajo con tensiones peligrosas y garantizar distancias de aislamiento adecuadas en el dispositivo.
Realizar la instalación y el servicio con la energía desconectada y de acuerdo con los requisitos de las normas pertinentes para la aplicación.
