Descrizione

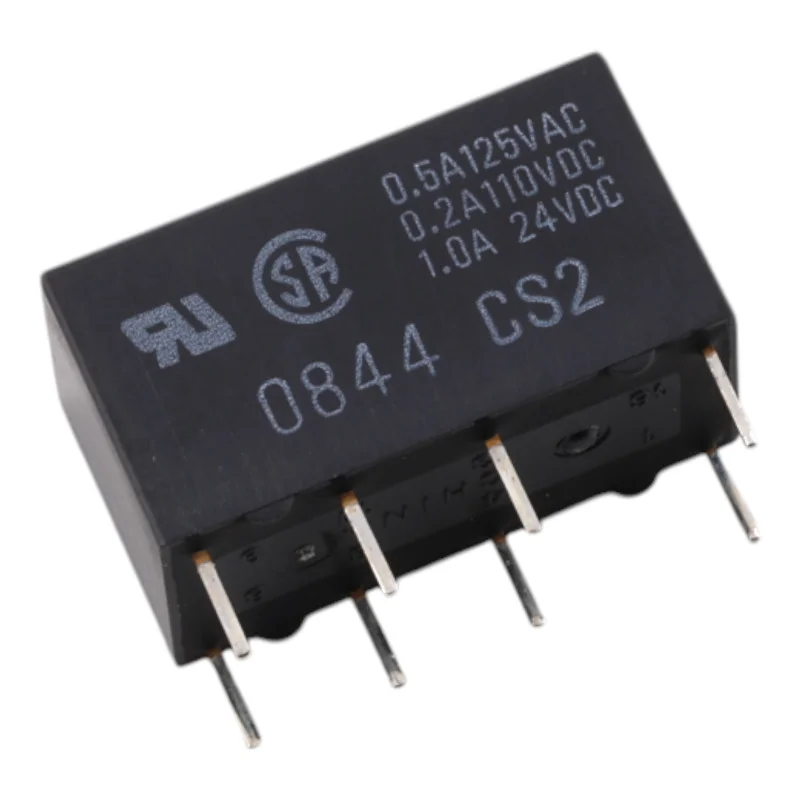

El Omron G5V-2-H1 es un relé de señal miniatura de alta sensibilidad, diseñado para conmutar potencias bajas y medias en circuitos de control y medición. Gracias a su bobina de 12 V CC y a sus contactos DPDT (2c), es ideal para aplicaciones que requieren un aislamiento galvánico fiable y la conmutación de dos circuitos independientes.
Especificaciones técnicas
Modelo: G5V-2-H1
Tipo de contacto: DPDT (2c)
Tensión nominal de la bobina: 12 V CC
Corriente nominal de la bobina: 12,5 mA
Resistencia de la bobina: 960
Consumo de bobina: aproximadamente 150 mW
Carga nominal de contacto (resistiva): 0,5 A a 125 V CA; 1 A a 24 V CC
Tensión máxima de conmutación: 125 V CA, 125 V CC
Corriente máxima de conmutación: 1 A
Material de contacto: aleación de Ag + Au
Resistencia de contacto (alta sensibilidad): 100 m máx.
Tiempo de conmutación: 7 ms máx.
Tiempo de apertura: 3 ms máx.
Resistencia de aislamiento: 1000 M mín. (a 500 V CC)
Rigidez dieléctrica entre bobina y contactos: 1000 V CA, 50/60 Hz durante 1 min
Rigidez dieléctrica entre contactos de la misma polaridad (Alta sensibilidad): 500 V CA, 50/60 Hz durante 1 min
Rigidez dieléctrica entre contactos de diferente polaridad: 1000 V CA, 50/60 Hz durante 1 min
Tensión soportada al impulso: 1500 V (10 x 160 µs)
Temperatura ambiente de funcionamiento: -25 °C a +70 °C (sin formación de hielo ni condensación)
Peso: aproximadamente 5 g
Funciones y características
Versión de alta sensibilidad para aplicaciones con potencia de excitación de bobina limitada
Contactos de conmutación dobles (2c) para conmutación simultánea o conmutación de dos circuitos
Disposición de barra transversal bifurcada para un contacto estable con señales bajas
Contactos con aleación Ag + Au para señales de conmutación y bajas corrientes
Aislamiento galvánico entre bobina y contactos
Ideal para
Módulos de control y automatización
Tecnología de medición y trayectorias de señales
Salidas de conmutación en circuitos de CC de baja tensión
Conmutación de cargas resistivas dentro de los límites especificados
Contenido del paquete
1 relé Omron G5V-2-H1, bobina 12 V CC
¿Por qué elegir este producto?
Diseño de relé de señal probado con contactos DPDT (2c)
Parámetros adecuados para aplicaciones de control precisas y de bajo consumo energético
Límites de conmutación definidos para cargas de CA y CC, incluido un voltaje de conmutación máximo de 125 V
Instrucciones de instalación y funcionamiento
Al diseñar, tenga en cuenta el tipo de carga (resistiva/inductiva) y utilice elementos de protección adecuados (por ejemplo, elemento RC, diodo, varistor) para limitar la sobretensión.
Tenga en cuenta el voltaje nominal de la bobina de 12 V CC y asegúrese de que haya una fuente de alimentación estable, incluida la polaridad correcta si es relevante para su cableado.
Para una confiabilidad a largo plazo, no exceda el voltaje y la corriente de conmutación máximos y verifique el aumento de temperatura en condiciones reales.
Aviso de seguridad
El relé puede conmutar tensiones de hasta 125 V CA/CC; trabajar con tensiones peligrosas requiere competencia profesional y el cumplimiento de las normas aplicables.
Antes de manipularlo, desconecte el dispositivo de la fuente de alimentación y verifique que no haya tensión.
Asegúrese de que haya distancias de aislamiento y blindaje suficientes según la aplicación específica.
