Descrizione

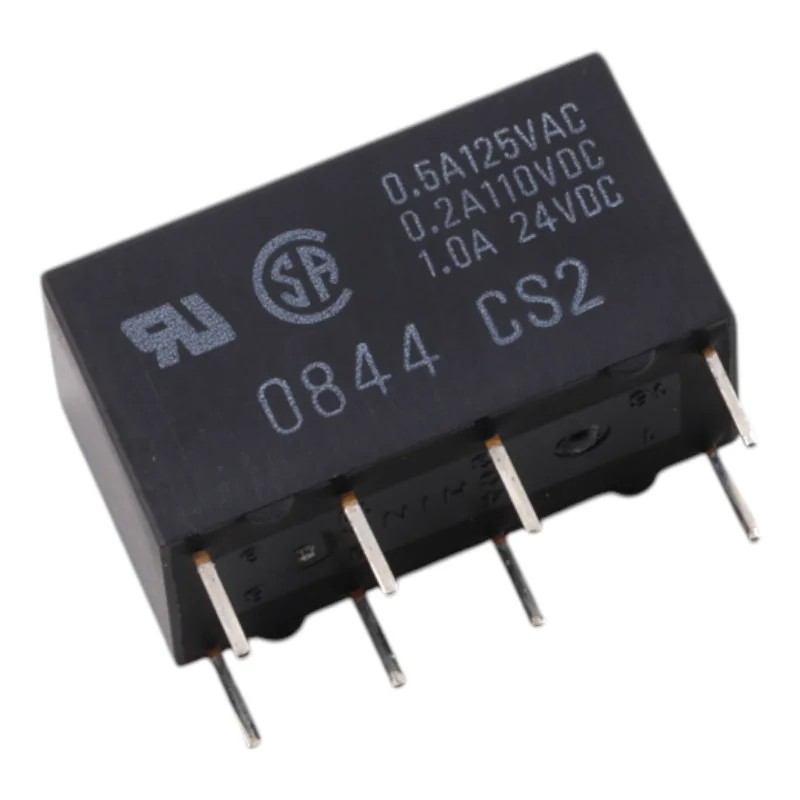

Omron G5V-2-H1 je miniatúrne signálové relé vo verzii High-sensitivity, určené na spínanie nízkych až stredných výkonov v riadiacich a meracích obvodoch. Vďaka cievke 12 V DC a kontaktom DPDT (2c) je vhodné pre aplikácie, kde je požadované spoľahlivé galvanické oddelenie a prepínanie dvoch nezávislých obvodov.
Technické špecifikácie
Model: G5V-2-H1
Typ kontaktov: DPDT (2c)
Menovité napätie cievky: 12 V DC
Menovitý prúd cievky: 12,5 mA
Odpor cievky: 960
Spotreba cievky: približne 150 mW
Menovité zaťaženie kontaktov (rezistívne): 0,5 A pri 125 V AC; 1 A pri 24 V DC
Maximálne spínané napätie: 125 V AC, 125 V DC
Maximálny spínaný prúd: 1 A
Kontaktný materiál: Ag + Au zliatina
Kontaktný odpor (High-sensitivity): 100 m max.
Doba zopnutia: 7 ms max.
Doba rozopnutia: 3 ms max.
Izolačný odpor: 1000 M min. (pri 500 V DC)
Dielektrická pevnosť medzi cievkou a kontaktmi: 1000 V AC, 50/60 Hz počas 1 min
Dielektrická pevnosť medzi kontaktmi rovnakej polarity (High-sensitivity): 500 V AC, 50/60 Hz po dobu 1 min
Dielektrická pevnosť medzi kontaktmi rôznej polarity: 1000 V AC, 50/60 Hz počas 1 min
Impulzné výdržné napätie: 1500 V (10 x 160 µs)
Prevádzková teplota okolia: -25 °C až +70 °C (bez námrazy a kondenzácie)
Hmotnosť: približne 5 g
Funkcie a vlastnosti
Verzia High-sensitivity pre aplikácie s obmedzeným príkonom budenia cievky
Dvojité prepínacie kontakty (2c) pre súčasné spínanie alebo prepínanie dvoch obvodov
Krížové usporiadanie kontaktov (bifurcated crossbar) pre stabilný kontakt pri nízkych signáloch
Kontakty so zliatinou Ag + Au pre spínanie signálov a nízkych prúdov
Galvanické oddelenie medzi cievkou a kontaktmi
Ideálne pre
Riadiace a automatizačné moduly
Meraciu techniku a signálové cesty
Prepínanie výstupov v nízkonapäťových DC obvodoch
Spínanie rezistívnych záťaží v rámci uvedených limitov
Obsah balenia
1 ks relé Omron G5V-2-H1, cievka 12 V DC
Prečo zvoliť tento produkt
Overená konštrukcia signálového relé s kontaktmi DPDT (2c)
Parametre vhodné pre presné a nízkoenergetické riadiace aplikácie
Definované spínacie limity pre AC aj DC záťaže vrátane maximálneho spínaného napätia 125 V
Pokyny na inštaláciu a prevádzku
Pri návrhu zohľadnite typ záťaže (rezistívne / induktívne) a použite vhodné ochranné prvky (napr. RC člen, diódu, varistor) pre obmedzenie prepätia
Dodržte menovité napätie cievky 12 V DC a zaistite stabilné napájanie vrátane správnej polarity, pokiaľ je relevantné pre Vaše zapojenie
Pre dlhodobú spoľahlivosť neprekračujte maximálne spínané napätie a prúd a overte oteplenie v reálnych podmienkach
Bezpečnostné upozornenie
Relé môže spínať napätie až 125 V AC/DC; práca s nebezpečným napätím vyžaduje odbornú spôsobilosť a dodržanie platných noriem
Pred manipuláciou odpojte zariadenie od napájania a overte neprítomnosť napätia
Zaistite dostatočné izolačné vzdialenosti a krytovanie podľa konkrétnej aplikácie
