Descrizione

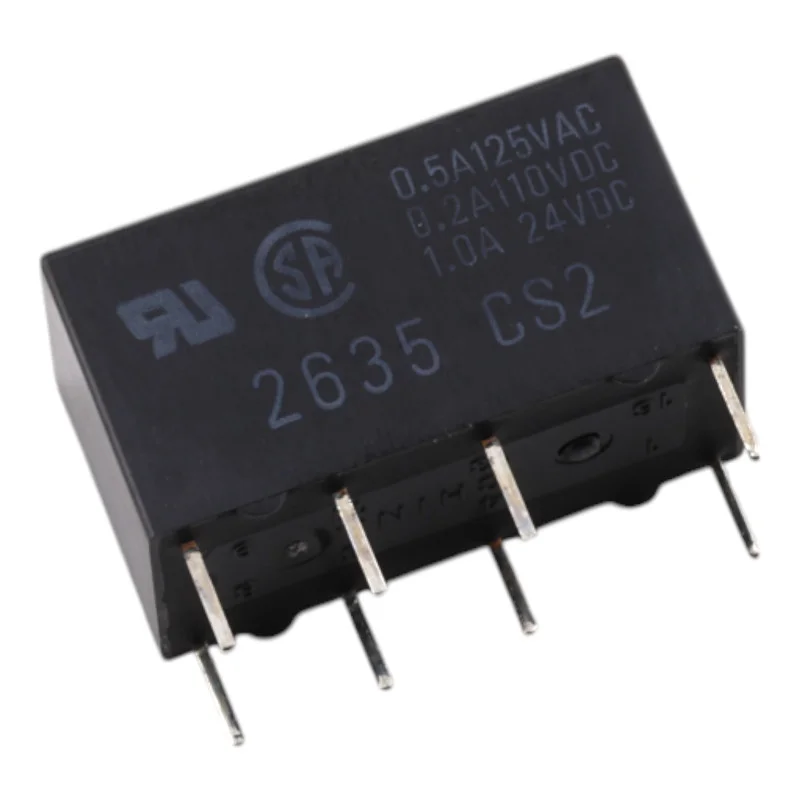

Omron G5V-2-H1 är ett miniatyrsignalrelä för kretskortsmontering med en 5 V DC-spole i högkänslighetsversion. Tack vare DPDT-kontakterna (2c) är det lämpligt för att koppla två oberoende kretsar i styr-, mät- och kommunikationsapplikationer där låg spolströmförbrukning krävs.
Tekniska specifikationer
Modell: G5V-2-H1
Relätyp: signalrelä för kretskort
Kontaktanordning: DPDT (2c)
Spolspänning: 5 V DC
Spolens märkström: 30 mA
Spolmotstånd: 166,7
Spolens strömförbrukning: cirka 150 mW
Kontaktmaterial: Ag + Au-legering
Kontakttyp: tvådelad tvärstång
Nominell belastning (resistiv belastning): 0,5 A vid 125 VAC; 1 A vid 24 VDC
Nominell kontinuerlig kontaktström: 2 A
Max. kopplingsspänning: 125 VAC, 125 VDC
Max. brytström: 1 A
Omkopplingstid: max. 7 ms
Öppningstid: max. 3 ms
Kontaktmotstånd: max. 100 m
Isolationsresistans: min. 1000 M (vid 500 VDC)
Dielektrisk styrka (spole-kontakter): 1000 VAC, 50/60 Hz i 1 min
Dielektrisk styrka (kontakter med samma polaritet): 500 VAC, 50/60 Hz i 1 min
Dielektrisk styrka (kontakter med olika polaritet): 1000 VAC, 50/60 Hz i 1 min
Stötspänning: 1500 V (10 x 160 µs)
Omgivningstemperatur vid drift: -25 °C till +70 °C (utan isbildning och kondens)
Omgivningsfuktighet vid drift: 5 % till 85 %
Vikt: cirka 5 g
Funktioner och egenskaper
Högkänslig version för minskad spolens strömförbrukning samtidigt som reläets funktionella parametrar bibehålls
DPDT-kontakter möjliggör samtidig omkoppling av två kretsar
Kontakter i au-legering för pålitlig signalväxling vid låga nivåer
Definierade isolerings- och dielektriska parametrar för användning i styrkretsar
Idealisk för
Styr- och logikkretsar inom industriell elektronik
Mät- och testutrustning
Kommunikations- och signalmoduler
Omkoppling av lågspännings-likströmskretsar och resistiva växelströmsbelastningar inom nominella värden
Paketinnehåll
Relä Omron G5V-2-H1, 5 V DC (högkänslig)
Varför välja den här produkten?
Verifierad relätyp med definierade spol- och kontaktparametrar
DPDT-design för universell användning i signal- och styrapplikationer
Högkänslig variant med lägre spolförbrukning
Kontaktmaterial Ag + Au-legering lämplig för signalomkoppling
Installations- och bruksanvisning
Observera den nominella spolspänningen på 5 V DC och rätt polaritet enligt kretskortets kopplingar.
För att koppla induktiva laster, använd lämplig överspänningsskydd (. diod för likström, RC-element/varistor för växelström)
Respektera nominella värden för resistiva belastningar och verifiera lämpligheten för den specifika kopplade belastningen under verkliga förhållanden.
Säkerhetsmeddelande
Det finns risk för elektriska stötar vid växling mellan 125 VAC/125 VDC och högre strömstyrkor; installationen bör endast utföras av en kvalificerad person.
Säkerställ tillräckliga isolationsavstånd på kretskortet och följ säkra konstruktionsprinciper för arbete med farliga spänningar.
