Descrizione

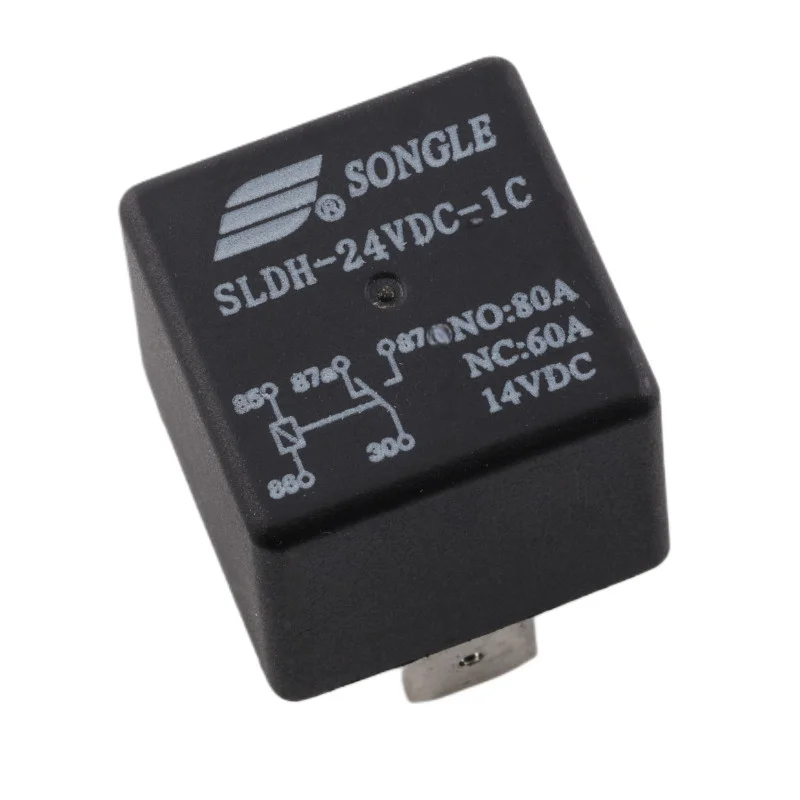

A Songle SLDH-24VDC-1C relé egy nagy teljesítményű, váltóérintkezős (SPDT) autóipari relé, amely akár 80 A terhelések kapcsolására is alkalmas 14 V DC feszültségen. Ideális autóipari technológiában, teljesítménymodulokban és ipari berendezésekben található teljesítmény- és kapcsolóáramkörökhöz. Hosszú élettartam, nagy megbízhatóság, valamint hőmérséklet- és mechanikai behatásokkal szembeni ellenállás jellemzi.
Műszaki adatok
Modell: SLDH-24VDC-1C
Érintkező típusa: 1× váltóérintkező (SPDT, 5 tűs)
Tekercsfeszültség: 24 V DC
Névleges érintkezőáram: NO: 80 A / NC: 60 A (14 V DC esetén)
Érintkező anyaga: AgCdO, AgSnO, AgNi
Maximális kapcsolási feszültség: 30 V DC / 250 V AC
Maximális kapcsolási áram: 70 A (14 V DC)
Maximális kapcsolási teljesítmény: 980 W
Tekercs ellenállása: 320 ±10% (20 °C-on)
Névleges tekercsáram: 75 mA
Névleges tekercs teljesítményfelvétel: kb. 1,8 W
Felhúzófeszültség: 16,8 V DC
Kiesési feszültség: 2,4 V DC
Szigetelési ellenállás: 100 M (500 V DC esetén)
Átütési szilárdság: 500 V AC / 1 perc
Kapcsolási idő: 10 ms
Nyitási idő: 10 ms
Üzemi hőmérséklet: 40 °C és +125 °C között
Rezgésállóság: 10-55 Hz, 1,5 mm
Elektromos élettartam: 1×10 ciklus (14 V DC, 40 A esetén)
Mechanikai élettartam: 1×10 ciklus
Méretek: 28,5 × 28,5 × 25,3 mm
Súly: körülbelül 30 g
Tanúsítvány: RoHS-kompatibilis
Funkciók és jellemzők
Nagy kapcsolási kapacitás, akár 80 A 14 V DC feszültségnél
Univerzális 5 tűs kialakítás (NO/NC érintkező)
Magas hőmérséklettel és rezgéssel szembeni ellenállás
Gyors válaszidő és rövid kapcsolási idő
Megbízható működés még nehéz körülmények között is
Robusztus kialakítás, alkalmas autóipari és ipari alkalmazásokhoz
Ideális a következőkhöz:
Autóipari rendszerek (szivattyúk, ventilátorok, fűtőberendezések, világítás)
Tápellátás és tápmodulok
Vezérlőegységek és automatizálási berendezések
Nagyáramú egyenáramú áramkörök
A csomag tartalma
1× SLDH-24VDC-1C relé
Miért válassza ezt a terméket?
Akár 80 A-es nagy teljesítmény igényes alkalmazásokhoz
Üzemi hőmérséklet-tartomány 40 °C és +125 °C között
Megbízható működés hosszú élettartammal
A Songle Relay márka minőségi kidolgozása
Ellenőrzött kompatibilitás a hagyományos 5 tűs aljzatokkal
