Descrizione

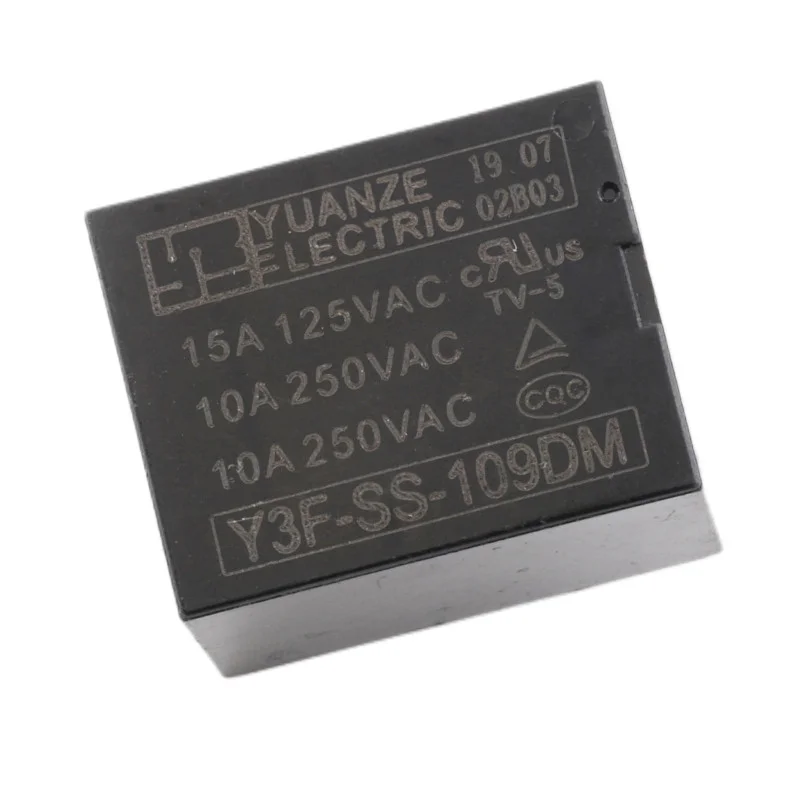

Il relè elettromeccanico Y3F-SS-109DM è progettato per la commutazione di carichi mediante un segnale di controllo a bassa tensione di 9 V CC. È adatto per applicazioni comuni in alimentatori, unità di controllo, automazione e commutazione di circuiti di rete e CC, mantenendo i parametri nominali dei contatti.
Specifiche tecniche
Modello: Y3F-SS-109DM
Tipo: relè di potenza elettromeccanico, THT
Numero di pin: 4
Tipo di contatto: 1× scambio (SPDT, 1 Form C)
Tensione di controllo della bobina: 9 V CC
Tensione di commutazione (contatti): 250 V CA
Corrente di commutazione massima: 10 A
Resistenza della bobina: 406
Dimensioni: 19,6 × 15,4 × 15,5 mm
Funzioni e caratteristiche
Isolamento galvanico della parte di controllo (bobina) dalla parte di commutazione (contatti)
Adatto per la commutazione di carichi sia AC che DC entro i parametri nominali dei contatti
Montaggio passante nel PCB (THT) per un fissaggio meccanico solido
Contenuto della confezione
1× relè Y3F-SS-109DM
Avviso di sicurezza
In caso di commutazione da 230 a 250 V CA sussiste il rischio di scossa elettrica; eseguire l’installazione e il collegamento solo con l’alimentazione elettrica scollegata.
Rispettare le distanze di isolamento sul PCB e utilizzare protezioni e schermature appropriate in base al carico commutato.
Non superare la tensione e la corrente nominali dei contatti; utilizzare un’adeguata soppressione per carichi induttivi.
