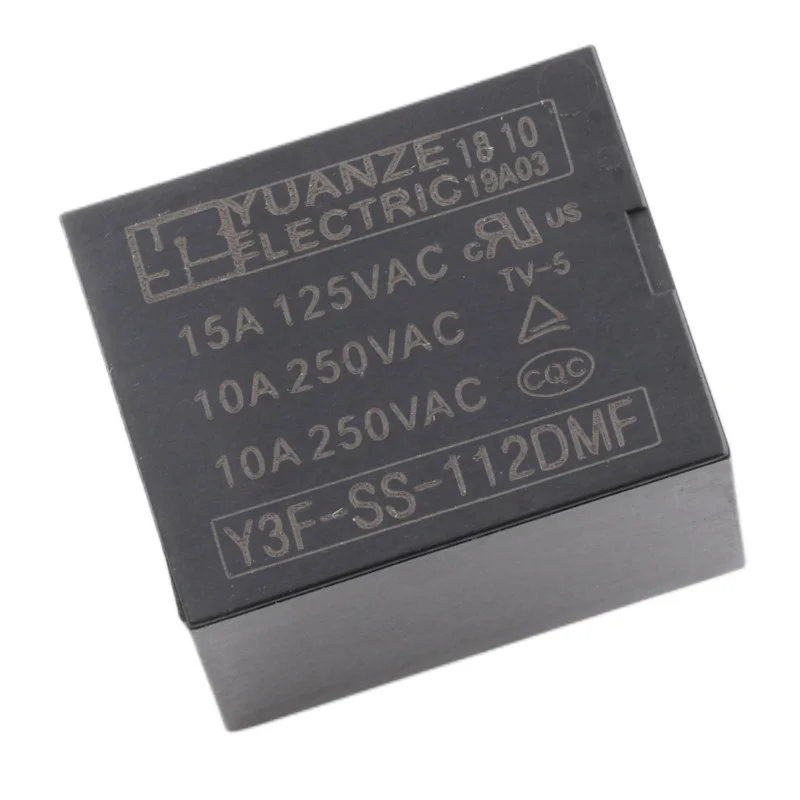

El relé electromecánico Y3F-SS-112DMF con una bobina de 12 V CC está diseñado para conmutar cargas de hasta 10 A. Adecuado para aplicaciones comunes en circuitos de control, distribución de energía y automatización, donde se requiere aislamiento galvánico de la parte de control de la carga conmutada.
Especificaciones técnicas
Modelo: Y3F-SS-112DMF
Tipo de relé: electromecánico, de potencia
Tipo de contacto: 1× conmutador (SPDT / 1 Forma C)
Tensión de control de la bobina: 12 V CC
Tensión de conmutación: 250 V CA
Corriente de conmutación máxima: 10 A
Número de pines: 4
Dimensiones: 19,6 × 15,4 × 15,5 mm
Funciones y características
Aislamiento galvánico entre bobina y contactos para un diseño de circuito de control más seguro
Contactos adecuados para conmutar cargas de CA de hasta 250 V CA a corrientes de hasta 10 A
Diseño compacto para montaje en PCB
El contacto de conmutación permite funciones tanto NA como NC dependiendo del cableado.
Contenido del paquete
1 relé Y3F-SS-112DMF
Aviso de seguridad
Existe riesgo de descarga eléctrica al cambiar la tensión de red de 230250 V CA; realice el montaje y la conexión únicamente cuando la fuente de alimentación esté desconectada.
Mantenga distancias de aislamiento suficientes en la PCB y utilice cables y fusibles adecuados para la corriente de conmutación.
Al conmutar cargas inductivas (motores, bobinas, transformadores), utilice un sistema de supresión de interferencias adecuado para limitar la formación de arcos eléctricos en los contactos y las interferencias.
