Descrizione

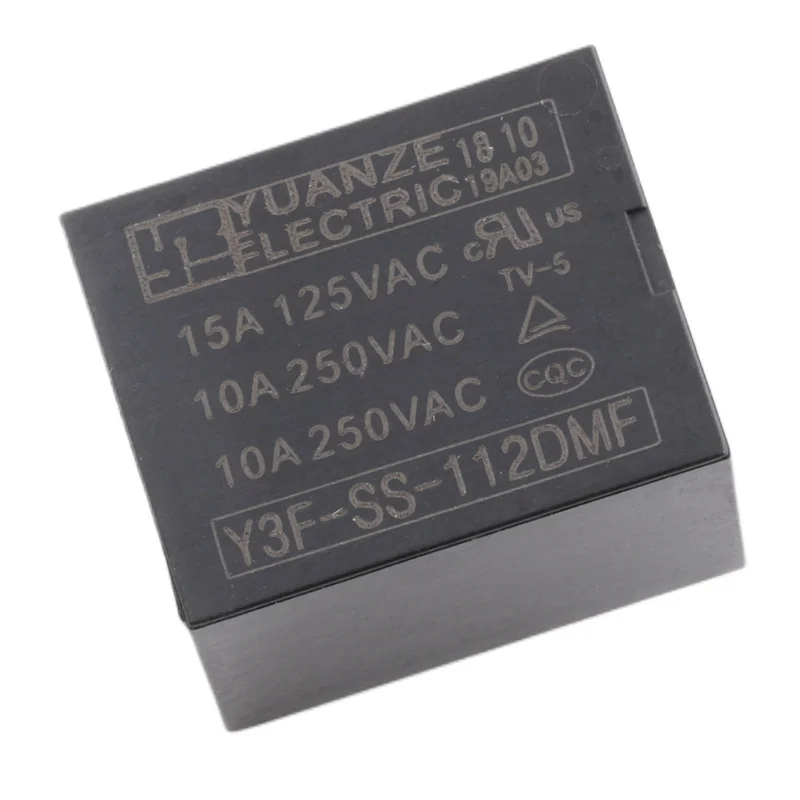

Il relè elettromeccanico Y3F-SS-112DMF con bobina da 12 V CC è progettato per la commutazione di carichi fino a 10 A. Adatto alle comuni applicazioni nei circuiti di controllo, nella distribuzione di energia e nell’automazione, dove è richiesto l’isolamento galvanico della parte di controllo dal carico commutato.
Specifiche tecniche
Modello: Y3F-SS-112DMF
Tipo di relè: elettromeccanico, di potenza
Tipo di contatto: 1× scambio (SPDT / 1 Form C)
Tensione di controllo della bobina: 12 V CC
Tensione di commutazione: 250 V CA
Corrente di commutazione massima: 10 A
Numero di pin: 4
Dimensioni: 19,6 × 15,4 × 15,5 mm
Funzioni e caratteristiche
Isolamento galvanico tra bobina e contatti per una progettazione più sicura del circuito di controllo
Contatti adatti alla commutazione di carichi AC fino a 250 V AC a correnti fino a 10 A
Design compatto per il montaggio su PCB
Il contatto di commutazione consente sia funzioni NO che NC a seconda del cablaggio
Contenuto della confezione
1× relè Y3F-SS-112DMF
Avviso di sicurezza
In caso di commutazione della tensione di rete da 230 a 250 V CA sussiste il rischio di scossa elettrica; eseguire il montaggio e il collegamento solo con l’alimentazione elettrica scollegata.
Mantenere distanze di isolamento sufficienti sul PCB e utilizzare fili e fusibili adatti alla corrente di commutazione.
Quando si commutano carichi induttivi (motori, bobine, trasformatori), utilizzare un’adeguata soppressione delle interferenze per limitare la formazione di archi sui contatti e le interferenze.
