Descrizione

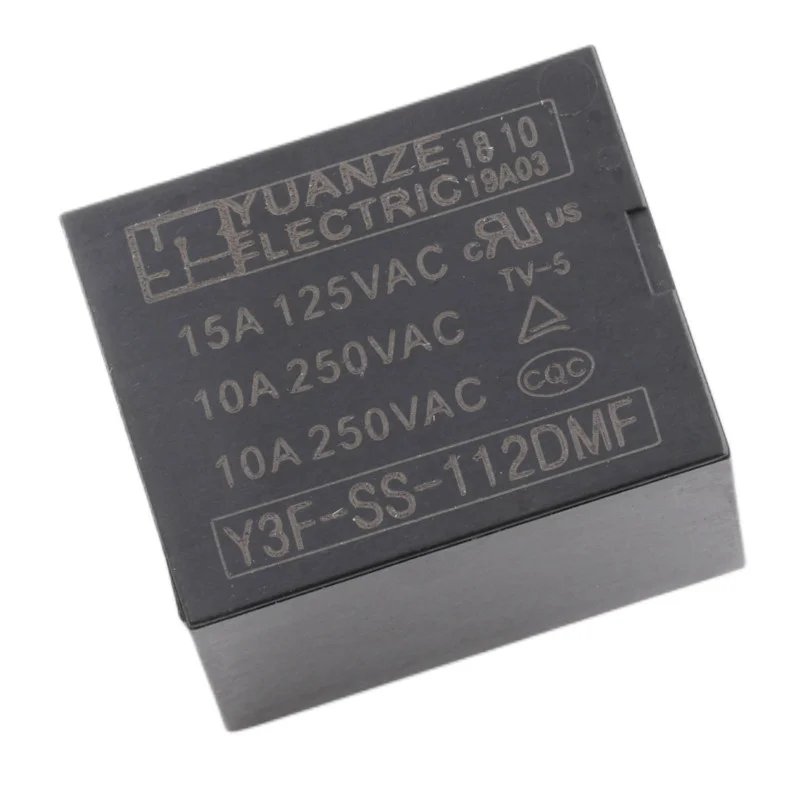

Det elektromekaniske relæ Y3F-SS-112DMF med en 12 V DC-spole er designet til at skifte belastninger op til 10 A. Velegnet til almindelige anvendelser i styrekredsløb, strømfordeling og automation, hvor galvanisk adskillelse af styredelen fra den skiftede belastning er påkrævet.
Tekniske specifikationer
Model: Y3F-SS-112DMF
Relætype: elektromekanisk, strøm
Kontakttype: 1× skiftekontakt (SPDT / 1 Form C)
Spolestyringsspænding: 12 V DC
Skiftespænding: 250 V AC
Maks. koblingsstrøm: 10 A
Antal stifter: 4
Dimensioner: 19,6 × 15,4 × 15,5 mm
Funktioner og egenskaber
Galvanisk isolation mellem spole og kontakter for mere sikkert design af styrekredsløb
Kontakter egnede til at skifte AC-belastninger op til 250 V AC ved strømme op til 10 A
Kompakt design til printkortmontering
Skiftekontakten muliggør både NO- og NC-funktioner afhængigt af ledningsføringen.
Pakkens indhold
1× relæ Y3F-SS-112DMF
Sikkerhedsmeddelelse
Der er risiko for elektrisk stød ved skift af netspændingen på 230-250 V AC; udfør kun montering og tilslutning, når strømforsyningen er afbrudt.
Overhold tilstrækkelig isolationsafstand på printkortet, og brug ledninger og sikringer, der er klassificeret til skiftestrømmen.
Ved kobling af induktive belastninger (motorer, spoler, transformere) skal der anvendes passende støjdæmpning for at begrænse lysbuer på kontakterne og støj.
