Descrizione

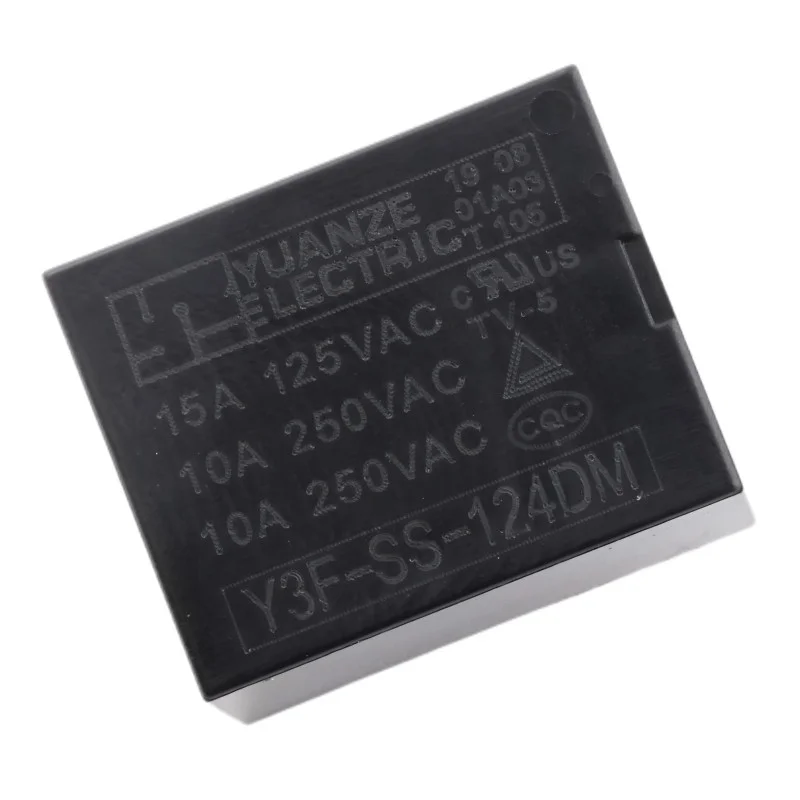

Y3F-SS-124DM è un relè di potenza compatto per montaggio su PCB, progettato per la commutazione di carichi in circuiti di potenza e controllo. Grazie alla bobina da 24 V CC e al contatto NA, è adatto per l’isolamento galvanico della parte di controllo dalla parte commutata e per la commutazione di carichi di rete e a bassa tensione entro i parametri nominali.
Specifiche tecniche
Modello: Y3F-SS-124DM
Design: relè per montaggio su PCB, 4 pin
Tipo di contatto: SPST-NO (1× normalmente aperto, NO)
Tensione di controllo della bobina: 24 V CC
Consumo bobina: 0,36 W
Resistenza della bobina: 1600
Tensione di commutazione: fino a 250 V CA
Corrente di commutazione massima: 10 A
Resistenza di isolamento: 100 M (tipicamente a 500 V CC)
Temperatura di esercizio: da -40°C a +85°C
Dimensioni: 19,6 × 15,4 × 15,5 mm
Funzioni e caratteristiche
Isolamento galvanico tra bobina e contatto per un controllo sicuro della sezione di potenza
Dimensioni compatte adatte all’installazione di PCB ad alta densità
Semplice commutazione del carico tramite contatto NO (si chiude dopo che la tensione è applicata alla bobina)
Adatto per la commutazione di carichi resistivi entro i parametri nominali
Contenuto della confezione
1× relè Y3F-SS-124DM
Avviso di sicurezza
In caso di commutazione da 230 a 250 V CA sussiste il rischio di scossa elettrica; eseguire l’installazione e il collegamento solo con l’alimentazione elettrica scollegata.
Rispettare le distanze di isolamento sul PCB e progettare le larghezze appropriate dei percorsi conduttivi per la corrente commutata.
Per carichi induttivi (motori, bobine, trasformatori), utilizzare elementi di protezione adeguati (ad esempio elemento RC, varistore, snubber) per limitare sovratensioni e bruciature dei contatti.
Non superare la tensione e la corrente nominali dei contatti; a temperature più elevate e con carichi induttivi è necessario valutare la riduzione della capacità di carico.
