Descrizione

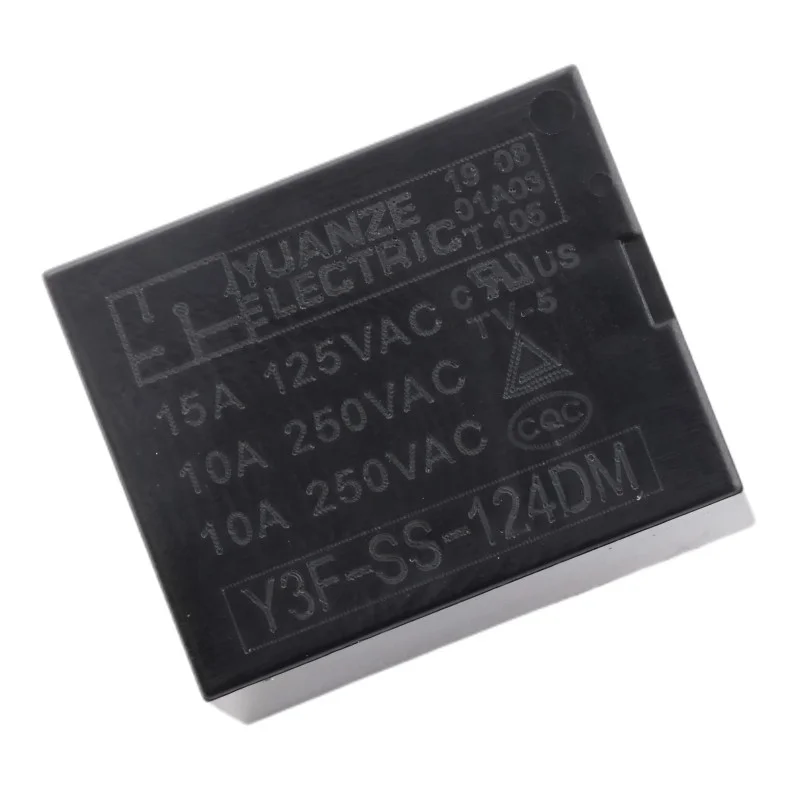

El Y3F-SS-124DM es un relé de potencia compacto para montaje en PCB, diseñado para conmutar cargas en circuitos de potencia y control. Gracias a su bobina de 24 V CC y su contacto NA, es adecuado para el aislamiento galvánico entre la parte de control y la parte conmutada, así como para conmutar cargas de red y de baja tensión dentro de los parámetros nominales.
Especificaciones técnicas
Modelo: Y3F-SS-124DM
Diseño: Relé de montaje en PCB, 4 pines
Tipo de contacto: SPST-NO (1× normalmente abierto, NO)
Tensión de control de la bobina: 24 V CC
Consumo de la bobina: 0,36 W
Resistencia de la bobina: 1600
Tensión de conmutación: hasta 250 V CA
Corriente de conmutación máxima: 10 A
Resistencia de aislamiento: 100 M (normalmente a 500 V CC)
Temperatura de funcionamiento: -40°C a +85°C
Dimensiones: 19,6 × 15,4 × 15,5 mm
Funciones y características
Aislamiento galvánico entre bobina y contacto para un control seguro de la sección de potencia
Dimensiones compactas adecuadas para instalaciones de PCB densas
Conmutación de carga simple mediante contacto NA (se cierra después de aplicar voltaje a la bobina)
Adecuado para conmutar cargas resistivas dentro de los parámetros nominales.
Contenido del paquete
1 relé Y3F-SS-124DM
Aviso de seguridad
Existe riesgo de descarga eléctrica al conmutar entre 230 y 250 V CA; realice la instalación y la conexión únicamente cuando la fuente de alimentación esté desconectada.
Observe las distancias de aislamiento en la PCB y diseñe los anchos apropiados de las rutas conductoras para la corriente conmutada.
Para cargas inductivas (motores, bobinas, transformadores), utilice elementos de protección adecuados (por ejemplo, elemento RC, varistor, amortiguador) para limitar la sobretensión y la quema de contactos.
No exceda la tensión y corriente nominal de los contactos; a temperaturas superiores y con cargas inductivas, es necesario considerar reducir la capacidad de carga.
