Descrizione

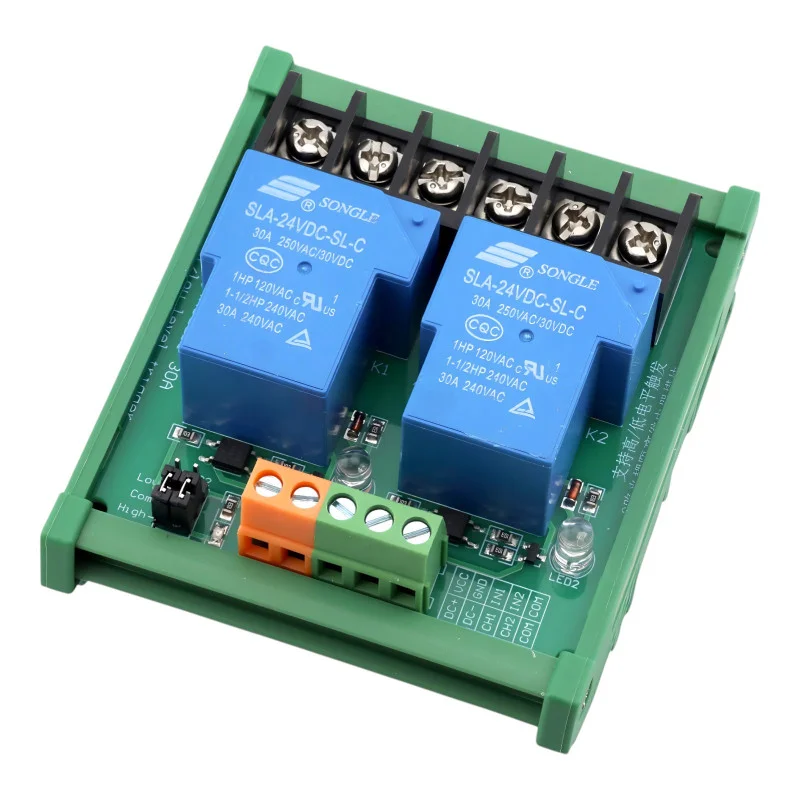

Module relais professionnel à deux canaux avec relais de type SLA-24VDC-SL-C et isolation galvanique par optocoupleurs. Ce module est conçu pour la commutation d’appareils fonctionnant sous une tension jusqu’à 250 V AC ou 30 V DC et un courant jusqu’à 30 A. Grâce à sa prise en charge des seuils de déclenchement haut et bas (High/Low Trigger), il convient à une large gamme d’applications en automatisation, domotique ou systèmes PLC industriels. Sa conception robuste, permettant un montage sur rail DIN, garantit une installation facile et un fonctionnement fiable.
Spécifications techniques
Tension d’alimentation : 24 V CC
Type de relais : SLA-24VDC-SL-C
Nombre de canaux : 2
Courant de commutation maximal : 30 A
Tension de commutation maximale : 250 V CA / 30 V CC
Courant de commande : env. 50 mA
Mode de déclenchement : niveau logique bas ou haut (déclenchement bas/haut)
Durée de vie du relais :> 100 000 cycles de commutation
Isolation galvanique : optocoupleurs sur chaque canal
Matériau du circuit imprimé : circuit imprimé double face FR-4
Dimensions : 87 × 72 × 47 mm
Poids : 95 g
Protection : IP20 (convient aux environnements secs et propres ou au montage dans une armoire électrique)
Montage : rail DIN 35 mm
Câblage des relais de sortie
COM contact commun du relais
NO (Normalement ouvert) se ferme lorsque le relais est activé
NC (Normalement Fermé) s’ouvre lorsque le relais est activé
Exemple de connexion : Connectez le fil de phase au contact COM et le dispositif de sortie à NO pour une commutation classique lorsque le relais est activé.
Fonctions et caractéristiques
Mode de déclenchement HAUT/BAS sélectionnable pour une compatibilité universelle
Isolation par optocoupleur assurant une haute immunité aux interférences et une séparation sûre des circuits
Chaque canal avec indication de commutation LED
Capacité à commuter des charges élevées jusqu’à 30 A
Construction sûre avec des joints isolants et conforme aux normes internationales
Montage sur rail DIN installation rapide et sécurisée dans l’armoire électrique
Température de fonctionnement : 40 à +85 °C
Idéal pour
Systèmes PLC et d’automatisation dans l’industrie
Commande des pompes, des ventilateurs et de l’éclairage dans les installations intelligentes
Maisons intelligentes et projets électroniques
Développement et test de circuits de commande dans les applications IoT et industrielles
Contenu de l’emballage
Module relais 2 canaux 24 V (1 × 2) avec optocoupleur et montage sur rail DIN
Pourquoi choisir ce produit ?
Relais puissant SLA-24VDC-SL-C avec une capacité de commutation élevée jusqu’à 30 A
Isolation sécurisée grâce à l’utilisation d’optocoupleurs sur chaque canal
Option de déclenchement haut/bas compatible avec la plupart des automates programmables et microcontrôleurs
Conception robuste en matériau FR-4 pour une longue durée de vie
Montage facile sur rail DIN pour un déploiement rapide dans une armoire électrique
