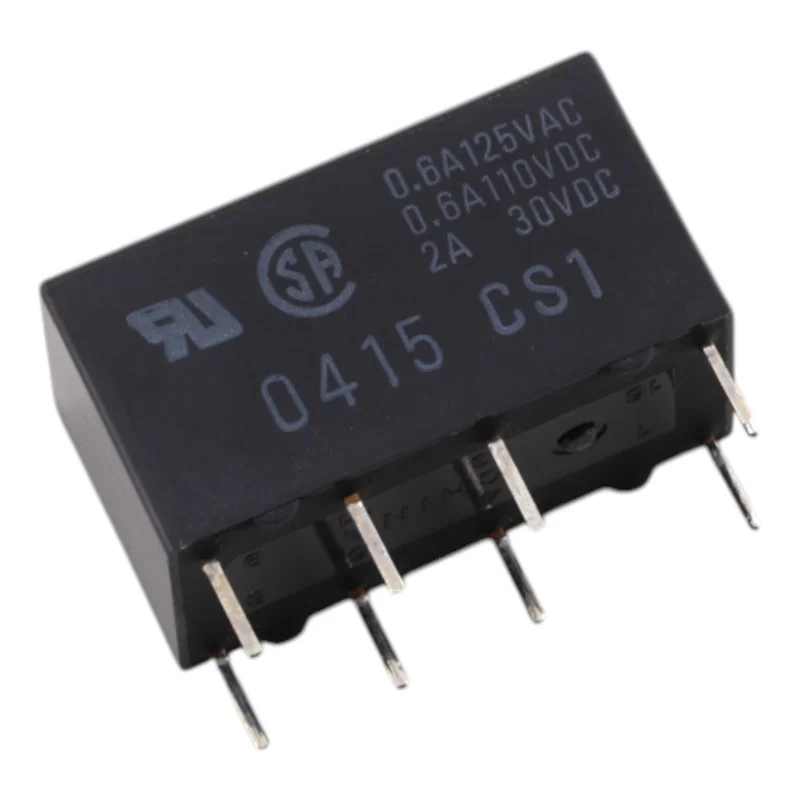

Das Miniatur-Signalrelais Omron G5V-2 in Standardausführung ist für das Schalten von niedrigen bis mittleren Lasten in Steuerungs- und Automatisierungsschaltungen ausgelegt. Dank der DPDT-Konfiguration (2× Wechslerkontakt) eignet es sich zum Schalten zweier unabhängiger Signalzweige oder zur galvanischen Trennung von Steuer- und Leistungsteilen.
Technische Spezifikationen
Modellreihe: G5V-2
Ausführung: Standard
Nennspannung der Spule: 12 V Gleichstrom
Kontaktkonfiguration: DPDT (2c), 2× Wechsler
Bemessungskontaktlast (ohmsche Last): 0,5 A bei 125 V AC; 2 A bei 30 V DC
Bemessungsdauerkontaktstrom: 2 A
Maximale Schaltspannung: 125 V AC, 125 V DC
Maximaler Schaltstrom: 2 A
Nennstrom der Spule (12 V, Standard): 41,7 mA
Spulenwiderstand (12 V, Standard): 288
Leistungsaufnahme der Spule (Standard): 500 mW
Schaltspannung: max. 75 % der Nennspannung (bei 23 °C)
Durchschlagspannung: min. 5 % der Nennspannung (bei 23 °C)
Maximale Spulenspannung: 120 % der Nennspannung (bei 23 °C)
Kontaktwiderstand (Anfangswert, Standardwert): max. 50 m
Schaltzeit: max. 7 ms
Öffnungszeit: max. 3 ms
Isolationswiderstand: min. 1000 M (bei 500 VDC)
Durchschlagsfestigkeit zwischen Spule und Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit zwischen den Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
Mechanische Lebensdauer: min. 15.000.000 Schaltvorgänge
Elektrische Lebensdauer (Standard): min. 100.000 Schaltzyklen
Betriebstemperatur (frost- und kondensationsfrei, Standard): -25 °C bis +65 °C
Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
Gewicht: 5 g
Funktionen und Merkmale
DPDT-Kontaktanordnung zum Schalten zweier Stromkreise
Geeignet zum Schalten von ohmschen Lasten in Wechsel- und Gleichstromkreisen innerhalb der angegebenen Grenzen
Schnelle Reaktionszeiten für Steuerungs- und Signalanwendungen
Galvanische Trennung zwischen Spule und Kontakten
Ideal für
Steuerungs- und Automatisierungssysteme
Schaltsignale und kleinere Lasten in der Industrieelektronik
Schnittstelle zwischen Logik (12 V DC) und Schaltkreis
Mess- und Prüfgeräte
Packungsinhalt
Relais G5V-2, 12 V DC, Standardausführung
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Schaltparameter für Wechsel- und Gleichstromlasten
Das DPDT-Design ermöglicht den universellen Einsatz in Schaltanwendungen.
Verifizierte elektrische Isolationsparameter und Lebensdauerwerte
Installations- und Bedienungsanleitung
Bei der Auslegung ist die Art der Last (ohmsche/induktive Last) zu berücksichtigen und geeignete Schutzelemente (z. B. RC-Element, Varistor, Diode für Gleichstromspulen im externen Stromkreis) zu verwenden.
Beachten Sie die Nennspulenspannung von 12 V DC und die maximalen Spulenspannungsgrenzen.
Für einen langfristig zuverlässigen Betrieb sollten die Schaltbedingungen (Stromstärke, Spannung, Schaltfrequenz, Temperatur) in einer realen Anwendung überprüft werden.
Sicherheitshinweis
Beim Schalten von 125 V Wechselstrom oder 125 V Gleichstrom können gefährliche Spannungen auftreten. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und gemäß den geltenden Normen durchgeführt werden.
Sorgen Sie für ausreichende Isolationsabstände auf der Leiterplatte und eine geeignete Abschirmung gemäß den Anwendungsanforderungen.
