Descrizione

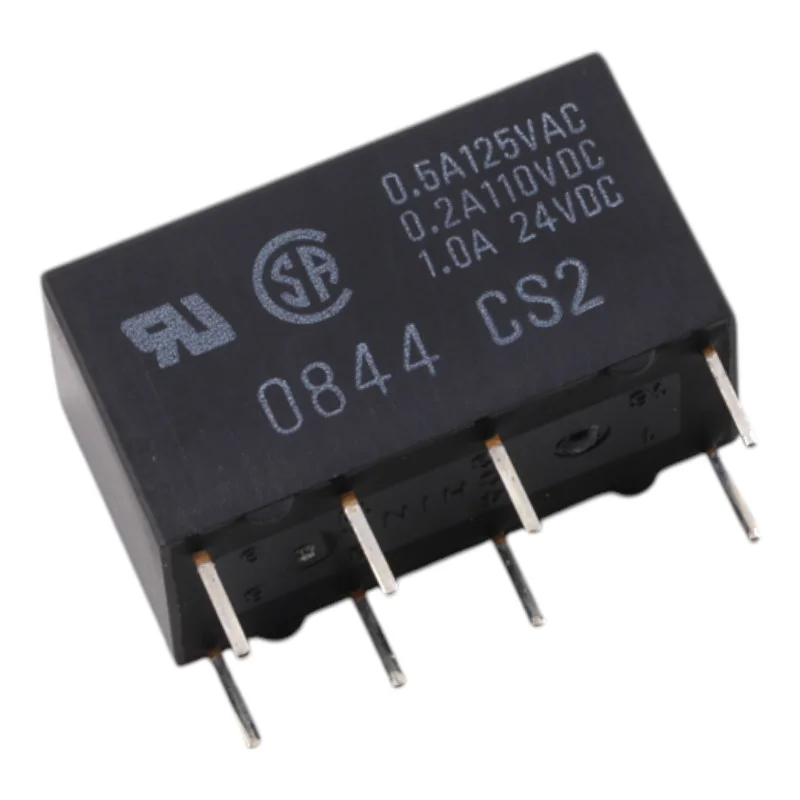

Das Omron G5V-2-H1 ist ein Miniatur-Signalrelais in hochempfindlicher Ausführung, das für das Schalten von niedrigen bis mittleren Leistungen in Steuer- und Messschaltungen entwickelt wurde. Dank der 12-V-DC-Spule und der DPDT-Kontakte (2c) eignet es sich für Anwendungen, die eine zuverlässige galvanische Trennung und das Schalten zweier unabhängiger Stromkreise erfordern.
Technische Spezifikationen
Modell: G5V-2-H1
Kontakttyp: DPDT (2c)
Nennspannung der Spule: 12 V Gleichstrom
Nennspulenstrom: 12,5 mA
Spulenwiderstand: 960
Spulenverbrauch: ca. 150 mW
Bemessungskontaktlast (ohmsche Last): 0,5 A bei 125 V AC; 1 A bei 24 V DC
Maximale Schaltspannung: 125 V AC, 125 V DC
Maximaler Schaltstrom: 1 A
Kontaktmaterial: Ag + Au-Legierung
Kontaktwiderstand (hohe Empfindlichkeit): max. 100 m
Schaltzeit: max. 7 ms.
Öffnungszeit: max. 3 ms.
Isolationswiderstand: min. 1000 M (bei 500 V DC)
Durchschlagsfestigkeit zwischen Spule und Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit zwischen Kontakten gleicher Polarität (hohe Empfindlichkeit): 500 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit zwischen Kontakten unterschiedlicher Polarität: 1000 V Wechselstrom, 50/60 Hz für 1 Minute
Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
Betriebstemperatur (Umgebung): -25 °C bis +70 °C (ohne Vereisung und Kondensation)
Gewicht: ca. 5 g
Funktionen und Merkmale
Hochempfindliche Ausführung für Anwendungen mit begrenzter Spulenerregungsleistung
Doppelte Wechslerkontakte (2c) zum gleichzeitigen Schalten oder zum Umschalten zweier Stromkreise
Zweigeteilte Querbalkenanordnung für stabilen Kontakt bei niedrigen Signalen
Kontakte mit Ag + Au-Legierung zum Schalten von Signalen und niedrigen Strömen
Galvanische Trennung zwischen Spule und Kontakten
Ideal für
Steuerungs- und Automatisierungsmodule
Messtechnik und Signalwege
Schaltausgänge in Niederspannungs-Gleichstromkreisen
Schalten von ohmschen Lasten innerhalb der vorgegebenen Grenzen
Packungsinhalt
1 Stück Omron-Relais G5V-2-H1, Spule 12 V DC
Warum sollten Sie sich für dieses Produkt entscheiden?
Bewährtes Signalrelais-Design mit DPDT (2c)-Kontakten
Parameter, die für präzise und energiesparende Steuerungsanwendungen geeignet sind
Definierte Schaltgrenzen für Wechsel- und Gleichstromlasten, einschließlich einer maximalen Schaltspannung von 125 V
Installations- und Bedienungsanleitung
Bei der Auslegung ist die Art der Last (ohmsche/induktive Last) zu berücksichtigen und geeignete Schutzelemente (z. B. RC-Glied, Diode, Varistor) zur Begrenzung der Überspannung zu verwenden.
Beachten Sie die Nennspulenspannung von 12 V DC und stellen Sie eine stabile Stromversorgung einschließlich korrekter Polarität sicher, sofern dies für Ihre Verdrahtung relevant ist.
Um eine langfristige Zuverlässigkeit zu gewährleisten, dürfen die maximale Schaltspannung und der maximale Schaltstrom nicht überschritten werden. Überprüfen Sie außerdem den Temperaturanstieg unter realen Betriebsbedingungen.
Sicherheitshinweis
Das Relais kann Spannungen bis zu 125 V AC/DC schalten; der Umgang mit gefährlichen Spannungen erfordert Fachkenntnisse und die Einhaltung der geltenden Normen.
Vor der Handhabung das Gerät vom Netzteil trennen und sicherstellen, dass keine Spannung anliegt.
Sorgen Sie für ausreichende Isolationsabstände und Abschirmung entsprechend der jeweiligen Anwendung.
