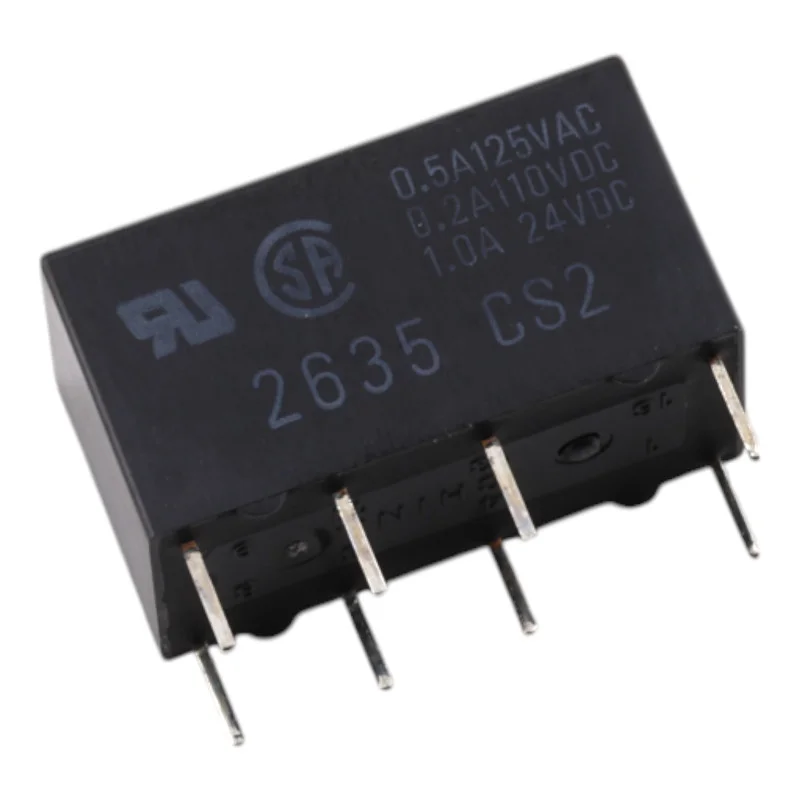

Das Omron G5V-2-H1 ist ein Miniatur-Signalrelais zur Leiterplattenmontage mit einer 5-V-DC-Spule in hochempfindlicher Ausführung. Dank der DPDT-Kontakte (2c) eignet es sich zum Schalten zweier unabhängiger Stromkreise in Steuerungs-, Mess- und Kommunikationsanwendungen, bei denen ein geringer Spulenstromverbrauch erforderlich ist.
Technische Spezifikationen
Modell: G5V-2-H1
Relais-Typ: Signalrelais für Leiterplatte
Kontaktregelung: DPDT (2c)
Nennspannung der Spule: 5 V Gleichstrom
Nennstrom der Spule: 30 mA
Spulenwiderstand: 166,7
Leistungsaufnahme der Spule: ca. 150 mW
Kontaktmaterial: Ag + Au-Legierung
Kontakttyp: zweigeteilte Querstange
Bemessungslast (ohmsche Last): 0,5 A bei 125 V AC; 1 A bei 24 V DC
Bemessungsdauerkontaktstrom: 2 A
Maximale Schaltspannung: 125 V AC, 125 V DC
Maximaler Schaltstrom: 1 A
Schaltzeit: max. 7 ms
Öffnungszeit: max. 3 ms
Kontaktwiderstand: max. 100 m
Isolationswiderstand: min. 1000 M (bei 500 VDC)
Durchschlagsfestigkeit (SpuleKontakte): 1000 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit (Kontakte gleicher Polarität): 500 V AC, 50/60 Hz für 1 Minute
Durchschlagsfestigkeit (Kontakte unterschiedlicher Polarität): 1000 V AC, 50/60 Hz für 1 Minute
Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
Betriebstemperatur (Umgebung): -25 °C bis +70 °C (ohne Vereisung und Kondensation)
Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
Gewicht: ca. 5 g
Funktionen und Merkmale
Hochempfindliche Ausführung für reduzierten Spulenstromverbrauch bei gleichzeitiger Beibehaltung der Relaisfunktionsparameter
DPDT-Kontakte ermöglichen das gleichzeitige Schalten zweier Stromkreise.
Goldlegierungskontakte für zuverlässiges Schalten von Signalen bei niedrigen Pegeln
Definierte Isolations- und Dielektrikumsparameter zur Verwendung in Steuerschaltungen
Ideal für
Steuer- und Logikschaltungen in der Industrieelektronik
Mess- und Prüfgeräte
Kommunikations- und Signalmodule
Schalten von Niederspannungs-Gleichstromkreisen und ohmschen Wechselstromlasten innerhalb der Nennwerte
Packungsinhalt
Relais Omron G5V-2-H1, 5 V DC (Hochempfindlich)
Warum sollten Sie sich für dieses Produkt entscheiden?
Relais-Typ mit definierten Spulen- und Kontaktparametern verifiziert
DPDT-Design für den universellen Einsatz in Signal- und Steuerungsanwendungen
Hochempfindliche Variante mit geringerem Spulenstromverbrauch
Kontaktmaterial Ag + Au-Legierung, geeignet für Signalschaltung
Installations- und Bedienungsanleitung
Beachten Sie die Nennspulenspannung von 5 V DC und die korrekte Polarität gemäß der Verdrahtung Ihrer Platine.
Zum Schalten induktiver Lasten ist ein geeigneter Überspannungsschutz zu verwenden (z. B. Diode für Gleichstrom, RC-Element/Varistor für Wechselstrom).
Beachten Sie die Nennwerte für ohmsche Lasten und überprüfen Sie die Eignung für die jeweilige geschaltete Last unter realen Bedingungen.
Sicherheitshinweis
Beim Schalten von 125 V Wechselstrom/125 V Gleichstrom und höheren Strömen besteht die Gefahr eines Stromschlags; die Installation sollte nur von einer qualifizierten Fachkraft durchgeführt werden.
Sorgen Sie für ausreichende Isolationsabstände auf der Leiterplatte und beachten Sie die Sicherheitsprinzipien für den Umgang mit gefährlichen Spannungen.
