Descrizione

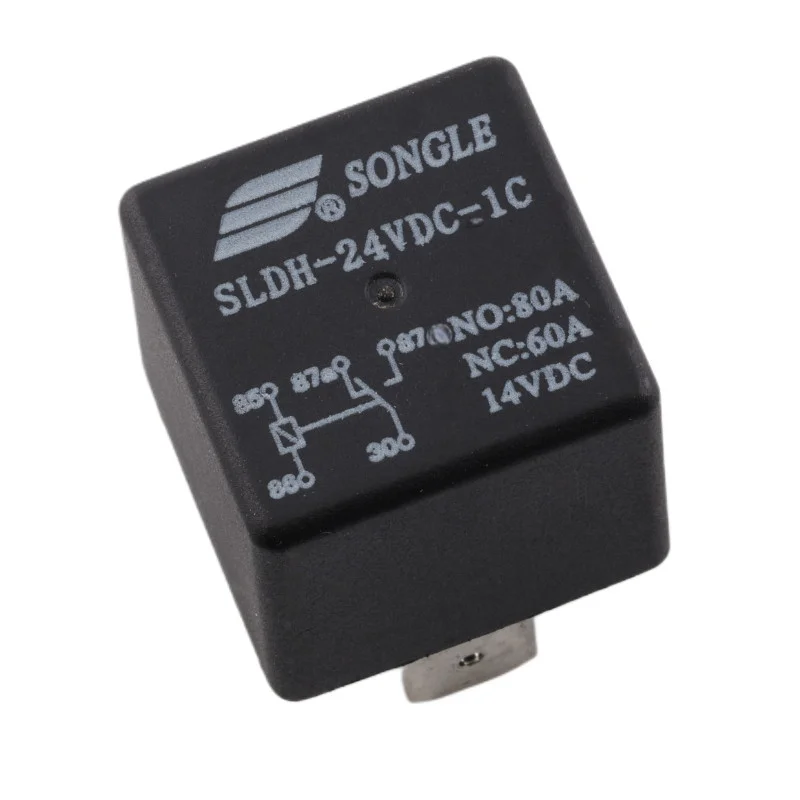

Le relais Songle SLDH-24VDC-1C est un relais automobile haute performance à contact inverseur (SPDT), conçu pour commuter des charges jusqu’à 80 A sous 14 V CC. Il est idéal pour les circuits de puissance et de commutation dans l’automobile, les modules de puissance et les équipements industriels. Il se caractérise par une longue durée de vie, une grande fiabilité et une résistance aux variations de température et aux contraintes mécaniques.
Spécifications techniques
Modèle : SLDH-24VDC-1C
Type de contact : 1× inverseur (SPDT, 5 broches)
Tension de la bobine : 24 V CC
Courant de contact nominal : NO : 80 A / NC : 60 A (à 14 V CC)
Matériaux de contact : AgCdO, AgSnO, AgNi
Tension de commutation maximale : 30 V CC / 250 V CA
Courant de commutation maximal : 70 A (14 V CC)
Puissance de commutation maximale : 980 W
Résistance de la bobine : 320 ±10 % (à 20 °C)
Courant nominal de la bobine : 75 mA
Consommation électrique nominale de la bobine : environ 1,8 W
Tension de rappel : 16,8 V CC
Tension de déchet : 2,4 V CC
Résistance d’isolement : 100 M (à 500 V CC)
Rigidité diélectrique : 500 V CA / 1 minute
Temps de commutation : 10 ms
Temps d’ouverture : 10 ms
Température de fonctionnement : 40 °C à +125 °C
Résistance aux vibrations : 10-55 Hz, 1,5 mm
Durée de vie électrique : 1×10 cycles (à 14 V CC, 40 A)
Durée de vie mécanique : 1 × 10 cycles
Dimensions : 28,5 × 28,5 × 25,3 mm
Poids : environ 30 g
Certification : conforme à la directive RoHS
Fonctions et caractéristiques
Capacité de commutation élevée jusqu’à 80 A à 14 V CC
Conception universelle à 5 broches (contact NO/NC)
Résistance aux hautes températures et aux vibrations
Réponse rapide et temps de commutation court
Fonctionnement fiable même dans des conditions exigeantes
Conception robuste adaptée aux applications automobiles et industrielles
Idéal pour
Systèmes automobiles (pompes, ventilateurs, chauffages, éclairages)
Puissance et modules de puissance
unités de contrôle et équipements d’automatisation
Circuits CC à courant élevé
Contenu de l’emballage
1 relais SLDH-24VDC-1C
Pourquoi choisir ce produit ?
Puissance élevée jusqu’à 80 A pour les applications exigeantes
Plage de températures de fonctionnement : 40 °C à +125 °C
Fonctionnement fiable et longue durée de vie
Fabrication de qualité de la marque Songle Relay
Compatibilité vérifiée avec les prises 5 broches courantes
