Descrizione

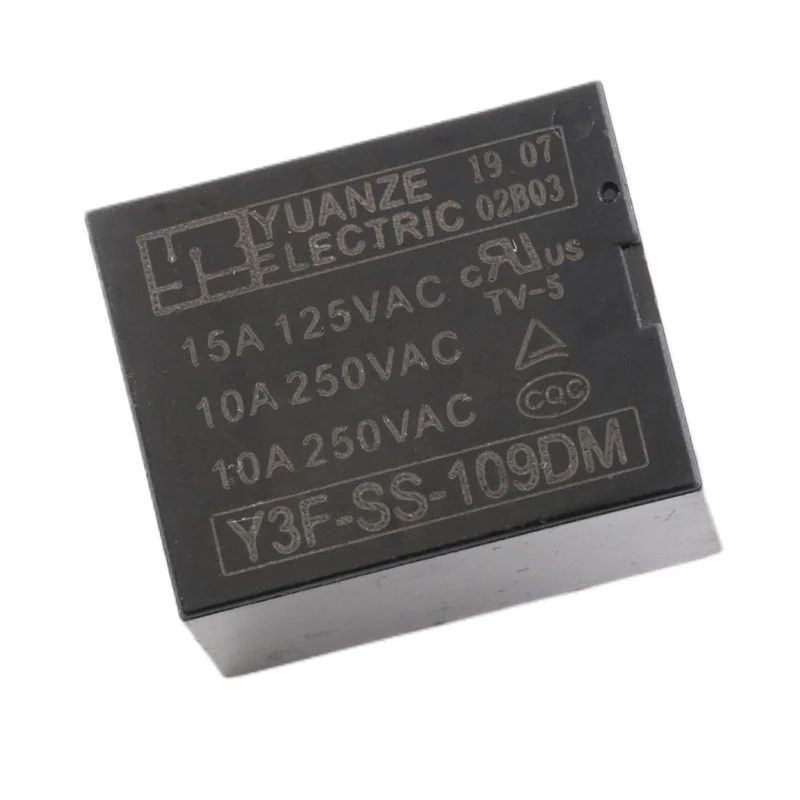

Das elektromechanische Relais Y3F-SS-109DM ist für das Schalten von Lasten mit einem Niederspannungs-Steuersignal von 9 V DC ausgelegt. Es eignet sich für gängige Anwendungen in Stromversorgungen, Steuergeräten, Automatisierungsanlagen und zum Schalten von Netz- und Gleichstromkreisen unter Beibehaltung der Nennparameter der Kontakte.
Technische Spezifikationen
Modell: Y3F-SS-109DM
Typ: elektromechanisches Leistungsrelais, THT
Anzahl der Pins: 4
Kontakttyp: 1× Wechsler (SPDT, 1 Form C)
Spulensteuerspannung: 9 V DC
Schaltspannung (Kontakte): 250 V AC
Maximaler Schaltstrom: 10 A
Spulenwiderstand: 406
Abmessungen: 19,6 × 15,4 × 15,5 mm
Funktionen und Merkmale
Galvanische Trennung des Steuerteils (Spule) vom Schaltteil (Kontakte)
Geeignet zum Schalten von Wechsel- und Gleichstromlasten innerhalb der Nennparameter der Kontakte
Durchsteckmontage in Leiterplatten (THT) für eine feste mechanische Befestigung
Packungsinhalt
1× Relais Y3F-SS-109DM
Sicherheitshinweis
Beim Umschalten von 230250 V Wechselstrom besteht die Gefahr eines Stromschlags; Installation und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Beachten Sie die Isolationsabstände auf der Leiterplatte und verwenden Sie je nach geschalteter Last geeignete Schutz- und Abschirmungsmaßnahmen.
Die Nennspannung und der Nennstrom der Kontakte dürfen nicht überschritten werden; für induktive Lasten ist eine geeignete Entstörschaltung erforderlich.
