Descrizione

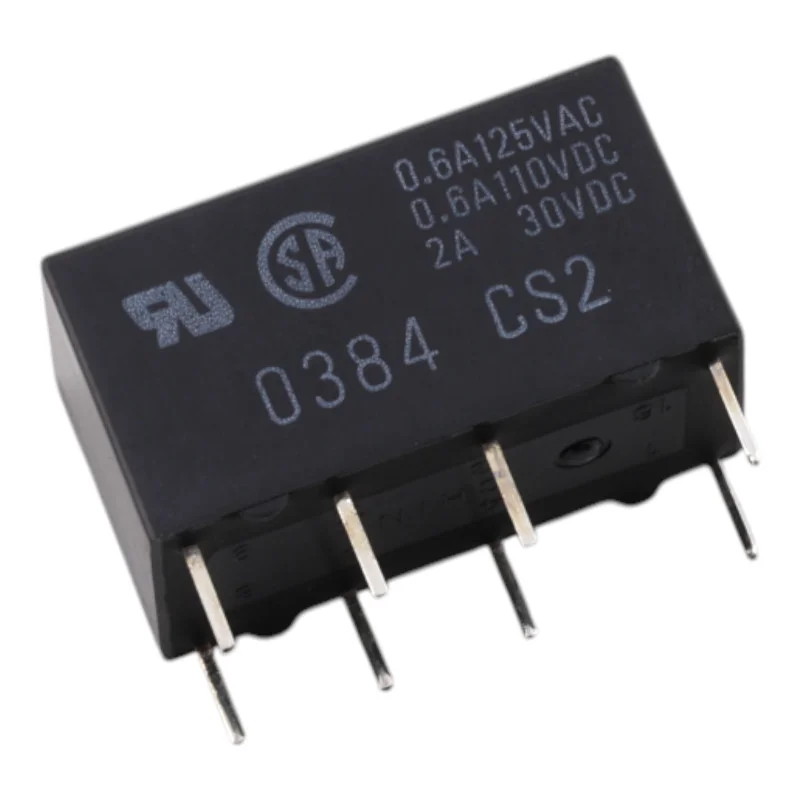

OMRON G5V-2 on pienikokoinen piirilevylle sijoitettava signaalirele, jossa on 5 V DC -kela ja kaksi vaihtokosketinta (DPDT, 2 muoto C). Se soveltuu pienten ja keskisuurten kuormien kytkemiseen ohjaus- ja signaalipiireissä, joissa vaaditaan määriteltyä sähkölujuutta ja toistettavia kytkentäparametreja.
Tekniset tiedot
Mallisarja: G5V-2 (vakioversio)
Käämin jännite: 5 V DC
Kosketinjärjestely: DPDT (2c, 2 C-lomaketta)
Kosketintyyppi: kaksihaarainen ristikontakti
Kontaktimateriaali: Ag + Au -seos
Nimelliskuorma (resistiivinen): 0,5 A @ 125 VAC; 2 A @ 30 VDC
Nimellinen jatkuva kosketusvirta: 2 A
Suurin kytkentäjännite: 125 VAC, 125 VDC
Suurin kytkentävirta: 2 A
Kosketusvastus: maks. 50 m
Kytkentäaika: enintään 7 ms
Avautumisaika: enintään 3 ms
Eristysvastus: väh. 1000 M (500 VDC:n jännitteellä)
Läpilyöntilujuus: kelan ja koskettimien välillä 1000 VAC (50/60 Hz, 1 min); koskettimien välillä 750 VAC (50/60 Hz, 1 min); eri napaisuuksien koskettimien välillä 1000 VAC (50/60 Hz, 1 min)
Syöksyjännitekesto: 1500 V (10 x 160 µs)
Mekaaninen käyttöikä: vähintään 15 000 000 kytkentäjaksoa
Sähköinen käyttöikä: vähintään 100 000 kytkentää (1800 kytkentää/h)
Ympäristön käyttölämpötila: -25 °C – 65 °C (ei jäätymistä tai kondensaatiota)
Käyttöympäristön kosteus: 585 %
Paino: noin 5 g
Toiminnot ja ominaisuudet
Kaksi vaihtokosketinta kahden itsenäisen haaran samanaikaiseen kytkemiseen
Sopii signaali- ja ohjaussovelluksiin, jotka vaativat vakaat eristysparametrit
Nopea vasteaika (tyypillisesti millisekuntien luokkaa) yleisissä kytkentätehtävissä
Au-seostetut koskettimet luotettavampaan matalien signaalitasojen kytkentään spesifikaatioiden puitteissa
Ihanteellinen
Ohjaus- ja signaalipiirit teollisuuselektroniikassa
Signaalipolkujen, logiikkatasojen ja pienjännitekuormien kytkentä
Automaatio, mittaustekniikka ja laboratoriotuotteet
Tasavirtakuormien kytkentä jopa 30 VDC:hen asti nimellisarvojen rajoissa
Pakkauksen sisältö
OMRON G5V-2 rele, 5 V DC kela
Miksi valita tämä tuote?
Todistettu DPDT (2 Form C) -rakenne yleiskäyttöön signaali- ja ohjauspiireissä
Selkeästi määritellyt kytkentä- ja eristysparametrit luotettavien laitteiden suunnittelua varten
Vakioversio sopii yleisiin sovelluksiin 5 V DC -kelalla
Asennus- ja käyttöohjeet
Piirilevyä suunniteltaessa on otettava huomioon suositellut eristysetäisyydet ja raideleveydet kytkentäjännitteen ja -virran mukaan.
Ilmoitetun käyttöiän saavuttamiseksi käytä relettä tietyn kuormitustyypin (resistiivinen/induktiivinen) nimellisarvojen rajoissa.
Induktiivisten kuormien tapauksessa harkitse sopivan vaimennuksen (esim. RC-elementti, diodi, varistori) käyttöä virtalähteen ja kuorman tyypistä riippuen.
Turvallisuushuomautus
Rele pystyy kytkemään jopa 125 VAC / 125 VDC jännitteitä; vaarallisten jännitteiden kanssa työskennellessä on varmistettava riittävä suojaus ja turvallisuusstandardien noudattaminen.
Suorita asennus ja huolto vain, kun virtalähde on irrotettu.
