Descrizione

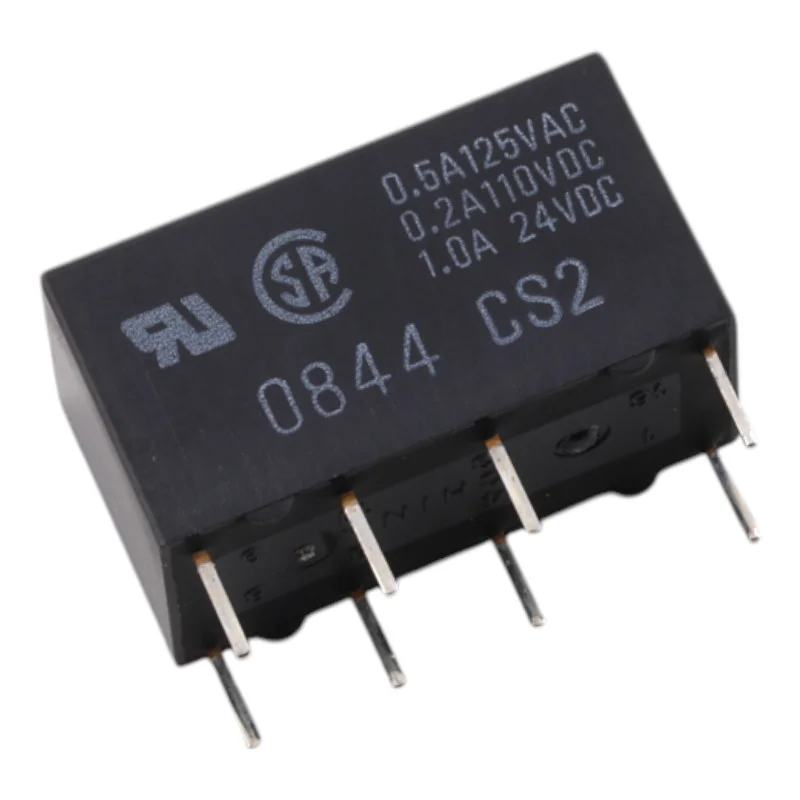

Omron G5V-2-H1 je miniaturni signalni rele v visoko občutljivi izvedbi, zasnovan za preklapljanje nizke do srednje moči v krmilnih in merilnih tokokrogih. Zahvaljujoč 12 V DC tuljavi in DPDT (2c) kontaktom je primeren za aplikacije, kjer je potrebna zanesljiva galvanska izolacija in preklapljanje dveh neodvisnih tokokrogov.
Tehnične specifikacije
Model: G5V-2-H1
Vrsta kontakta: DPDT (2c)
Nazivna napetost tuljave: 12 V DC
Nazivni tok tuljave: 12,5 mA
Upor tuljave: 960
Poraba tuljave: približno 150 mW
Nazivna kontaktna obremenitev (uporna): 0,5 A pri 125 V AC; 1 A pri 24 V DC
Največja preklopna napetost: 125 V AC, 125 V DC
Največji preklopni tok: 1 A
Kontaktni material: zlitina Ag + Au
Kontaktna upornost (visoka občutljivost): maks. 100 m
Čas preklopa: največ 7 ms.
Čas odpiranja: največ 3 ms.
Izolacijska upornost: min. 1000 M (pri 500 V DC)
Dielektrična trdnost med tuljavo in kontakti: 1000 V AC, 50/60 Hz za 1 minuto
Dielektrična trdnost med kontakti iste polarnosti (visoka občutljivost): 500 V AC, 50/60 Hz za 1 minuto
Dielektrična trdnost med kontakti različnih polaritet: 1000 V AC, 50/60 Hz za 1 minuto
Impulzna napetostna vzdržnost: 1500 V (10 x 160 µs)
Delovna temperatura okolice: od -25 °C do +70 °C (brez ledu in kondenzacije)
Teža: približno 5 g
Funkcije in lastnosti
Visoko občutljiva različica za aplikacije z omejeno močjo vzbujanja tuljave
Dvojni preklopni kontakti (2c) za sočasno preklapljanje ali preklapljanje dveh tokokrogov
Razcepljena prečka za stabilen stik pri nizkih signalih
Kontakti z zlitino Ag + Au za preklop signalov in nizke tokove
Galvanska izolacija med tuljavo in kontakti
Idealno za
Moduli za krmiljenje in avtomatizacijo
Merilna tehnologija in signalne poti
Preklopni izhodi v nizkonapetostnih enosmernih tokokrogih
Preklapljanje uporovnih obremenitev znotraj določenih meja
Vsebina paketa
1 kos Omron rele G5V-2-H1, tuljava 12 V DC
Zakaj izbrati ta izdelek?
Preizkušena zasnova signalnega releja z DPDT (2c) kontakti
Parametri, primerni za natančne in nizkoenergijske aplikacije krmiljenja
Določene preklopne meje za izmenične in enosmerne obremenitve, vključno z največjo preklopno napetostjo 125 V
Navodila za namestitev in uporabo
Pri načrtovanju upoštevajte vrsto obremenitve (omska/induktivna) in uporabite ustrezne zaščitne elemente (npr. RC element, diodo, varistor) za omejitev prenapetosti.
Upoštevajte nazivno napetost tuljave 12 V DC in zagotovite stabilno napajanje, vključno s pravilno polarnostjo, če je to pomembno za vašo ožičenje.
Za dolgoročno zanesljivost ne prekoračite največje preklopne napetosti in toka ter preverite dvig temperature v realnih pogojih.
Varnostno obvestilo
Rele lahko preklaplja napetosti do 125 V AC/DC; delo z nevarnimi napetostmi zahteva strokovno usposobljenost in skladnost z veljavnimi standardi.
Preden začnete z delom, napravo izključite iz električnega omrežja in preverite, ali ni napetosti.
Zagotovite zadostne izolacijske razdalje in zaščito glede na specifično uporabo
