Descrizione

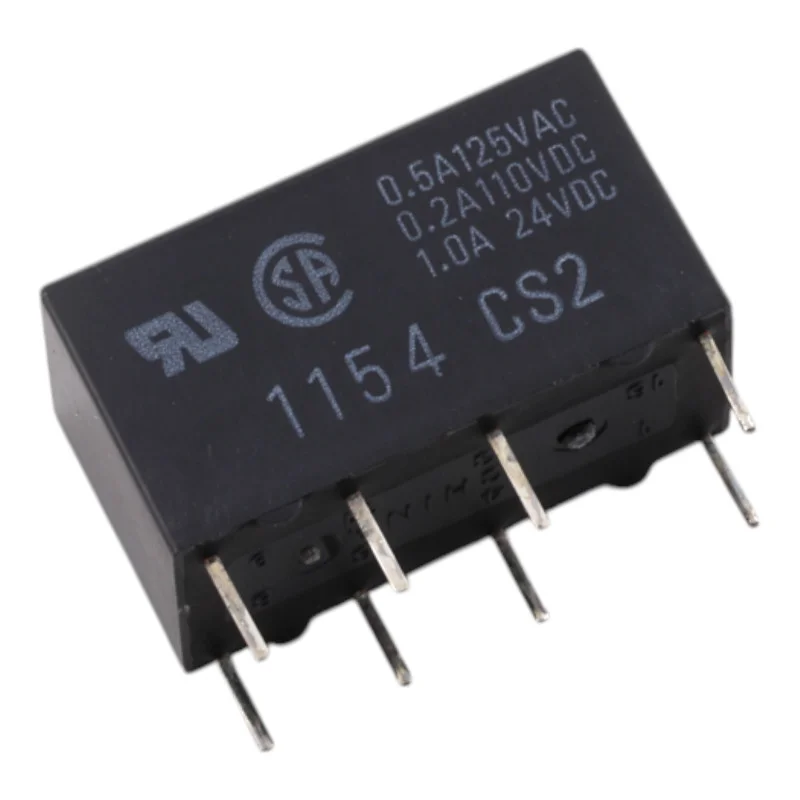

Omron G5V-2-H1 je miniaturni signalni rele z visoko občutljivostjo tuljave (High-sensitivity), zasnovan za preklapljanje nizke do srednje moči v krmilnih in merilnih tokokrogih. Zahvaljujoč konfiguraciji DPDT (2c) omogoča hkratno preklapljanje dveh neodvisnih kontaktnih vej v kompaktni izvedbi.
Tehnične specifikacije
Serija modelov: G5V-2
Različica: G5V-2-H1
Nazivna napetost tuljave: 24 V DC
Nazivni tok tuljave: 8,33 mA
Upor tuljave: 2.880
Poraba tuljave: približno 200 mW
Stiki: DPDT (2c)
Vrsta stika: razcepljena prečka
Kontaktni material: zlitina Ag + Au
Nazivna obremenitev (uporna): 0,5 A pri 125 VAC; 1 A pri 24 VDC
Nazivni neprekinjeni tok (nazivni prenosni tok): 2 A
Največja preklopna napetost: 125 VAC, 125 VDC
Največji preklopni tok: 1 A
Kontaktna upornost: maks. 100 m
Čas preklopa: maks. 7 ms
Čas odpiranja: maks. 3 ms
Izolacijska upornost: min. 1.000 M (pri 500 VDC)
Dielektrična trdnost med tuljavo in kontakti: 1000 VAC, 50/60 Hz za 1 minuto
Dielektrična trdnost med kontakti iste polarnosti (visoka občutljivost): 500 VAC, 50/60 Hz za 1 minuto
Dielektrična trdnost med kontakti različne polarnosti: 1000 VAC, 50/60 Hz za 1 minuto
Impulzna napetostna vzdržnost: 1500 V (10 x 160 µs)
Delovna temperatura okolice: od -25 °C do +70 °C (brez ledu in kondenzacije)
Vlažnost okolice med delovanjem: od 5 % do 85 %
Teža: približno 5 g
Funkcije in lastnosti
Visoko občutljiva izvedba z zmanjšano porabo tuljave za energetsko učinkovita krmilna vezja
DPDT (2c) konfiguracija za preklapljanje dveh signalnih vej
Kontakti z razcepljeno prečno zasnovo za zanesljivo preklapljanje signalov
Določeni preklopni časi, primerni za aplikacije hitrega krmiljenja
Visoka izolacijska upornost in preizkušeni dielektrični parametri za varno ločitev tokokrogov
Idealno za
Moduli za krmiljenje in avtomatizacijo
Merilni instrumenti in preskusne naprave
Preklapljanje signalov v industrijski in laboratorijski elektroniki
Vmesnik med logičnim in napajalnim delom z zahtevo po galvanski izolaciji
Vsebina paketa
1x rele Omron G5V-2-H1, tuljava 24 V DC
Zakaj izbrati ta izdelek?
Preizkušena paleta signalnih relejev z definiranimi električnimi in izolacijskimi parametri
Možnost visoke občutljivosti za aplikacije z omejeno porabo energije tuljave
DPDT kontakti omogočajo fleksibilno ožičenje (preklapljanje dveh vej)
Kontaktni in izolacijski parametri, primerni za širok spekter krmilnih aplikacij
Navodila za namestitev in uporabo
Pri načrtovanju upoštevajte vrsto obremenitve (omska/induktivna) in po potrebi uporabite elemente za dušenje motenj, da omejite prenapetostno prenapetost med raztezanjem.
Upoštevajte nazivne vrednosti tuljave 24 V DC in zagotovite stabilno napajanje, vključno s pravilno polarnostjo.
Za dolgoročno zanesljivost preverite preklopne tokove in napetosti v dejanskih obratovalnih pogojih.
Varnostno obvestilo
Rele lahko preklaplja napetosti do 125 VAC / 125 VDC; delo z nevarnimi napetostmi zahteva strokovno usposobljenost in skladnost z ustreznimi standardi.
Preden začnete z delom, napravo izključite iz električnega omrežja in preverite, ali ni napetosti.
