Descrizione
Sähkömekaaninen rele Y3F-SS-109DM on suunniteltu kuormien kytkemiseen 9 V DC:n matalajännitteisellä ohjaussignaalilla. Se sopii yleisiin sovelluksiin virtalähteissä, ohjausyksiköissä, automaatiossa sekä verkko- ja tasavirtapiirien kytkemisessä säilyttäen koskettimien nimellisparametrit.
Tekniset tiedot

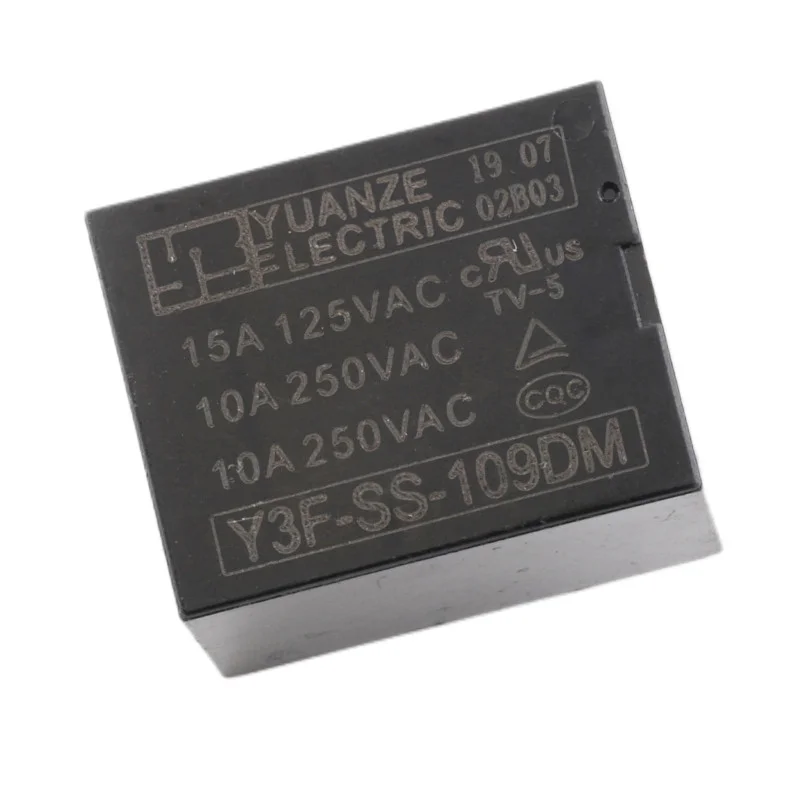

Malli: Y3F-SS-109DM
Tyyppi: sähkömekaaninen tehorele, THT
Nastojen lukumäärä: 4
Koskettimen tyyppi: 1 × vaihtokosketin (SPDT, 1 C-tyyppi)
Käämin ohjausjännite: 9 V DC
Kytkentäjännite (koskettimet): 250 V AC
Suurin kytkentävirta: 10 A
Käämin resistanssi: 406
Mitat: 19,6 × 15,4 × 15,5 mm
Toiminnot ja ominaisuudet
Ohjausosan (käämin) galvaaninen eristys kytkentäosasta (koskettimista)
Sopii sekä AC- että DC-kuormien kytkemiseen koskettimien nimellisparametrien puitteissa
Läpireikäasennus piirilevyyn (THT) kiinteää mekaanista kiinnitystä varten
Pakkauksen sisältö
1 × rele Y3F-SS-109DM
Turvallisuushuomautus
230250 V AC:n kytkennässä on sähköiskun vaara; suorita asennus ja kytkentä vain, kun virransyöttö on irrotettu.
Noudata piirilevyn eristysvälejä ja käytä asianmukaista suojausta ja suojavaippaa kytkettävän kuorman mukaan.
Älä ylitä koskettimien nimellisjännitettä ja -virtaa; käytä induktiivisten kuormien vaimennusta.
