Descrizione

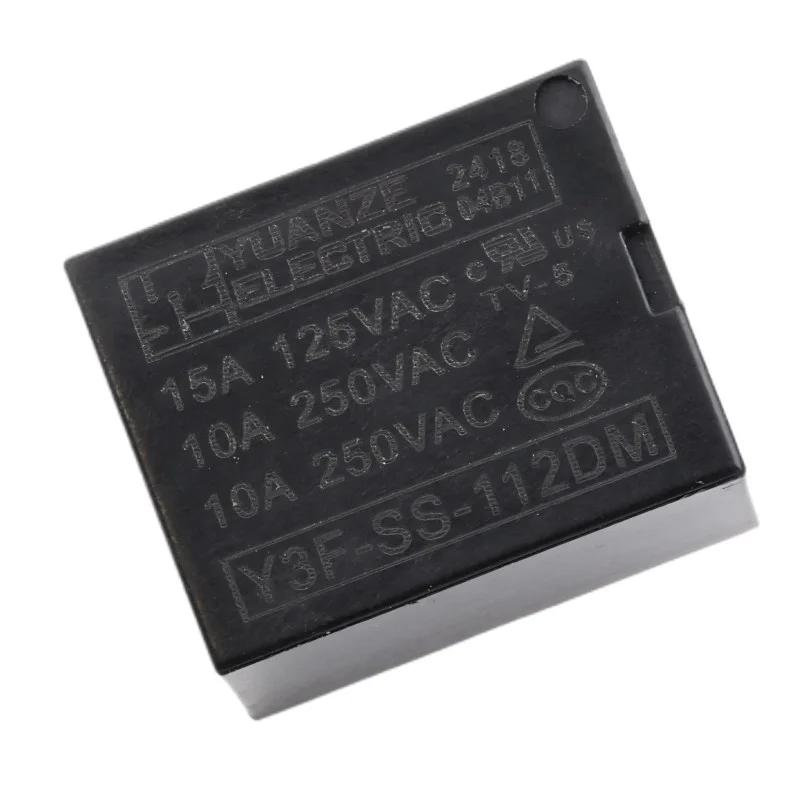

Sähkömagneettinen tehorele Y3F-SS-112DM on suunniteltu kuormien kytkemiseen 12 V DC:n ohjaussignaalilla. Jopa 10 A:n koskettimien ansiosta se soveltuu yleisiin kytkentäsovelluksiin elektroniikassa ja automaatiossa, joissa ohjausosan ja kytkettävän piirin välillä vaaditaan galvaanista eristystä.
Tekniset tiedot
Malli: Y3F-SS-112DM
Koskettimen tyyppi: SPDT (1 vaihtokosketin)
Käämin ohjausjännite: 12 V DC
Käämin resistanssi: 400
Kelan kulutus: 0,36 W
Kytkentäjännite: 250 V AC
Maksimikytkentävirta: 10A
Mitat: 19,6 x 15,4 x 15,5 mm
Toiminnot ja ominaisuudet
Sähkömagneettinen rele vaihto- ja tasakuormien kytkemiseen galvaanisella eristyksellä
4-nastainen rakenne asennettavaksi piirilevyyn tai pistorasiaan käytetystä johdotuksesta riippuen
Vaihtokosketin mahdollistaa valinnan normaalisti avoimen ja normaalisti suljetun lähdön välillä
Pakkauksen sisältö
1x rele Y3F-SS-112DM
Turvallisuushuomautus
230250 V AC:n verkkojännitteen vaihtaminen voi aiheuttaa sähköiskun vaaran; kokoa ja kytke laitetta vain, kun virtalähde on irrotettu.
Pidä piirilevyllä riittävät eristysetäisyydet, käytä asianmukaisia sulakkeita ja mitoita johdot enintään 10 A:n virralle.
Käytä releitä niiden nimellisarvojen rajoissa; induktiivisten kuormien tapauksessa harkitse suojaelementtien (esim. RC-elementti, varistori, diodi) käyttöä kuorman tyypin mukaan.
