Descrizione

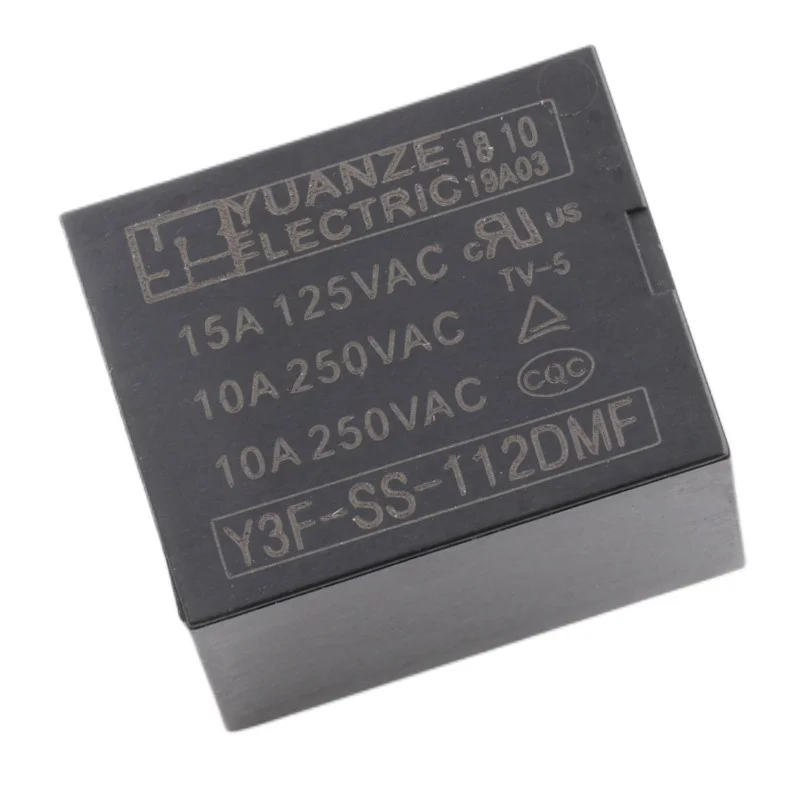

Elektromehanski rele Y3F-SS-112DMF z 12 V DC tuljavo je zasnovan za preklapljanje obremenitev do 10 A. Primeren je za običajne aplikacije v krmilnih tokokrogih, distribuciji električne energije in avtomatizaciji, kjer je potrebna galvanska izolacija krmilnega dela od preklopljene obremenitve.
Tehnične specifikacije
Model: Y3F-SS-112DMF
Vrsta releja: elektromehanski, močnostni
Vrsta kontakta: 1× preklopni (SPDT / 1 oblika C)
Krmilna napetost tuljave: 12 V DC
Preklopna napetost: 250 V AC
Maks. preklopni tok: 10 A
Število zatičev: 4
Dimenzije: 19,6 × 15,4 × 15,5 mm
Funkcije in lastnosti
Galvanska izolacija med tuljavo in kontakti za varnejšo zasnovo krmilnega vezja
Kontakti, primerni za preklapljanje izmeničnih obremenitev do 250 V AC pri tokovih do 10 A
Kompaktna zasnova za montažo na tiskano vezje
Preklopni kontakt omogoča tako NO kot NC funkcijo, odvisno od ožičenja.
Vsebina paketa
1× rele Y3F-SS-112DMF
Varnostno obvestilo
Pri preklapljanju omrežne napetosti 230250 V AC obstaja nevarnost električnega udara; montažo in priključitev izvajajte le, ko je napajanje odklopljeno.
Na tiskanem vezju vzdržujte zadostne izolacijske razdalje in uporabite žice in varovalke, ki so zasnovane za preklopni tok.
Pri preklapljanju induktivnih bremen (motorji, tuljave, transformatorji) uporabite ustrezno zaščito pred motnjami, da omejite iskrenje na kontaktih in motnje.
