Descrizione

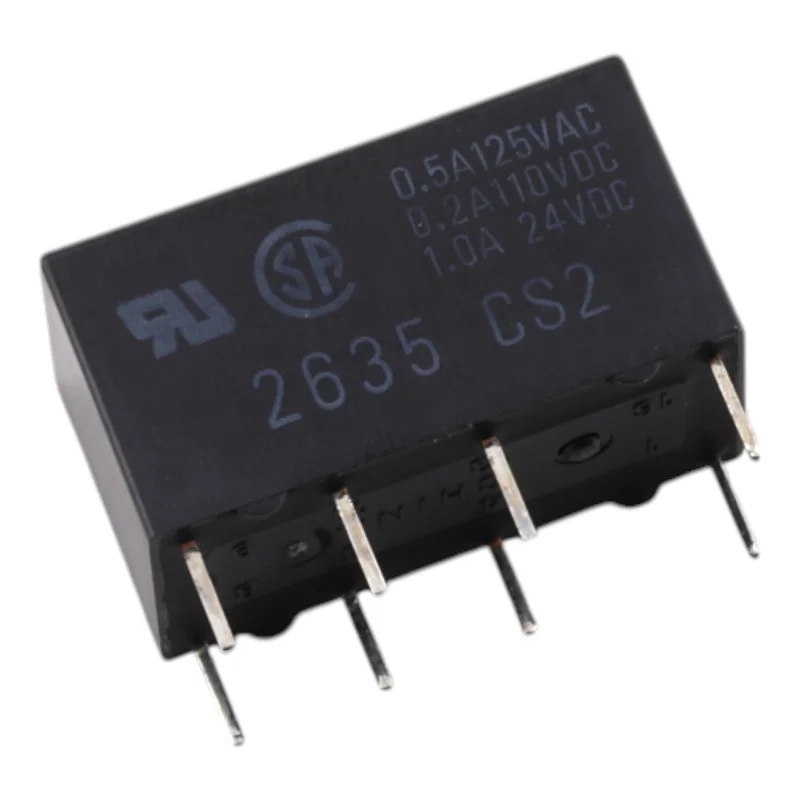

Omron G5V-2-H1 je minijaturni signalni relej za montažu na PCB s 5 V DC zavojnicom u visokoosjetljivoj verziji. Zahvaljujući DPDT (2c) kontaktima, prikladan je za prebacivanje dva neovisna kruga u upravljačkim, mjernim i komunikacijskim primjenama gdje je potrebna niska potrošnja energije zavojnice.
Tehničke specifikacije
Model: G5V-2-H1
Vrsta releja: signalni relej za PCB
Raspored kontakata: DPDT (2c)
Nazivni napon zavojnice: 5 V DC
Nazivna struja zavojnice: 30 mA
Otpor zavojnice: 166,7
Potrošnja snage zavojnice: približno 150 mW
Materijal kontakta: Ag + Au-legura
Vrsta kontakta: bifurkirana prečka
Nazivno opterećenje (omsko opterećenje): 0,5 A pri 125 VAC; 1 A pri 24 VDC
Nazivna trajna struja kontakta: 2 A
Maks. preklopni napon: 125 VAC, 125 VDC
Maks. struja preklapanja: 1 A
Vrijeme preklapanja: maks. 7 ms
Vrijeme otvaranja: maks. 3 ms
Otpor kontakta: maks. 100 m
Otpor izolacije: min. 1000 M (pri 500 VDC)
Dielektrična čvrstoća (zavojnica-kontakti): 1000 VAC, 50/60 Hz tijekom 1 min
Dielektrična čvrstoća (kontakti istog polariteta): 500 VAC, 50/60 Hz tijekom 1 min
Dielektrična čvrstoća (kontakti različitog polariteta): 1000 VAC, 50/60 Hz tijekom 1 min
Impulsni napon: 1500 V (10 x 160 µs)
Radna temperatura okoline: -25 °C do +70 °C (bez zaleđivanja i kondenzacije)
Radna vlažnost okoline: 5% do 85%
Težina: otprilike 5 g
Funkcije i značajke
Visokoosjetljiva verzija za smanjenu potrošnju energije zavojnice uz održavanje funkcionalnih parametara releja
DPDT kontakti omogućuju istovremeno prebacivanje dvaju strujnih krugova
Kontakti od Au legure za pouzdano prebacivanje signala pri niskim razinama
Definirani parametri izolacije i dielektrika za upotrebu u upravljačkim krugovima
Idealno za
Upravljački i logički sklopovi u industrijskoj elektronici
Oprema za mjerenje i ispitivanje
Komunikacijski i signalni moduli
Preklapanje niskonaponskih istosmjernih krugova i omskih izmjeničnih opterećenja unutar nazivnih vrijednosti
Sadržaj paketa
Relej Omron G5V-2-H1, 5 V DC (visokoosjetljivi)
Zašto odabrati ovaj proizvod?
Verificirani tip releja s definiranim parametrima zavojnice i kontakta
DPDT dizajn za univerzalnu upotrebu u signalnim i upravljačkim aplikacijama
Varijanta visoke osjetljivosti s nižom potrošnjom energije zavojnice
Materijal kontakta Ag + Au-legura pogodna za prebacivanje signala
Upute za instalaciju i uporabu
Obratite pozornost na nominalni napon zavojnice od 5 V DC i ispravan polaritet prema ožičenju vaše ploče.
Za prebacivanje induktivnih opterećenja koristite odgovarajuće supresore prenapona (npr. diodu za istosmjernu struju, RC element/varistor za izmjeničnu struju)
Poštujte nominalne vrijednosti za omska opterećenja i provjerite prikladnost za specifično preklopljeno opterećenje u stvarnim uvjetima.
Sigurnosna obavijest
Postoji rizik od strujnog udara prilikom prebacivanja 125 VAC/125 VDC i većih struja; instalaciju smije izvoditi samo kvalificirana osoba.
Osigurajte dovoljne izolacijske udaljenosti na tiskanoj ploči i slijedite sigurnosne principe dizajna za rad s opasnim naponima
