Descrizione

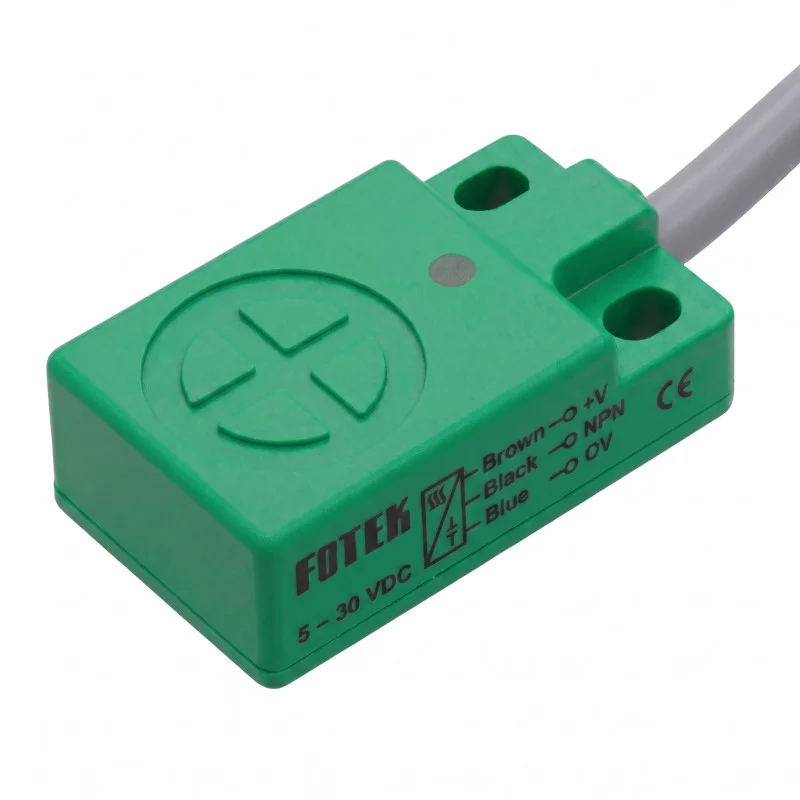

Il sensore di prossimità induttivo FOTEK SP-05P è un sensore senza contatto progettato per il rilevamento di oggetti metallici in applicazioni di automazione e controllo. Il design con alloggiamento su scheda consente l’installazione in spazi ristretti e il rilevamento frontale in direzione verticale. Il modello SP-05P, come indicato nella marcatura sopra riportata, funziona come un sensore CC con uscita PNP e funzione di commutazione NO.
Specifiche tecniche
Modello: SP-05P
Serie: Sensore di prossimità induttivo serie PS
Produttore: FOTEK
Tipo di design: tipo di piastra, design della piastra
Principio di rilevamento: sensore di prossimità induttivo
Metodo di output: PNP
Stato di uscita: NO
Distanza di rilevamento: 5,0 mm
Metodo di montaggio: a filo
Direzione di scansione: verticale
Tensione di alimentazione: 1030 V CC
Corrente di uscita massima: 150 mA
Consumo massimo di corrente: 10 mA
Tensione residua: < 0,1 V
Corrente del limitatore: < 0,8 mA
Ondulazione dell’alimentazione: < 20% Vp-p
Isteresi: < 10% della distanza di rilevamento
Variazione di temperatura: < 10 m/°C
Deriva di tensione: < 1 m/V
Circuito di protezione: protezione da cortocircuito e inversione di polarità
Temperatura di esercizio: da -25 °C a +80 °C
Umidità di esercizio: dal 35% al 95% UR
Grado di protezione: IP67
Colore della superficie di rilevamento per la variante PNP: verde
Collegamenti dei cavi: marrone +10 a 30 V CC, blu 0 V, nero uscita
Dimensioni del corpo del sensore: 30,5 × 18,0 × 10,0 mm
Lunghezza del cavo: 200 cm
Frequenza di commutazione: 800 Hz
Funzioni e caratteristiche
Rilevamento induttivo senza contatto di oggetti metallici.
Alloggiamento per scheda per montaggio fisso tramite fori di fissaggio.
Design con sensori incassati.
Uscita PNP con funzione di commutazione NO.
Collegamento in corrente continua a tre fili secondo lo schema allegato.
Protezione da cortocircuito e inversione di polarità sul lato CC della variante.
Grado di protezione IP67 per l’utilizzo in ambienti industriali.
Ideale per
Rilevamento di parti metalliche in macchinari e assemblaggi di automazione.
Segnalazione di posizione dei meccanismi in movimento.
Utilizzo in attrezzature, nastri trasportatori e postazioni di assemblaggio.
Integrazione in circuiti di controllo con alimentazione da 10 a 30 V CC.
Contenuto della confezione
Sensore di prossimità induttivo FOTEK SP-05P con cavo di collegamento
Perché scegliere questo prodotto?
Modello chiaramente identificato con indicazione del tipo di uscita, della distanza di rilevamento e dell’intervallo di alimentazione.
Progettazione compatta del circuito stampato con disegno quotato per la progettazione dell’assemblaggio.
Uscita PNP NO adatta per le comuni applicazioni di controllo in corrente continua.
Le caratteristiche di protezione e il grado di protezione IP67 ne consentono l’utilizzo in installazioni tecniche.
Istruzioni di installazione e funzionamento
Segui lo schema di cablaggio per la variante PNP: marrone per l’alimentazione positiva, blu per 0 V, nero per l’uscita.
Montare il sensore secondo il metodo di montaggio a filo specificato.
Nella progettazione del montaggio, utilizzare il disegno quotato specifico del modello SP-05P.
Non superare l’intervallo di tensione di alimentazione o la corrente di uscita massima specificati.
Avviso di sicurezza
Effettuare i collegamenti elettrici con l’alimentazione scollegata.
Un cablaggio errato può causare danni al sensore o alle apparecchiature collegate.
Osservare la polarità dell’alimentatore e del carico di uscita secondo lo schema elettrico.
Installare il sensore in un dispositivo industriale in modo da evitare danni meccanici al cavo e al corpo del sensore.
L’installazione nei sistemi di controllo e nei macchinari deve essere effettuata da personale in possesso delle opportune qualifiche elettriche.
