Descrizione

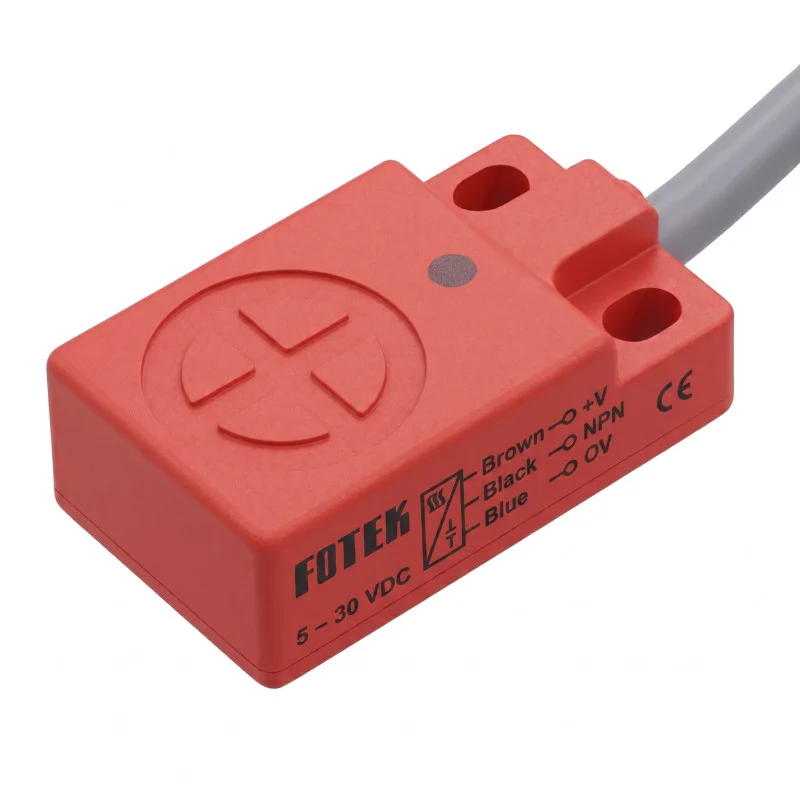

Senzorul de proximitate inductiv din seria PS SP-05N este un senzor fără contact pentru detectarea obiectelor metalice în aplicații industriale și de automatizare. Designul plăcii cu orificii de montare permite o fixare fermă pe structura mașinii sau a dispozitivului. Senzorul este conceput pentru alimentare cu curent continuu și utilizează o ieșire NPN în versiunea NO.
Specificații tehnice
Linie de produse: Senzor de proximitate inductiv seria PS
Model: SP-05N
Tip de design: tip placă, design placă
Principiu de detectare: senzor de proximitate inductiv
Metodă de ieșire: NPN
Stare ieșire: NU
Distanță de detectare: 5,0 mm
Metodă de montare: încastrată
Direcția de scanare: verticală
Tensiune de alimentare: 10 până la 30 V CC
Curent maxim de ieșire: 150 mA
Consum maxim de curent: 10 mA
Tensiune reziduală: mai mică de 0,1 V
Curent de scurgere: mai puțin de 0,8 mA
Histerezis: mai puțin de 10% din distanța de detectare
Abatere de temperatură: mai puțin de 10 µm pe °C
Deriva de tensiune: mai puțin de 1 µm per V
Circuit de protecție: protecție la scurtcircuit și polaritate inversă
Temperatura de funcționare: -25 °C până la +80 °C
Umiditate de funcționare: 35% până la 95% umiditate relativă
Protecție: IP67
Frecvență de răspuns: 800 Hz
Dimensiuni corp: 30,5 x 17,5 x 10,0 mm
Lungimea cablului: 200 cm
Conexiune: ieșire cablu
Funcții și caracteristici
Detectarea fără contact a obiectelor metalice, fără uzură mecanică a părții sensibile.
Carcasă de placă cu orificii de montare pentru montare fixă.
Design cu senzor încastrat pentru instalare într-un mediu metalic, conform condițiilor de instalare ale producătorului.
Conexiune CC cu trei fire cu ieșire NPN.
Design cu protecție IP67 pentru utilizare în medii industriale.
Ideal pentru
Detectarea poziției pieselor metalice ale mașinilor și mecanismelor.
Detectarea prezenței pieselor metalice în liniile de automatizare.
Sisteme de control industrial, instalații și echipamente de producție.
Aplicații în care este necesar un design compact și plat al senzorului.
Conținutul pachetului
Senzor de proximitate inductiv seria PS SP-05N cu cablu
De ce să alegeți acest produs?
Parametri electrici și mecanici clar definiți pentru aplicații de curent continuu.
Design compact al panoului pentru instalare în spațiu limitat.
Ieșire NPN NO potrivită pentru intrări comune de control industrial.
Protecția la scurtcircuit și polaritate inversă crește durabilitatea cablajului.
Protecția IP67 permite utilizarea în medii de operare mai solicitante.
Instrucțiuni de instalare și utilizare
La conectare, urmați schema de cablare pentru versiunea de curent continuu: fir maro pentru alimentare pozitivă, fir albastru pentru polul negativ, fir negru pentru ieșire.
Efectuați instalarea ținând cont de designul încastrat al senzorului și de direcția de detectare.
Sursa de alimentare și circuitul de intrare a sarcinii trebuie să corespundă parametrilor senzorului.
Înainte de punere în funcțiune, verificați polaritatea corectă și conexiunea de ieșire.
Notificare de siguranță
Cablarea incorectă poate cauza deteriorarea senzorului sau a echipamentului conectat.
Deconectați alimentarea cu energie electrică în timpul asamblării și conectării.
Nu depășiți tensiunea de alimentare și curentul maxim de ieșire admise.
Instalarea în echipamente industriale trebuie efectuată de către o persoană cu cunoștințe despre cablajele electrice relevante.
Nu supuneți cablul la tensiuni excesive, îndoire sau deteriorări mecanice.
