Descrizione

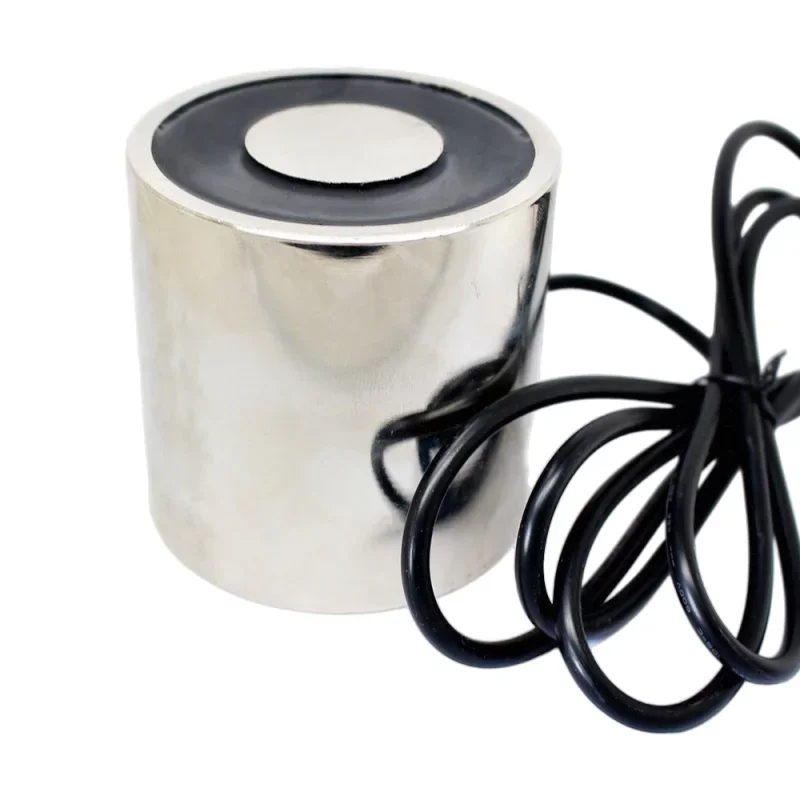

Täysin kapseloitu WF-P80/80-solenoidi on suunniteltu sovelluksiin, joissa vaaditaan suurta pitovoimaa kompaktissa rakenteessa ja käämityksen mekaanista suojausta. Se sopii erityisesti teollisuuskiinnikkeisiin, kiinnitysjärjestelmiin ja tasavirtalähteellä varustettuihin käsittelylaitteisiin.
Tekniset tiedot
Malli: WF-P80/80
Rakenne: täysin kapseloitu
Virtalähde: DC 24 V tai 12 V (versiosta riippuen)
Pitovoima: 200 kg
Mitat: Halkaisija 80 x 80 mm
Kiinnitysreikä: M8
Virrankulutus: 27,4 W
Virtajohdon pituus: 250 mm
Rajalämpötila: 103 °C
Hinta: 1 kpl.
Toiminnot ja ominaisuudet
Pitovoima määritetään 20 °C:n lämpötilassa kosketuksessa kiillotetun pinnan omaavan pehmeän teräsmateriaalin kanssa pintaan kohtisuorassa vedossa (1 kg 10 N).
Ankkurin vähimmäispaksuus on annettu taulukossa (*).
Poikkeustapauksissa pitovoiman ero voi olla -10 % ilmoitetuista arvoista.
Kapselointi lisää kestävyyttä yleisissä teollisuusympäristöissä ja vähentää käämien mekaanisten vaurioiden riskiä.
Ihanteellinen
Kiinnitys- ja asemointilaitteet
Ferromagneettisia osia sisältävä käsittelytekniikka ja nostosovellukset
Teollisuusautomaatio
Työpaikan testaus- ja mittaus
Pakkauksen sisältö
Kapseloitu solenoidi WF-P80/80 250 mm:n syöttökaapelilla
Miksi valita tämä tuote?
Suuri pitovoima DC 24 V tai 12 V virtalähteellä
Kompakti 80 x 80 mm:n koko helpottaa laitteisiin integrointia
Kapseloitu muotoilu sopii teollisuuskäyttöön
Määritellyt olosuhteet pitovoiman mittaamiselle sovelluksen teknistä arviointia varten
Asennus- ja käyttöohjeet
Ilmoitetun pitovoiman saavuttamiseksi varmista puhdas, tasainen ja kiillotettu kosketus ferromagneettiseen materiaaliin ja minimoi ilmarako.
Mekaniikkaa suunniteltaessa on otettava huomioon pintaan nähden kohtisuora kuormituksen suunta ja vaadittu ankkurin paksuus.
Varmista riittävä 24 V:n tasavirtasyöttö ja mitoita johdot virrankulutuksen mukaan.
Käytön aikana on noudatettava 103 °C:n lämpötilarajaa ja varmistettava laitteen suunnittelun mukaiset lämmönpoisto-olosuhteet.
Turvallisuushuomautus
Laite on suunniteltu tasajännitteelle, suorita asennus virtalähteen ollessa irrotettuna.
Solenoidi voi saavuttaa korkeita lämpötiloja käytön aikana; vältä kosketusta syttyvien materiaalien kanssa ja varmista rakenteen riittävä jäähdytys.
Kun virta vapautetaan, pitovoima voi hävitä välittömästi; sovelluksissa, joissa on kuorman putoamisriski, on käytettävä asianmukaista mekaanista suojausta.
