Descrizione

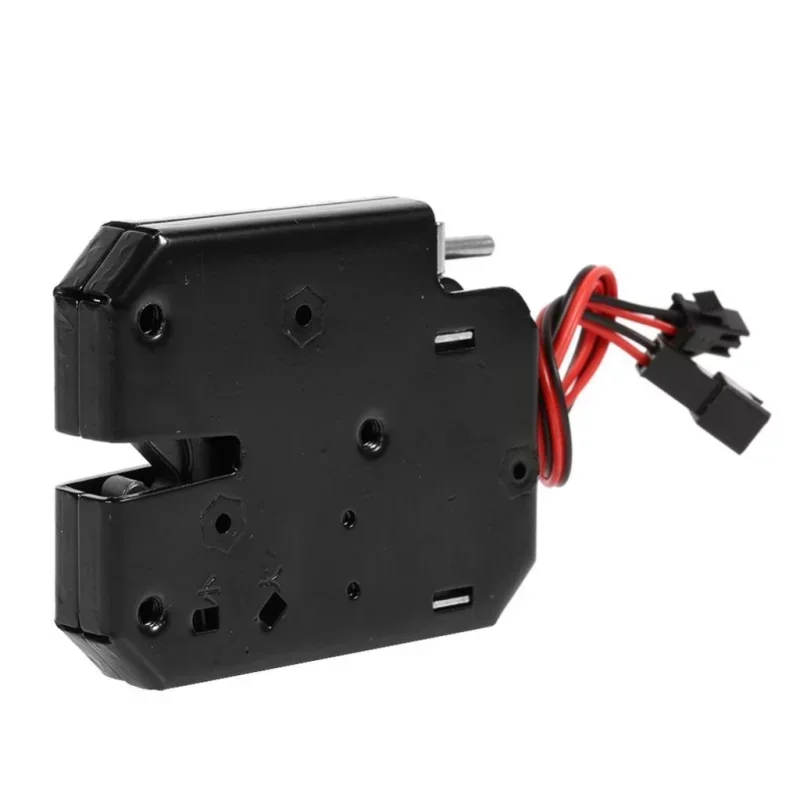

Sähkömagneettinen lukko on suunniteltu ovien ja luukkujen lukitsemiseen sovelluksissa, joissa vaaditaan sähköistä lukituksen avaamista ja tilan osoittamista. Lepotilassa lukko pysyy suljettuna ja laukaisujännitteen kytkemisen jälkeen se vapauttaa salvan. Se sisältää liitännän oven avaamista ja sulkemista varten tarkoitetulle merkkivalolle tai tilan osoittavalle signaalille.
Tekniset tiedot
Tyyppi: sähkömagneettinen ovenlukko
Toimintatila: lukittu, kun jännitettä ei ole kytketty, avattu, kun jännite on kytketty
Jännite/virta: 5V DC / 1.5A, 12V DC / 2A, 24V DC / 1A (mallista riippuen)
Salvan enimmäiskuorma: 150 kg
Maksimiaika jännitteen alaisena: 0,5 s
Käyttölämpötila: -40 – 60 °C
Sisäosan materiaali: hiiliteräs
Pintakäsittely: musta pulverimaalaus (komaxit)
Mitat: 73 x 58 x 13 mm
Kaapelin pituus: 170 mm
Mekaaninen käyttöikä: 500 000 sykliä
Sähkömagneetin käyttöikä: yli 1 000 000 käyttöjaksoa
Signaalilähtö: kytkentäkontakti, auki lukitsemattomana, suljettu lukitsemattomana
Toiminnot ja ominaisuudet
Lukko toimii erillisenä lukitusyksikkönä, jossa on sähköinen vapautus.
Rakenne mahdollistaa asennuksen ilman vasemmalle tai oikealle suuntautumisen rajoituksia.
Se sisältää vastakappaleen, jossa on lukitussalpa mekaanista oven lukitusta varten.
Lukossa on tilanpalauteulostulo.
Takaisinkytkentäjohdin toimii potentiaalivapaana kytkentäkontaktina, joka ilmaisee lukon tilan.
Lukitussa tilassa takaisinkytkentäkontakti on suljettu, lukitsemattomassa tilassa kontakti on auki.
Tätä lähtöä voidaan käyttää ohjausvalolle, ohjausyksikön tulolle, mikrokontrollerille tai turvajärjestelmälle, joka valvoo, onko lukko lukitussa tilassa.
Palautelähtöä ei käytetä lukon virransyöttöön, vaan ainoastaan koskettimen tilan tiedon lähettämiseen.
Mekanismissa on säädettävä jousto 0,54 kg painaville oville.
Ihanteellinen
annostelulaatikot
palvelu- ja itsepalvelulokerot
postilaatikot ja sanomalehtilaatikot
kylmälaatikot ja -kaapit
säilytystilat ja vaatekaapit
kirjasto ja lainauslaatikot
Pakkauksen sisältö
1x sähkömagneettinen lukko
1x salvan vastakappale
Miksi valita tämä tuote?
Se mahdollistaa sähköisen lukituksen avaamisen ja samalla antaa tilasignaalin lukon asennon tarkistamiseksi.
Hiiliteräsrakenne on suunniteltu toistuvaan käyttöön.
Kompaktit mitat helpottavat asentamista pienempiin oviin ja laatikoihin.
Jännitteetön lukittu käyttötila sopii sovelluksiin, joissa lukon on pysyttävä suljettuna sähkökatkoksen jälkeen.
Asennus- ja käyttöohjeet
Ennen asennusta varmista, että syöttöjännite ja kuormitusvirta vastaavat käytettyä virtalähdettä ja ohjauspiiriä.
Asenna lukko siten, että vastakappale on täsmälleen oikeassa asennossa salpaan nähden eikä mekaanista jännitystä ole.
Käytä signaalijohtimia vain tilakontakteina, äläkä käytä niitä suoraan kuorman virransyöttöön ilman vastaavaa välivaihetta.
Noudata enintään 0,5 sekunnin avautumisaikaa.
Turvallisuushuomautus
Tuote on sähkökomponentti ja vaatii asianmukaisen johdotuksen. Väärä napaisuus, väärä jännite tai ylikuormitus voivat vahingoittaa lukkoa tai virtapiiriä.
Suorita asennus ja kytkentä virta katkaistuna.
Asennettaessa kulku-, jakelu- tai lukitusjärjestelmiin on varmistettava mekaaninen lukitus ja turvallinen hätäavaus.
Älä käytä lukkoa määriteltyjen lämpötilaolosuhteiden ulkopuolella äläkä altista sitä ympäristöille, joihin sitä ei ole tarkoitettu.
