Descrizione
Jednofázový sieťový EMI filter s integrovanou IEC zásuvkou (C14) a poistkovou ochranou je určený pre potlačenie vysokofrekvenčného rušenia na napájacom vstupe zariadenia. Používa sa ako vstupný napájací modul do panelu, kde zjednodušuje pripojenie siete a súčasne obmedzuje šírenie rušenia medzi sieťou a pripojeným zariadením.
Technické špecifikácie
Typ: sieťový EMI filter s IEC vstupom (IEC Socket Power Filter)
Fáza: jednofázový
Model: CW2A-XX-T
Menovitý prúd: 1A, 3A, 6A, 10A (podľa varianty)
Menovité napätie AC: 115/250VAC
Menovitá frekvencia siete: 50/60Hz
Klimatická kategória: 25/085/21
Prevádzková teplota: -25 až +85 °C
Konštrukcia: poniklovaný kovový plášť
Montáž: do panelu, upevnenie pomocou montážnych otvorov (Mounting Hole Fixing)
Certifikácia: CE, RoHS
Funkcie a vlastnosti
Integrovaný vstup IEC C14 pre napájanie zariadenia zo siete
EMI/RFI filtrácia pre potlačenie rušenia v bežnom priemyselnom a laboratórnom prostredí
Poistková ochrana integrovaná v module (prevedenie With a Fuse)
Vhodné pre obmedzenie rušenia v režime common-mode aj differential-mode (typické zapojenie sieťových EMI filtrov)
Panelové prevedenie pre rýchlu integráciu do skríň a prístrojov
Ideálne pre
Napájacie vstupy meracej techniky a testovacích zariadení
Priemyselné prístroje a riadiace jednotky so sieťovým napájaním
Audio/video zariadenia a zariadenia citlivé na rušenie
Zariadenie s požiadavkou na zlepšenie EMC správania na sieťovom prívode
Obsah balenia

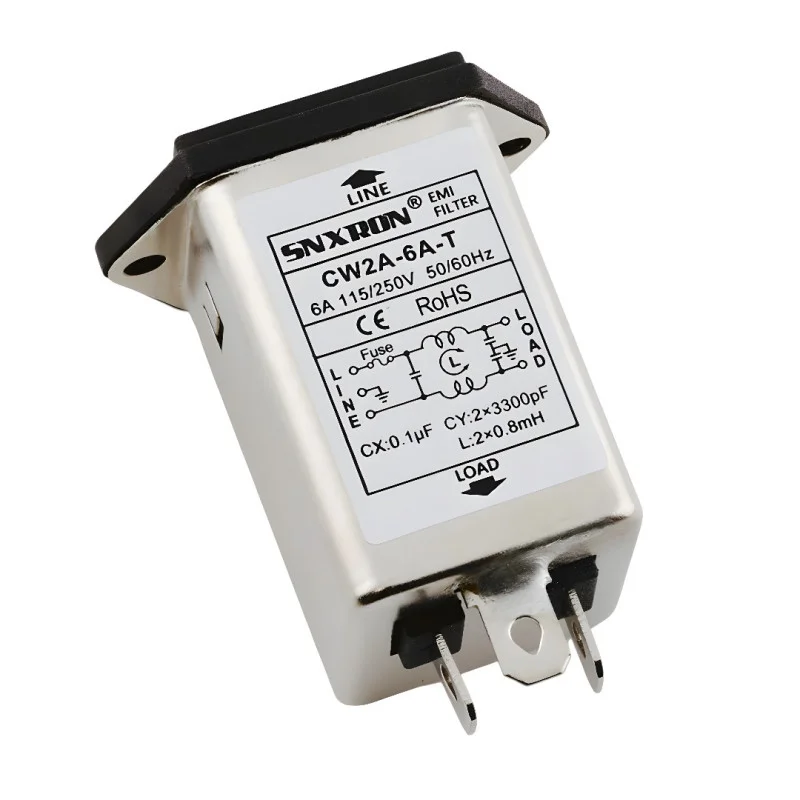

1× sieťový EMI filter s IEC C14 vstupom, prevedenie s poistkou (CW2A-6A-T)
Prečo zvoliť tento produkt
Kombinuje sieťový vstup IEC a EMI filtráciu v jednom panelovom module
Integrovaná poistka zjednodušuje návrh vstupnej ochrany napájania
Kovové tienené puzdro podporuje stabilné parametre a obmedzenie vyžarovania
Štandardná montáž do panelu s upevnením cez montážne otvory
Pokyny na inštaláciu a prevádzku
Inštalujte do vodivého (uzemneného) panelu/skrine pre správnu funkciu filtrácie a tienenia.
Dodržte správne zapojenie svoriek: vstup (LINE) zo siete a výstup (LOAD) do zariadenia.
Vodič PE pripojte na ochranné uzemnenie zariadenia; správne uzemnenie je zásadné pre účinnosť EMI filtra.
Pri voľbe poistky použite zodpovedajúci typ a hodnotu podľa požiadaviek Vašej aplikácie a istenia prívodu.
Bezpečnostné upozornenie
Produkt je určený na prácu so sieťovým napätím až 250VAC. Nesprávna inštalácia môže viesť k úrazu elektrickým prúdom alebo požiaru.
Montáž a zapojenie smie vykonávať iba kvalifikovaná osoba pri odpojenom napájaní.
Zaistite zodpovedajúce krytovanie a odľahčenie ťahu prívodných vodičov podľa konštrukcie zariadenia.
